Mazda MX-5 (2010-2015) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2010, 2011, 2012, 2013, 2014, 2015.

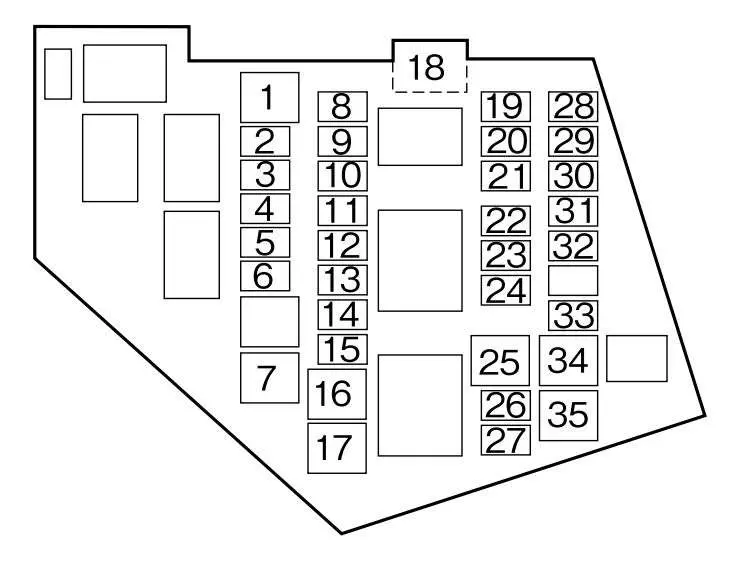

Блок предохранителей (моторный отсек)

Номер	Ампер [A]	описание
1	30	Ventilatore
2	7.5	Ventilatore
3	20	Обогреватель заднего стекла
4	–	–
5	15	Верхние фонари; Освещение багажника; Для защиты различных цепей; Открытый багажник.
6	15	Для защиты различных цепей
7	40	Кондиционер *
8	30	АБС
9	15	Передние противотуманные фары *
10	–	–
11	30	Жесткая крыша с электроприводом (слева) *
12	30	Жесткая крыша с электроприводом (справа) *
13	7.5	Кондиционер *
14	20	закуска
15	15	Задние фары; Парковочные огни; Подсветка номерного знака; Осветительные приборы.
16	40	АБС
17	30	Для защиты различных цепей
18	120	Для защиты всех цепей
19	10	Иньетторе
20	10	Система управления двигателем
21	10	Система управления двигателем
22	15	Ближний свет (левый)
23	15	Ближний свет (правый)
24	15	Ослепительная фара
25	20	Электрические окна
26	15	Система управления двигателем
27	20	Стеклоочистители и омыватели ветрового стекла
28	15	ДХО *
29	15	Корно
30	10	Стоп-сигналы
31	10	Вальвола и фарфалла электрика
32	15	Помпа ди бензина
33	10	указатели поворота; Аварийное освещение.
34	20	Электрические стеклоподъемники *
35	40	Для защиты различных цепей
* Некоторые модели

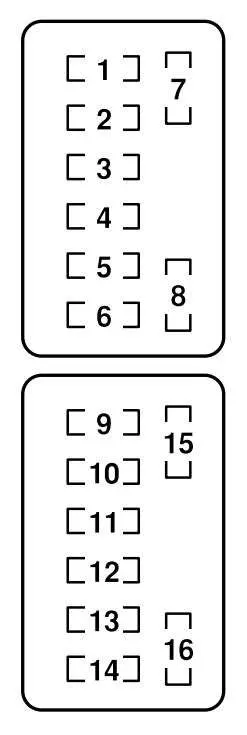

Пассажирский салон (со стороны водителя)

Номер	Ампер [A]	описание
1	7.5	Системный звук; Электрозеркала.
2	15	Розетка для аксессуаров
3	15	Приборы
4	20	Подогрев сиденья *
5	7.5	Освещение
6	7.5	Кондиционер *
7	7.5	Система управления двигателем; Для защиты различных цепей.
8	–	–
9	–	–
10	20	Аудиосистема *
11	20	Серратура электрическая
12	–	–
13	–	–
14	–	–
15	–	–
16	–	–
* Некоторые модели
