Mazda MX-5 (2006) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2006 г.

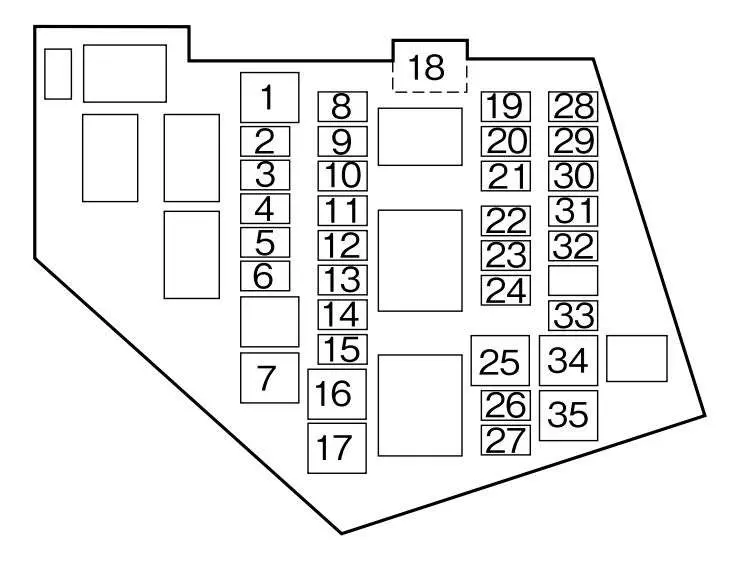

Вано моторе
| Номер | Ампер [A] | описание |
| 1 | 30 | Ventilatore |
| 2 | 7.5 | Ventilatore |
| 3 | 20 | Обогреватель заднего стекла |
| 4 | 20 | – |
| 5 | 15 | Окружающее освещение; Освещение багажника; Для защиты различных цепей. |
| 6 | 15 | Для защиты различных цепей |
| 7 | 40 | Кондиционер * |
| 8 | 30 | АБС |
| 9 | 15 | Передние противотуманные фары * |
| 10 | 7.5 | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 7.5 | Кондиционер * |
| 14 | 20 | закуска |
| 15 | 15 | Задние фары; Парковочные огни; Подсветка номерного знака; Осветительные приборы. |
| 16 | 40 | АБС |
| 17 | 30 | Для защиты различных цепей |
| 18 | 120 | Для защиты всех цепей |
| 19 | 10 | Иньетторе |
| 20 | 10 | Система управления двигателем |
| 21 | 10 | Система управления двигателем |
| 22 | 15 | Ближний свет (левый) |
| 23 | 15 | Ближний свет (правый) |
| 24 | 15 | Ослепительная фара |
| 25 | 20 | Электрические окна |
| 26 | 15 | Система управления двигателем |
| 27 | 20 | Стеклоочистители и омыватели ветрового стекла |
| 28 | 15 | ДХО; Регулировка фар. |
| 29 | 15 | Корно |
| 30 | 10 | Стоп-сигналы |
| 31 | 10 | Вальвола и фарфалла электрика |
| 32 | 15 | Помпа ди бензина |
| 33 | 10 | указатели поворота; Аварийное освещение. |
| 34 | 20 | – |
| 35 | 40 | Для защиты различных цепей |
| * 1 MX-5 /Миата * 2 МАЗДАСПИД МХ-5 * Некоторые модели | ||

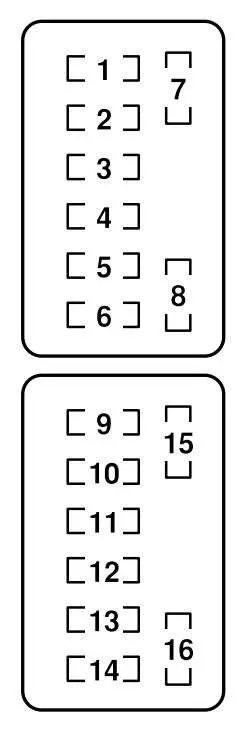

Пассажирский салон (со стороны водителя)
| Номер | Ампер [A] | описание |
| 1 | 7.5 | Системный звук; Электрозеркала. |
| 2 | 15 | Розетка для аксессуаров |
| 3 | 15 | Приборы |
| 4 | 20 | Подогрев сиденья * |
| 5 | 7.5 | Освещение |
| 6 | 7.5 | Кондиционер |
| 7 | 7.5 | Система управления двигателем; Для защиты различных цепей. |
| 8 | – | – |
| 9 | 7.5 | – |
| 10 | 20 | Аудиосистема * |
| 11 | 20 | Замок; Открытый багажник. |
| 12 | 7.5 | – |
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| * Некоторые модели | ||
