Mazda MX-5 (2002-2004) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2002, 2003, 2004.

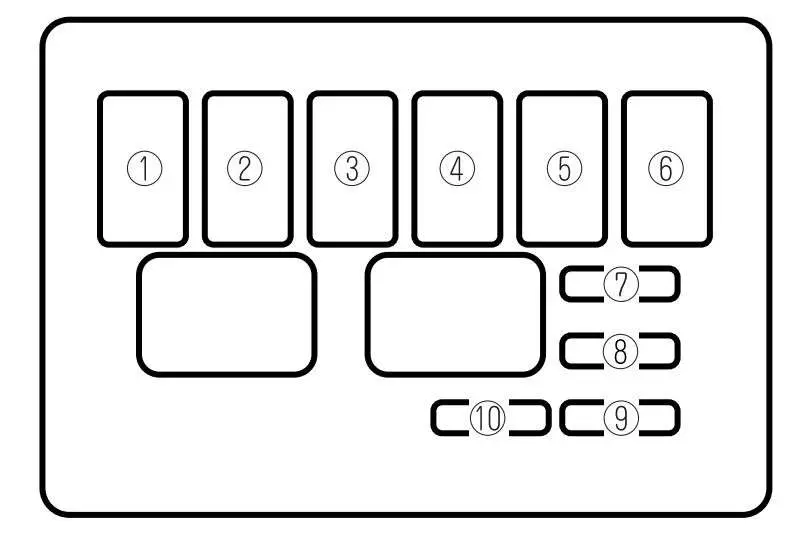

Блок предохранителей (моторный отсек)
| Номер | Ампер [A] | описание |
| 1 | 40 | Плата за проезд; Задняя разморозка; Автоматическая антенна. |
| 2 | 30 | Впрыск топлива |
| 3 | 100 | Для защиты всех цепей |
| 4 | 60 | Все цепи, связанные с зажиганием |
| 5 | 30 | 20латорный двигатель |
| 6 | 30 | Вентилятор; Дополнительный вентилятор (кондиционер). |
| 7 | 30 | Задние фары; Подсветка приборной панели. |
| 8 | 20 | Аудиоусилитель; Указатели поворотов. |
| 9 | 20 | Система предотвращения блокировки колес |
| 10 | 15 | Стоп-сигналы; Рог; Капс ЛОК. |

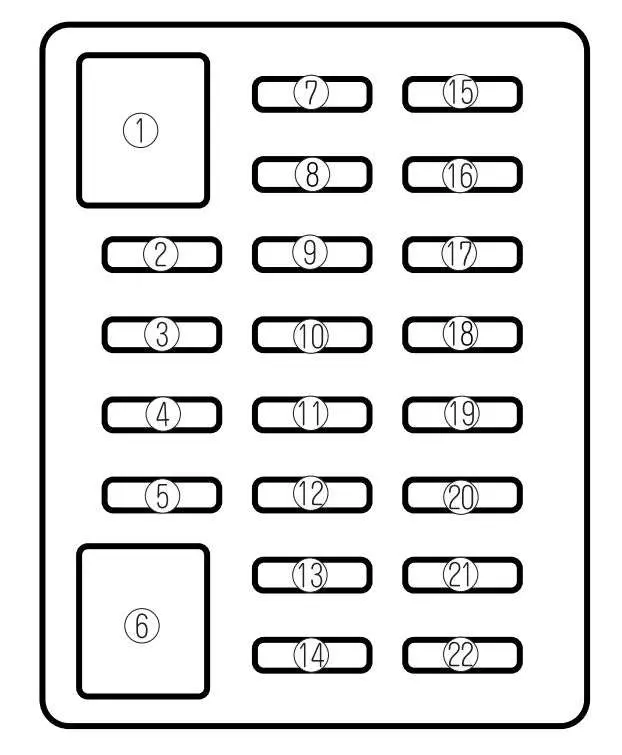

Панель предохранителей (со стороны водителя)
| Номер | Ампер [A] | описание |
| 1 | 20 | Дополнительный двигатель вентилятора; Магнитный клатч. |
| 2 | 15 | Фары (левые) |
| 3 | 15 | Фары (правые) |
| 4 | – | – |
| 5 | 7.5 | Инструментарий; Автоматическое регулирование скорости. |
| 6 | – | – |
| 7 | 20 | легче |
| 8 | 10 | Аудио |
| 9 | 15 | Противотуманные огни |
| 10 | 15 | Задние фары; Передние габаритные огни; Боковые габаритные огни. |
| 11 | 15 | Система управления двигателем |
| 12 | 15 | Приборы |
| 13 | 7.5 | Включите светофоры |
| 14 | 10 | Дополнительная удерживающая система; Антиблокировочная тормозная система. |
| 15 | 20 | Стеклоочистители и омыватели ветрового стекла |
| 16 | 30 | Электрические окна |
| 17 | 7.5 | Кондиционер |
| 18 | 10 | Включите светофоры |
| 19 | 10 | Серратура электрическая |
| 20 | 20 | Аудиоусилитель |
| 21 | 15 | Задний обогреватель |
| 22 | 10 | Внутреннее освещение; Автомобильная антенна; Предупреждающие зуммеры. |
