Mazda MX-30 EV (2022 г.) – блок предохранителей и реле
Применяется к новым автомобилям в годах:
за 2022 г.
Вано моторе
Номер | Ампер [A] | описание |
|---|---|---|
F1 | 30 А. | Розетки для аксессуаров |
F2 | 20 А. | Обогреватель стеклоочистителей (некоторые модели) |
F3 | – | – |
F4 | – | – |
F5 | – | – |
F6 | – | – |
F7 | 20 А. | Система управления БЭВ |
F8 | 10 А. | Система управления двигателем |
F9 | 15 А. | Система контроля нагрузки |
F10 | 10 А. | Система управления БЭВ |
F11 | 7,5 ампер | Кондиционер |
F12 | 10 А. | Система управления БЭВ |
F13 | – | – |
F14 | – | – |
F15 | 20 А. | – |
F 16 | 15 А. | Для защиты различных цепей |
F17 | 15 А. | Водяной насос |
F18 | 15 А. | Розетки для аксессуаров |
F19 | 60 А. | Система гидроусилителя руля |
F20 | 15 А. | Маяк (слева) 1 |
F21 | 15 А. | Маяк (справа) 1 |
F22 | 15 А. | Бесключевая система |
F23 | 30 А. | АБС, система динамического контроля устойчивости |
F24 | 15 А. | Маяк (слева) 2 |
F25 | 15 А. | Маяк (справа) 2 |
F26 | 7,5 ампер | Бортовая диагностика |
F27 | 25 А. | Для защиты различных цепей |
F28 | 25 А. | Для защиты различных цепей |
F29 | 15 А. | Очиститель окон |
F30 | – | – |
F31 | 15 А. | Корно |
F32 | – | – |
F33 | – | – |
F34 | 20 А. | Система управления БЭВ |
F35 | 50 А. | АБС, система динамического контроля устойчивости |
F36 | 30 А. | Парковочный блок |
F37 | 30 А. | Обогреватель заднего стекла |
F38 | 50 А. | Для защиты различных цепей |
F39 | – | – |
F40 | 40 А. | Кондиционер |
F41 | – | – |
F42 | 20 А. | Дворники |
F43 | – | – |
F44 | 30 А. | Розетки для аксессуаров |
F45 | 10 А. | Система управления БЭВ |
F46 | 15 А. | Аудио |
F47 | 15 А. | Для защиты различных цепей |
F48 | 7,5 ампер | Воздушная подушка |
F49 | 15 А. | Приборы |
F50 | 15 А. | Свет внутри автомобиля |
F51 | 25 А. | Аудио |
F52 | 10 А. | Люк на крыше (некоторые модели) |
F53 | 15 А. | Система управления БЭВ |
F54 | 10 А. | я-ACTIVSENSE |
F55 | – | – |
F56 | – | – |
ЧИТАЙТЕ Mazda 5 (2011-2013) – блок предохранителей и реле

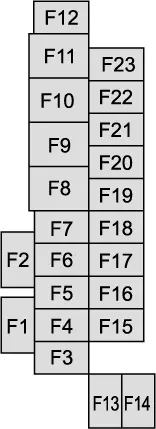

Держатель предохранителей в салоне (левая сторона)
F1 | – | – |
F2 | – | – |
F3 | – | – |
F4 | 15 А. | Электрозамки (водительский) |
F5 | 15 А. | Электрозамки (пассажирские) |
F6 | – | – |
F7 | – | – |
F8 | – | – |
F9 | 30 А. | Электростеклоподъемники (водитель) |
F10 | 30 А. | Электрические стеклоподъемники (пассажирские) |
F11 | 30 А. | Сиденье с электроприводом (водитель) (некоторые модели) |
F12 | – | – |
F13 | 15 А. | Аудио |
F14 | 20 А. | Обогреватель переднего сиденья (некоторые модели) |
F15 | 15 А. | Замок крышки багажника |
F 16 | 15 А. | Освещение |
F17 | 10 А. | Стоп-сигналы |
F18 | 10 А. | Фонари заднего хода |
F19 | 10 А. | Задние указатели поворотов |
F20 | 10 А. | Задние фары |
F21 | 10 А. | Задние фары |
F22 | 7,5 ампер | Воздушная подушка |
F23 | – | – |
