Mazda CX-7 (2006-2009) — Блок предохранителей
Содержание
Mazda CX-7 (2006-2009) — Схема блока предохранителей
Год производства: 2006, 2007, 2008, 2009.
Предохранитель прикуривателя (розетка) в Mazda CX-7 2006-2009 гг. Предохранители 1 и 2 расположены в блоке предохранителей панели приборов.
| Нет. | описание | Усилитель [А] | описание |
| 1 | ИГН 2 | 40 | Система дополнений |
| 2 | ВОЗДУХОДУВКА | 40 | Двигатель вентилятора |
| 3 | BTN | 60 | Для защиты нескольких цепей |
| 4 | ВЕНТИЛЯТОР 2 | 40 | Охлаждающий вентилятор |
| 5 | ИГН 1 | 40 | Система дополнений |
| 6 | ВЕНТИЛЯТОР 1 | 40 | Охлаждающий вентилятор |
| 7 | P.SEAT | 40 | Электрический стул * |
| 8 | INJ | 30 | Иньетторе |
| 9 | КРЫША | 20 | Люк на крыше * |
| 10 | BOSE | 30 | Аудиосистема Бозе |
| 11 | ИНЖИНИРИНГ | 30 | Система управления двигателем |
| 12 | Д.БЛОКИРОВКА | 20 | Электрические дверные замки |
| 13 | П.ВЕТР | 30 | Электрические окна |
| 14 | ТОПЛИВО | 30 | Топливный насос |
| 15 | ABS 1 | 40 | АБС |
| 16 | ABS 2 | 20 | АБС |
| 17 | DSC | 7.5 | DSC |
| 18 | ТУМАН | 20 | Противотуманные огни * |
| 19 | DEF | 30 | Обогреватель заднего стекла |
| 20 | TNS | 15 | Парковочные огни; Подсветка номерного знака; Подсветка входной системы. |
| 21 | A / C | 10 | Кондиционер * |
| 22 | ITP | 20 | Датчик положения дроссельной заслонки |
| 23 | Х/ЛХИ | 15 | Корректор фар * |
| 24 | DRL | 15 | ДХО * |
| 25 | В/Л ЛО ПРАВ. | 15 | Фары ближнего света (правые) |
| 26 | В/Н ЛО ЛГ | 15 | Фары ближнего света (левые) |
| 27 | АНГЛИЙСКИЙ БАР 2 | 7.5 | PCM |
| 28 | ECM | 10 | Система управления двигателем |
| 29 | АНГЛИЙСКИЙ БАР 1 | 15 | Датчик расхода воздуха; Регулирующий клапан ЕГР. |
| 30 | P.W1ND 2 | 20 | Окна с электроприводом |
| 31 | STOP | 10 | Стоп-сигналы |
| 32 | РОГ | 20 | Корно |
| 33 | АНГБ + | 25 | PCM |
| 34 | ОПАСНОСТЬ | 10 | Аварийное освещение; Указатели поворотов. |
| * Некоторые модели | |||
Блок предохранителей в моторном отсеке
Mazda CX-7 — Схема блока предохранителей — Моторный отсек
ЧИТАЙТЕ Mazda 6 (2005) — Блок предохранителей

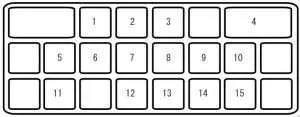

Схема блока предохранителей в комбинации приборов
Mazda CX-7 — Схема блока предохранителей — Комбинация приборов
| Нет. | описание | Усилитель [А] | описание |
| 1 | ВЫХОД | 15 | Розетка для аксессуаров |
| 2 | ВЫХОД 2 | 15 | Розетка для аксессуаров |
| 3 | П.МИР | 7.5 | Управление зеркалом |
| 4 | ТУГОЙ | 30 | Стеклоочиститель и омыватель ветрового стекла |
| 5 | М.ДЕФ | 7.5 | Обогрев зеркал * |
| 6 | АНГЛИЙСКИЙ БАР 3 | 7.5 | Датчик расхода воздуха; Регулирующий клапан ЕГР. |
| 7 | P.W1ND | 15 | Электрические окна |
| 8 | A / B | 7.5 | Продвинутая система удержания (Расширенная система удержания). |
| 9 | ИНЖИНИРИНГ | 15 | Система управления двигателем |
| 10 | Метро | 10 | Приборная доска |
| 11 | КАМЕРЫ | 15 | Системный звук; Воздушное освещение. |
| 12 | ИЛЛЮМИ | 10 | Подсветка приборной панели |
| 13 | СИДЕНЬЯ | 20 | Подогревы сидений * |
| 14 | A / C | 10 | Кондиционер * |
| 15 | Р.НЗП | 10 | Задний дворник и омыватель ветрового стекла |
| * Некоторые модели | |||
