Mazda Bongo (1995-2005) — блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005.

Это известно как  Mazda Access в некоторых регионах.

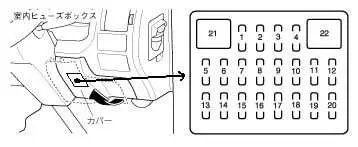

Тип 1

Пассажирский салон

Он расположен под приборной панелью со стороны водителя.

описание

1. 20А – АБС
2. 15А — Сигнализация
3. 20A
4. 30А — Электроактивация центрального замка
5. 20А — Обогрев стекла задней двери
6. 10А — Стеклоочиститель задней двери
7. 10А – Кондиционер
8. 20А — Стеклоочистители и омыватели ветрового стекла
9. 30А — Электрические стеклоподъемники
10. 10А — Указатели поворотов
11. 15А — Панель приборов
12. 15А — Блок управления двигателем
13. 20А — Подогреватель топлива
14. 15A
15. 15А — Прикуриватель
16. 10А — Звуковой сигнал
17. 10А — Задние фонари
18. 15А – Знаки остановки
19. 15А — Противотуманные фары
20. 10А – Внутреннее освещение
21. 30А — Задний обогреватель
22. 30А — Основной нагреватель

Дополнительный блок предохранителей

Он расположен под сиденьем водителя, между аккумулятором и двигателем для бензиновых двигателей или под пассажирским сиденьем, возле бачка гидроусилителя руля для дизельных двигателей или под капотом автомобиля.

описание

1. 30А – дальний
2. 30А – контроллер двигателя
3. 60А – свечи накаливания
4. 80А – главный предохранитель
5. 60А — АБС
6. 40А – предохранитель различных цепей
7. 60А – освещение салона, электроцентральный замок

Релейная коробка

Установлен в панели со стороны пассажира, под бардачком.

ЧИТАТЬ  Mazda CX-30 (2020) – блок предохранителей и реле

Реле:

• Сеньяле соноро
• Вентилятор отопления
• Задний вентилятор отопителя
• Кондиционер
• Отражатель
• Остановите сигналы
• Размеры
• Автоматический переключатель передач

Отдельные элементы реле могут располагаться в моторном отсеке, а также возле аккумуляторной батареи – группа мощных предохранителей.

Цифровой 2

Блок предохранителей в салоне

Он расположен внизу приборной панели за защитной крышкой.

Описать

1	20А — Правая передняя фара (модели 2001 г.)
2	20А — Левая фара (модели 2001 г.)
3	Свечи зажигания (модели 1999 года)
	20А — Фары (модели 2001 года)
4	15А – Система отделки дверей
5	10А — Кондиционер
6	20А — Стеклоочиститель и омыватель ветрового стекла
7	30А — Электрические стеклоподъемники
8	10А — Стеклоочиститель задней двери
9	20А — Ну и предохранитель на разные цепи
10	10А — Указатели поворотов
11	15А — Панель приборов
12	15А — Система управления двигателем
13	15А – Прикуриватель,  электрозеркала, магнитола, предохранитель различных цепей, вентилятор моторного отсека
14	15А — Электроактивация правой шторки
15	15А — Электроактивация левой шторки
16	10А — Звуковой сигнал (модели 1999 г.)
	15А — Габаритные огни, освещение панели приборов (модели с 2001 г.в.)
17	30А — Централизованное запирание
18	15А — Стоп-сигналы
19	10А – Сигнализация
20	10А — Освещение салона, освещение багажника
21	30А — Обогрев стекол задних дверей (модели 1999 г.в.)
22	30А — Дополнительное оборудование (модели с 1999 г.)

Блок предохранителей в моторном отсеке

Блок предохранителей

Он расположен рядом с аккумулятором.

описание

ГЛАВНАЯ	Главный предохранитель 100А
ГОЛОВА	Дальняя 30А
FAN	Двигатель вентилятора конденсатора 30А, предохранитель для различных цепей
ВЕНТИЛЯТОР 2	Двигатель вентилятора конденсатора 40А, предохранитель для различных цепей
СТ СЛЕДУЮЩИЙ	Стартер 10А
PTC	20А дополнительный отопитель
SEC / КОМИССИЯ ПО ЦЕННЫМ БУМАГАМ И БИРЖАМ	Антиблокировочная система тормозов 20А.
КОДА	15А Габаритные огни, освещение панели приборов
ИСТОЧНИК ПИТАНИЯ ПЕРЕМЕННОГО ТОКА	Предохранитель 15А для различных цепей
FIP	15А Топливный насос, блок управления двигателем
туман	15А Противотуманные фары
ИГКИ	Предохранитель 60А для различных цепей
РАЗДЕЛ	Антиблокировочная система тормозов 60А.
ЭРИКА	Задний обогреватель 30А
BTN	40А Освещение салона, центральный замок
ЭРИКА	30А нагреватель
ДОБАВИТЬ ВЕНТИЛЯТОР	Электродвигатель вентилятора конденсатора 30А

ЧИТАЙТЕ Mazda CX-9 (2016-2017) – блок предохранителей и реле

Цепь — реле топливного насоса

Релейная коробка

В это устройство могут быть установлены отдельные компоненты. Например, реле свечей зажигания находится рядом с аккумулятором, задняя горелка рядом с ним. Или на левом крыле: габаритное реле, противотуманные фары, складная крыша и т.д.
