Mazda 6 (2011-2013) — Блок предохранителей
Содержание
Mazda 6 (2011-2013) — Схема блока предохранителей
Год производства: 2011, 2012, 2013.
Предохранитель прикуривателя (розетки) в Mazda 6 2011-2013 гг. Предохранитель 11 находится в блоке предохранителей со стороны пассажира.

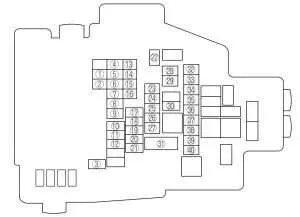

Блок предохранителей (моторный отсек)
| Статья | описание | Усилитель [А] | описание |
| 1 | М.ДЕФ | 10 | Обогрев зеркал * |
| 2 | СИГ СТ | 5 | Стартовый сигнал |
| 3 | СОЛНЦЕ АБС | 30 | DSC |
| 4 | П.ВЕТР (P) | – | – |
| 5 | P.СИДЕНЬЕ (P) | 30 | Электрический стул * |
| 6 | СОЛНЕЧНАЯ КРЫША | 15 | Люк на крыше * |
| 7 | КОДА | 15 | BCM, задний фонарь |
| 8 | USCITA П.П. (Р) | 15 | Розетки для аксессуаров |
| 9 | АУДИО | 30 | Аудиосистема (модель, оснащенная аудиосистемой Bose®) |
| 10 | ДВИГАТЕЛЬ АБС | 60 | DSC |
| 11 | П. ВЕТЕР (D) | 40 | Поставка окон |
| 12 | УДАЛЕНИЕ ТУМАНА | 20 | Обогреватель заднего стекла |
| 13 | КАЛОРЕ | 20 | Подогрев сиденья * |
| 14 | A / C | 10 | Кондиционер |
| 15 | ТУМАН | 15 | Противотуманные фары*[19659069 |
| 16 | ВОЗДУХОДУВАТЕЛЬ 2 | – | – |
| 17 | FAN | 60 | Охлаждающий вентилятор |
| 18 | P.SEAT (D) | 30 | Электрический стул * |
| 19 | BTN | 30 | Для защиты нескольких цепей |
| 20 | ИГ КЛЮЧ2 | 40 | Система авиаперевозок |
| 21 | ВОЗДУХОДУВКА | 40 | Двигатель вентилятора |
| 22 | ТОПЛИВНЫЙ НАСОС | 26 | Топливный насос |
| 23 | МОТОР2 | 15 | Система управления двигателем*. |
| 24 | ЭГИ ИНЖ | 15 | Иньетторе |
| 25 | PCM | 10 | Система управления двигателем |
| 26 | ИНЖИНИРИНГ | 10 * 1 | Система управления двигателем |
| 20 * 2 | |||
| 27 | IG | 20 | Для защиты нескольких цепей *. |
| 28 | MTC | 20 | ТКМ* |
| 29 | ЕСКЛ | 10 | Электронная блокировка руля *[19659126 |
| 30 | КЛЮЧ IG1 | 40 | Для защиты нескольких цепей |
| 31 | ГЛАВНАЯ | 125 | Для защиты всех цепей |
| 32 | DRL | 20 | ДХО * |
| 33 | ОПАСНОСТЬ | 10 | Люси ди Эмергенца |
| 34 | АНГЛ+Б | 10 | PCM |
| 35 | STOP | 10 | Стоп-сигналы |
| 36 | РОГ | 15 | Корно |
| 37 | ТЕСТА ЕСТЬ RH | 15 | Ходовые огни (правая сторона)*. |
| 38 | ПРОВЕРКА ОВ | 10 | Фары ближнего света (правые) |
| 39 | ТЕСТА ХИ ЛХ | 15 | Светофор (слева) * |
| 40 | ПРОВЕРЬТЕ ЛЕВУЮ | 10 | Погруженные балки (слева) |
| * 1 двигатель 2,5 л. * 2 двигателя по 3,7 л. | |||
ЧИТАТЬ Mazda MX-5 (2006) – блок предохранителей и реле

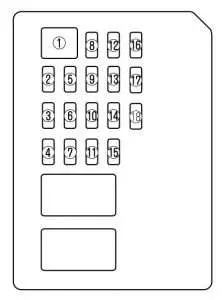

Блок предохранителей (со стороны пассажира)
| Статья | описание | Усилитель [А] | описание |
| 1 | П.ВЕТР | 30 | Поставка окон |
| 2 | МЕТРО ИГ | 15 | Для защиты нескольких цепей |
| 3 | ИЛЛЮМИ | 7,5 | БЦМ, освещение |
| 4 | СПЕЧКИО | 5 | Зеркало с электроприводом |
| 5 | ПАВ | 5 | Воздушная подушка; ABS. |
| 6 | – | – | – |
| 7 | ВНУТРИ, БЛОКИРОВКА/СДВИГ | 5 | Высоковольтный переключатель * |
| 8 | – | – | – |
| 9 | ОН ИДЕТ | 5 | Система управления двигателем* |
| 10 | A / C | 10 | Кондиционер |
| 11 | P.OUTLET / СИГАРА | 15 | Presa di Corrente |
| 12 | Д. ГАРД | 25 | БКМ; Мотор дверного замка. |
| 13 | ДВИГАТЕЛЬ | 15 | Система управления двигателем |
| 14 | ТУГОЙ | Стеклоочиститель и омыватель ветрового стекла | |
| 15 | КАМЕРЫ | 15 | Внутреннее освещение |
| 16 | ЗАПАСНЫЕ ЧАСТИ | 20 | – |
| 17 | ЗАПАСНЫЕ ЧАСТИ | 10 | – |
| 18 | ЗАПАСНЫЕ ЧАСТИ | – | – |
