Mazda 5 (2011-2013) – блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2011, 2012, 2013.

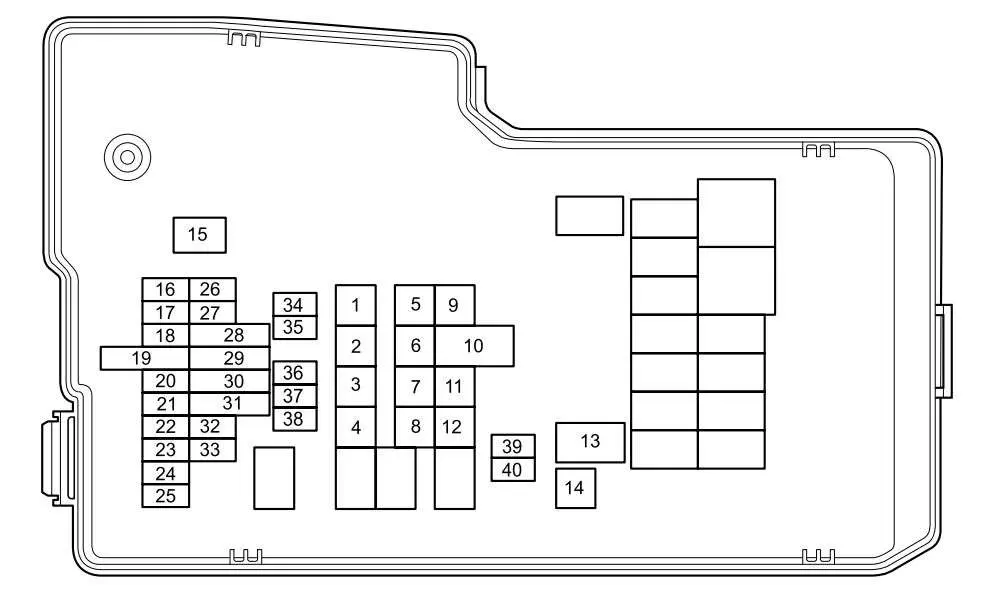

Блок предохранителей в моторном отсеке

Номер | Ампер [A] | описание |
1 | 50 | Для защиты различных цепей |
2 | тридцать | Ventilatore |
3 | тридцать | Кондиционер |
4 | 40 | Система управления двигателем |
5 | – | – |
6 | 40 | ABS; ДСК. |
7 | – | – |
8 | вентиляции | Система управления коробкой передач * |
9 | 40 | Кондиционер |
10 | тридцать | Кондиционер |
11 | 60 | Для защиты различных цепей |
12 | 40 | Для защиты различных цепей |
13 | тридцать | Ventilatore |
14 | – | – |
15 | 80 | Усилитель руля |
16 | 15 | Противотуманные огни* |
17 | вентиляции | Серратура электрическая |
18 | вентиляции | Электрические окна |
19 | – | – |
20 | вентиляции | Ослепительная фара |
21 | 10 | Система управления двигателем |
22 | 10 | Стоп-сигналы |
23 | вентиляции | Помпа ди бензина |
24 | 10 | Предупреждающий мигающий свет; Указатели поворотов. |
25 | 15 | Верхние светильники |
26 | 15 | Задние фары; Парковочные огни; Лампы освещения номерного знака. |
27 | 10 | Кондиционер |
28 | вентиляции | ABS; ДСК. |
29 | вентиляции | Крыша * |
30 | – | – |
31 | 15 | Корно |
32 | – | – |
33 | 7.5 | Освещение |
34 | 25 | Система управления двигателем |
35 | 15 | Система управления двигателем |
36 | – | – |
37 | 7.5 | Обогрев зеркал * |
38 | 25 | Обогреватель заднего стекла |
39 | 15 | Ближний свет (левый) |
40 | 15 | Ближний свет (правый) |
* Некоторые модели |

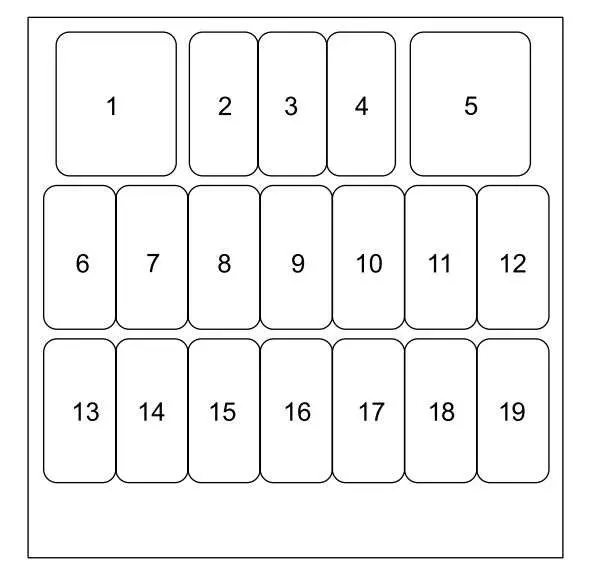

Блок предохранителей в салоне (со стороны пассажира)

Номер | Ампер [A] | описание |
1 | тридцать | Электрические окна |
2 | – | – |
3 | 10 | Система управления двигателем |
4 | вентиляции | Система управления двигателем |
5 | – | – |
6 | 15 | Розетки для аксессуаров (багажник) |
7 | 5 | – |
8 | 15 | Розетки для аксессуаров (панель приборов) |
9 | 7.5 | Боковые зеркала с электроприводом |
10 | 10 | Кондиционер |
11 | 25 | Стеклоочистители и омыватели ветрового стекла |
12 | 15 | Задний стеклоочиститель |
13 | – | – |
14 | 10 | Приборы |
15 | 10 | Воздушная подушка |
16 | 15 | Подогрев сиденья * |
17 | – | – |
18 | 5 | Усилитель руля |
19 | 15 | Система управления двигателем |
* Некоторые модели |
