Mazda 3 BK (2003-2008) — Блок предохранителей

Mazda 3 BK (2003-2008) — Схема блока предохранителей

Год производства: 2003, 2004, 2005, 2006, 2007, 2008.

Предохранитель прикуривателя (розетка) в Mazda 3 BK 2003-2008 гг. Предохранитель 43 находится в блоке предохранителей в салоне.

Блок предохранителей в моторном отсеке

Mazda 3 — Предохранители — моторный отсек

Нет.	Предохранитель	Ампер [A]	описание
1	FAN	40 70 **	Охлаждающий вентилятор
2	ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ	80	Усилитель руля
3	BTN	40	Для защиты нескольких цепей
4	ГОЛОВА	40	Fari
5	PTC	–	–
5 **	Ф / НАСОС	30	Топливный насос
6	GLOW	–	–
7	ABS 1	30	АБС*; ДСК *.
8	ABS 2	20	АБС*; ДСК *.
9	ИНЖИНИРИНГ	30	Для защиты нескольких цепей
10	–	–	–
10	ИНЖЕКТОР	30	Впрыск топлива
11	ИГ КЛЮЧ 1	30	Interruttore di Accensione
12	Inizio	20	Пусковая муфта
13	ИГ КЛЮЧ 2	30	Interruttore di Accensione
14	ЦВЕТОК 1	–	–
15	РИСКАЛЬДАТОР	40	Двигатель вентилятора
16	ЦВЕТОК 2	–	–
17	УДАЛЕНИЕ ТУМАНА	40	Обогреватель заднего стекла
18	АУДИО	30	Аудиосистема (модель с аудиосистемой BOSE)
19	АБС ГИ	10	АБС*; ДСК *.
20	ТУМАН	15	Передние противотуманные фары *
21	РОГ	15	Корно
22	DRL	10	ДХО *
23	Ч / ЧИСТЫЙ	–	–
24	Ф / НАСОС	15	Топливный насос
24 **	ITP	10	Электронный ускоритель
25	П/СТ ИГ	10	Усилитель руля
26	А / ЦМАГ	10	Кондиционер*
27	ALT/ТКМ	10/15	ТКМ*
28	СВЕЧЕНИЕ S1G	–	–
29	P.ВЫХОД	15	Presa di Corrente
30	АНГЛ+Б	10	PCM
31	КАМЕРЫ	15	Внутреннее освещение
32	АНГЛИЙСКИЙ БАР 4	10	Датчики кислорода*
33	АНГЛИЙСКИЙ БАР 3	10	Датчики кислорода
34	ЭГИНДЖ	10	Иньетторе
35	АНГЛИЙСКИЙ БАР 1	10 15 **	Для защиты нескольких цепей
36	АНГЛИЙСКИЙ БАР 2	10	ПКМ; Топливный насос.
* Некоторые модели ** С турбокомпрессором

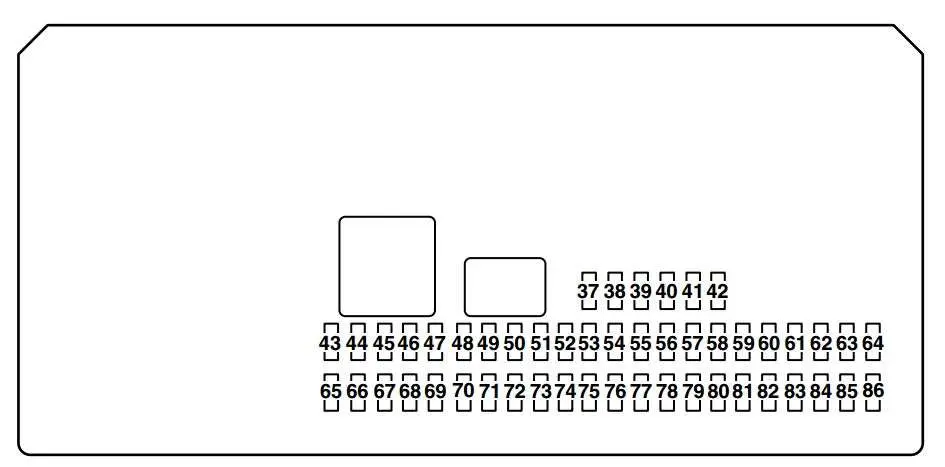

Панель предохранителей Панель приборов

Mazda 3 — Предохранители — салон

ЧИТАТЬ  Mazda CX-3 (2017) – блок предохранителей и реле

Нет.	Предохранитель	Ампер [A]	описание
37	Д/БЛОК 2	15	Двойная система блокировки *
38	СТОП-СИГНАЛ/КОРОНА	10	Стоп-сигнал, звуковой сигнал
39	ГОЛОВКА ВЫСОКАЯ L	10	Ходовые огни (слева)
40	ГОЛОВА ВЫСОКАЯ R	10	Ходовые огни (справа)
41	–	–	–
42	–	–	–
43	CIGAR	15	Более легкий
44	РАДИО	7.5	Система диффузии звука
45	СПЕЧКИО	10	Зеркало с электроприводом *
46	ХВОСТ R	7.5	Задний фонарь (правый); Стояночный свет (правый); Подсветка номерного знака.
47	OBD	10	Для защиты нескольких цепей
48	–	–	–
49	ТР / БЛОК	–	–
50	–	–	–
51	–	–	–
52	СОЛНЕЧНАЯ КРЫША	20	Люк на крыше *
53	СТИРАЛЬНАЯ МАШИНА	20	Стеклоочиститель и омыватель ветрового стекла
54	–	–	–
55	П / ВЕТР Р	–	–
56	П / ВЕНТО Л	–	–
57	АЛЛАРМ	–	–
58	М/ДЕФ	7.5	Обогрев зеркал *
59	–	–	–
60	ГОЛОВКА НИЗКИЙ R	15	Проходные фонари (справа); Регулировка фар.
61	ГОЛОВКА НИЗКАЯ L	15	Погруженные балки (слева)
62	–	–	–
63	–	–	–
64	–	–	–
65	ПАВ	10	Дополнительная система удержания
66	Метро	10	Набор индикаторов; Система иммобилизации.
67	ЗАЖИГАНИЕ	20	АБС*; ДСК *; Усилитель руля.
68	ТУГОЙ	20	Стеклоочиститель и омыватель ветрового стекла
69	ИНЖИНИРИНГ	20	Для защиты нескольких цепей
70	СКАЖИТЕ ИГ	10	Автоматический дворник*; Переключатель ветрового стекла *.
71	SAS 2	7.5	Датчик веса сиденья
72	–	–	–
73	–	–	–
74	СИДЕНЬЯ ВОЙНА	20	Подогревы сидений *
75	Д/БЛОК 1	25	Электрический дверной замок *
76	A / C	10	Кондиционер; Блок управления отопителем.
77	П / ВЕНТО Л	30	Электростеклоподъемник (слева)
78	П / ВЕТР Р	30	Оконный подвод (правый)*.
79	НАЗАД	10	Фонари заднего хода
80	СОЛНЕЧНАЯ КРЫША	7.5	Люк на крыше *
81	КОДА	7.5	Задний фонарь (левый); Стояночный свет (слева).
82	ИЛЛЮМИ	7.5	Освещение
83	–	–	–
84	–	–	–
85	–	–	–
86	–	–	–
* Некоторые модели
