Mazda 3 (2019-2020…) — блок предохранителей
Mazda 3 (2019-2020…) — Схема блока предохранителей
Год производства: 2019, 2020.
фузибили Прикуриватель (розетка): F15 и F30 в блоке предохранителей моторного отсека.
Блок предохранителей в салоне
Расположение блока предохранителей
Он расположен с левой стороны автомобиля, за капотом.
Схема блока предохранителей
Назначение предохранителей в салоне (2019, 2020)
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | – | Не используется |
| F3 | – | Не используется |
| F4 | 15 | Электрические замки дверей (водителя) |
| F5 | 15 | Электрические замки дверей (пассажирские) |
| F6 | – | Не используется |
| F7 | – | Не используется |
| F8 | – | Не используется |
| F9 | 30 | Электростеклоподъемники (блок управления) |
| F10 | 30 | Электрические стеклоподъемники (пассажирские) |
| F11 | 30 | Сиденье с электроприводом (водителя) (некоторые модели) |
| F12 | – | Не используется |
| F13 | 15 | Аудио |
| F14 | – | Не используется |
| F15 | 15 | Замок задней двери |
| F 16 | 15 | Освещение |
| F17 | 10 | Стоп-сигналы |
| F18 | 10 | Задние фары |
| F19 | 10 | Задние указатели поворотов |
| F20 | 10 | Задние фары |
| F21 | 10 | Задние фары |
| F22 | 7,5 | Электрическая блокировка рулевого колеса (некоторые модели) |
| F23 | – | Не используется |
Блок предохранителей в моторном отсеке

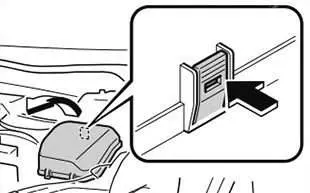

Расположение блока предохранителей

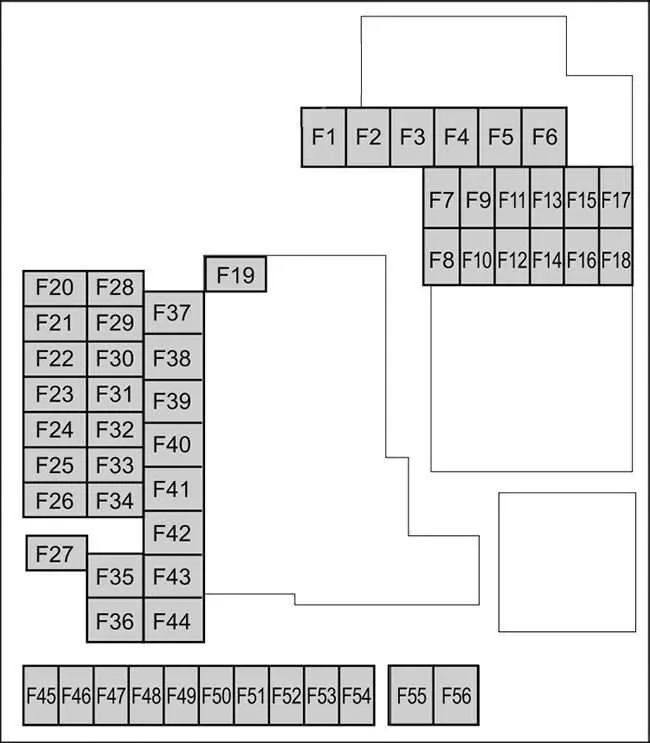

Схема блока предохранителей
Назначение предохранителей в моторном отсеке (2019, 2020)
| Нет. | Усилитель [А] | описание |
|---|---|---|
| F1 | – | Не используется |
| F2 | 20 | Обогреватель лобового стекла (некоторые модели) |
| F3 | 30 | Система управления двигателем |
| F3 | 20 | Не используется |
| F4 | 20 | С-ВТ |
| F5 | 40 | Система управления двигателем |
| F6 | 20 | Не используется |
| F7 | 15 | Не используется |
| F7 | 20 | Топливный насос |
| F8 | 15 | Система управления двигателем |
| F9 | 15 | Система управления коробкой передач (некоторые модели) |
| F10 | 15 | Система управления двигателем |
| F11 | 7,5 | Кондиционер |
| F12 | 15 | Система управления двигателем |
| F13 | 15 | Не используется |
| F14 | 20 | Обогрев передних сидений (некоторые модели) |
| F15 | 20 | Не используется |
| F 16 | 15 | Для защиты нескольких цепей |
| F17 | – | Не используется |
| F18 | 15 | Розетки для аксессуаров |
| F19 | 60 | Система гидроусилителя руля |
| F20 | 15 | Фара (левая) 1 |
| F21 | 15 | Маяк (справа) 1 |
| F22 | 15 | Для защиты нескольких цепей |
| F23 | 30 | ABS; Система динамического контроля устойчивости (EPS). |
| F24 | 15 | Фара (левая) 2 |
| F25 | 15 | Маяк (справа) 2 |
| F26 | 7,5 | Бортовая диагностика |
| F27 | 25 | Для защиты нескольких цепей |
| F28 | 25 | Для защиты нескольких цепей |
| F29 | 15 | Стеклоочиститель |
| F30 | 15 | Розетки для аксессуаров |
| F31 | 15 | Корно |
| F32 | – | Не используется |
| F33 | – | Не используется |
| F34 | – | Не используется |
| F35 | 50A | ABS; Система динамического контроля устойчивости. |
| F36 | – | Не используется |
| F37 | 40 | Грязеотделитель заднего стекла |
| F38 | 50 | Для защиты нескольких цепей |
| F39 | – | Не используется |
| F40 | 40 | Кондиционер |
| F41 | – | Не используется |
| F42 | 20 | Уборочные машины |
| F43 | 30 | Охлаждающий вентилятор |
| F44 | 30 | Для защиты нескольких цепей |
| F45 | 10 | Система управления двигателем |
| F46 | 15 | Аудио |
| F47 | 15 | Для защиты нескольких цепей |
| F48 | 7,5 | Воздушная подушка |
| F49 | 15 | Приборная доска |
| F50 | 15 | Лампа для гостиной |
| F51 | 25 | Система диффузии звука |
| F52 | 10 | Люк на крыше (некоторые модели) |
| F53 | 15 | Система управления двигателем |
| F54 | 15 | я-ACTIVSENSE |
| F55 | 50 | Не используется |
| F56 | 50 | Не используется |
