Мазда 3 (2014) — блок предохранителей
Содержание
Mazda 3 (2014) — Схема блока предохранителей
Год производства: 2014, 2015.
Предохранитель прикуривателя (розетка) в Mazda 3 (2014) Предохранитель 11 расположен в левом блоке предохранителей.

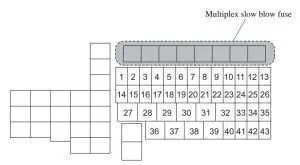

Блок предохранителей (моторный отсек)
| Статья | описание | Усилитель [А] | описание |
| 1 | ТУМАН | 15 | Противотуманные огни * |
| 2 | H/L HI | 20 | Светофор * |
| 3 | Ч / ЧИСТЫЙ | 20 | – |
| 4 | STOP | 10 | Стоп-сигналы |
| 5 | ЧЕТВЕРТЫЙ | 15 | Воздушный свет |
| 6 | АНГЛ+Б | 7,5 | Система управления двигателем |
| 7 | Война с топливом | – | – |
| 8 | ОПАСНОСТЬ | 25 | Аварийное освещение; Указатели поворотов. |
| 9 | АБС/DSCS | 30 | ABS; Система динамического контроля устойчивости. |
| 10 | МЕТРО2 | 7,5 | – |
| 11 | АУДИО2 | 7,5 | Аудиосистема |
| 12 | BOSE | 25 | Модель оснащена аудиосистемой Bose®*. |
| 13 | АУДИО1 | 15 | Аудиосистема |
| 14 | ТОПЛИВНЫЙ НАСОС | 15 | Система электропитания |
| 15 | СПРЯТАННЫЙ Р ДХО | 15 | Маяк (справа) * 1; Дневные ходовые огни |
| 16 | НА НАСОСЕ | 15 | – |
| 17 | РОГ | 15 | Корно |
| 18 | КОДА | 15 | Задние фары; Записывающие огни; Парковочные огни; Передние боковые фонари. |
| 19 | GNC | – | – |
| 20 | AT | 15 | Система управления палубой подруливающих устройств |
| 21 | Р.ВАЙПЕР | 15 | Задний стеклоочиститель * |
| 22 | A / C | 7,5 | Кондиционер |
| 23 | МОТОР3 | 15 | Система управления двигателем |
| 24 | МОТОР2 | 15 | Система управления двигателем |
| 25 | МОТОР1 | 15 | Система управления двигателем |
| 26 | ИМЕЯ В ВИДУ | 5 | – |
| 27 | ЭВВТ | 20 | Система управления двигателем |
| 28 | ТУГОЙ | 20 | Стеклоочиститель и омыватель ветрового стекла |
| 29 | DCDC РЕГ | – | – |
| 30 | – | – | – |
| 31 | ДОБАВИТЬ ФАНАТЕЛИКА | – | – |
| 32 | P.ОКНО1 | 30 | Электрические окна |
| 33 | Н / НИЗКИЙ Р | 15 | Ближний свет (правый) * 2 |
| 34 | В/Л НИЗКИЙ L СКРЫТЫЙ L | 15 | Фара (левая) * 1; Свет фар (левый) * 2 |
| 35 | МЕТРО1 | 10 | Приборная доска |
| 36 | IG2 | 30 | Для защиты нескольких цепей |
| 37 | – | – | – |
| 38 | ФАН ДИ | – | – |
| 39 | DCDC DE | – | – |
| 40 | СРС1 | 7,5 | Воздушная подушка |
| 41 | МОТОР. ИГ1 | 15 | Система управления двигателем |
| 42 | К/У IG1 | 15 | Для защиты нескольких цепей |
| 43 | – | – | – |
| *1 С ксеноновыми фарами *2 С галогенными фарами | |||
ЧИТАЙТЕ Mazda 5 (2018) – блок предохранителей

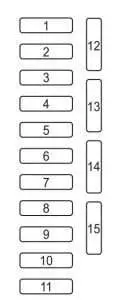

Блок предохранителей (левая сторона)
| Статья | описание | Усилитель [А] | описание |
| 1 | P.SEAT D | 30 | Электрический стул * |
| 2 | АРЕНДА | 25 | Мотор дверного замка |
| 3 | P.ОКНО2 | 25 | Электрические окна |
| 4 | СИДЕНЬЯ ВОЙНА | 20 | Подогревы сидений * |
| 5 | R.OUTLET3 | 15 | Розетки для аксессуаров |
| 6 | СРС2/ESCL | 15 | Датчик веса сиденья * |
| 7 | ЛЮК НА КРЫШЕ | 10 | Люк на крыше * |
| 8 | М.ДЕФ | 7,5 | Обогрев зеркал * |
| 9 | R.OUTLET1 | – | – |
| 10 | СПЕЧКИО | 7,5 | Управление зеркалом |
| 11 | F.ВЫХОД | 15 | Розетки для аксессуаров Более легкий; |
| 12 | В ИНД | 7,5 | Индикатор переключения передач гибридного автомобиля |
| 13 | – | – | – |
| 14 | – | – | – |
| 15 | – | – | – |
| * Некоторые модели | |||
