Mazda 3 (2004-2005) — Блок предохранителей
Содержание
Mazda 3 (2004-2005) — Схема блока предохранителей
Год производства: 2004-2005.
Предохранитель прикуривателя (электророзетка) в Mazda 3 2004-2005 гг. Предохранитель 43 находится в блоке предохранителей со стороны пассажира.

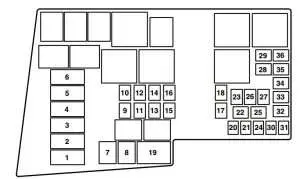

Блок предохранителей (моторный отсек)
| Статья | описание | Усилитель [А] | описание |
| 1 | FAN | 40 | Охлаждающий вентилятор |
| 2 | ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ | 80 | ЭХПАС |
| 3 | BTN | 40 | Для защиты нескольких цепей |
| 4 | ГОЛОВА | 40 | Fari |
| 5 | PTC | 80 | – |
| 6 | GLOW | 60 | – |
| 7 | ABS 1 | 30 | АБС * |
| 8 | ABS 2 | 20 | АБС * |
| 9 | ИНЖИНИРИНГ | 30 | Для защиты нескольких цепей |
| 10 | – | – | – |
| 11 | ИГ КЛЮЧ 1 | 30 | Interruttore di Accensione |
| 12 | Inizio | 20 | Пусковая муфта |
| 13 | ИГ КЛЮЧ 2 | 30 | Interruttore di Accensione |
| 14 | – | – | – |
| 15 | РИСКАЛЬДАТОР | 40 | Двигатель вентилятора |
| 16 | – | – | – |
| 17 | УДАЛЕНИЕ ТУМАНА | 40 | Обогреватель заднего стекла |
| 18 | АУДИО | 30 | Аудиосистема (модель с аудиосистемой BOSE) |
| 19 | АБС ГИ | 10 | АБС * |
| 20 | ТУМАН | 15 | Противотуманные фары*[19659089 |
| 21 | РОГ | 15 | Корно |
| 22 | – | – | – |
| 23 | Ч / ЧИСТЫЙ | 20 | – |
| 24 | Ф / НАСОС | 15 | Топливный насос |
| 25 | П/СТ ИГ | 10 | Усилитель руля |
| 26 | кондиционер МАГ | 10 | Кондиционер |
| 27 | MTC | 15 | Модуль управления коробкой передач |
| 28 | – | – | – |
| 29 | – | – | – |
| 30 | АНГЛ+Б | 10 | PCM |
| 31 | КАМЕРЫ | 15 | Внутреннее освещение |
| 32 | АНГЛИЙСКИЙ БАР 4 | 10 | О2 нагреватель |
| 33 | АНГЛИЙСКИЙ БАР 3 | 10 | О2 нагреватель |
| 34 | ЭГИ ИНЖ | 10 | Иньетторе |
| 35 | АНГЛИЙСКИЙ БАР 1 | 10 | Датчик расхода воздуха |
| 36 | АНГЛИЙСКИЙ БАР 2 | 10 | Регулирующий клапан рециркуляции отработавших газов |
| * Некоторые модели | |||
ЧИТАТЬ Mazda MX-5 (2002-2004) – блок предохранителей и реле

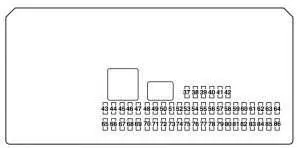

Блок предохранителей (со стороны пассажира)
| Статья | описание | Усилитель [А] | описание |
| 37 | Д/БЛОК 2 | 15 | Электрический дверной замок |
| 38 | STOP | 10 | Стоп-сигналы |
| 39 | ГОЛОВКА ВЫСОКАЯ L | 10 | Ходовые огни (слева) |
| 40 | ГОЛОВА ВЫСОКАЯ R | 10 | Ходовые огни (справа) |
| 41 | – | – | – |
| 42 | – | – | – |
| 43 | СИГАРА | 15 | Более легкий |
| 44 | РАДИО | 7,5 | Аудиосистема |
| 45 | СПЕЧКИО | 10 | Зеркало с электроприводом |
| 46 | ХВОСТ R | 7,5 | Задние фонари (правые); Стояночные огни (правые); Подсветка номерного знака. |
| 47 | OBD | 10 | Для защиты нескольких цепей |
| 48 | – | – | – |
| 49 | ТР / БЛОК | 20 | – |
| 50 | мощность процессора | 10 | Блок управления |
| 51 | ОПАСНОСТЬ | 15 | Направления; Предупреждающие огни. |
| 52 | СОЛНЕЧНАЯ КРЫША | 20 | Люк на крыше * |
| 53 | СТИРАЛЬНАЯ МАШИНА | 20 | Омыватель лобового стекла; Задний дворник и омыватель ветрового стекла. |
| 54 | – | – | – |
| 55 | П / ВЕТР Р | 30 | – |
| 56 | П/ВЕНТО Л. | 30 | – |
| 57 | АЛЛАРМ | 7,5 | – |
| 58 | М/ДЕФ | 7,5 | Обогрев зеркал |
| 59 | – | – | – |
| 60 | ГОЛОВКА НИЗКИЙ R | 15 | Проходные фонари (справа); Корректор фар*. |
| 61 | ГОЛОВКА НИЗКАЯ L | 15 | Фары ближнего света (левые) |
| 62 | – | – | – |
| 63 | – | – | – |
| 64 | – | – | – |
| 65 | ПАВ | 10 | Дополнительная система удержания |
| 66 | Метро | 10 | Набор индикаторов; система иммобилизации; Система блокировки передач. |
| 67 | ЗАЖИГАНИЕ | 20 | АБС*; ЭХПАС*. |
| 68 | ТУГОЙ | 20 | Дворники |
| 69 | ИНЖИНИРИНГ | 20 | Для защиты нескольких цепей |
| 70 | СКАЖИТЕ ИГ | 10 | Автоматический стеклоочиститель *. |
| 71 | SAS 2 | 7,5 | Дополнительная система удержания |
| 72 | – | – | – |
| 73 | – | – | – |
| 74 | СИДЕНЬЯ ВОЙНА | 20 | – |
| 75 | Д/БЛОК 1 | 25 | Электрический дверной замок |
| 76 | A / C | 10 | Кондиционер; Блок управления отопителем. |
| 77 | П/ВЕНТО Л. | 30 | Оконный приток (слева)* |
| 78 | П / ВЕТР Р | 30 | Оконный подвод (правый)*. |
| 79 | НАЗАД | 10 | Фонари заднего хода |
| 80 | СОЛНЕЧНАЯ КРЫША | 7,5 | Люк на крыше * |
| 81 | КОДА Л | 7,5 | Задние фонари (левые); Стояночные огни (слева). |
| 82 | ИЛЛЮМИ | 7,5 | Освещение |
| 83 | – | – | – |
| 84 | – | – | – |
| 85 | – | – | – |
| 86 | – | – | – |
| * Некоторые модели | |||
