Mazda 2 (2015-2019…) — Блок предохранителей
Mazda 2 (2015-2019…) — Схема блока предохранителей
Год производства: 2015, 2016, 2017, 2018, 2019.
Предохранитель прикуривателя (розетка) в Мазда 2 Номер предохранителя. 5 «F.OUTLET» находится в блоке предохранителей в салоне.
Расположение блока предохранителей
Если освещение, аксессуары или элементы управления не работают, проверьте соответствующую схему защиты. Если предохранитель перегорел, внутренний компонент плавится.
Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, проверьте блок предохранителей под крышкой моторного отсека.
Пассажирский салон

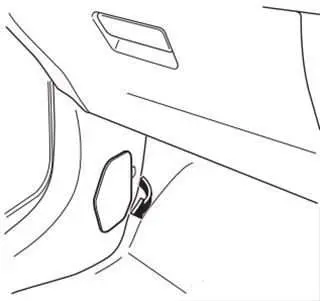

Крышка расположена в левой части салона, внизу, возле двери. (В автомобилях с левым рулем он там же встречается).
Вано моторе
Схемы блока предохранителей
2015, 2016
Вано моторе
Назначение предохранителей в моторном отсеке (2015, 2016)
| Нет. | имя | Усилитель [А] | описание |
|---|---|---|---|
| 1 | К/У IG1 | 15 | Для защиты нескольких цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 | Система управления двигателем |
| 3 | ЛЮК НА КРЫШЕ | 10 | – |
| 4 | ВНУТРЕННИЙ | 15 | Воздушный свет |
| 5 | АНГЛ+Б | 7,5 | Система управления двигателем |
| 6 | АУДИО2 | 15 | Система диффузии звука |
| 7 | МЕТРО1 | 10 | Приборная доска |
| 8 | СРС1 | 7,5 | Воздушная подушка |
| 9 | МЕТРО1 | 7,5 | Панель приборов (некоторые модели) |
| 10 | РАДИО | 7,5 | Система диффузии звука |
| 11 | МОТОР3 | 15 | Система управления двигателем |
| 12 | МОТОР1 | 15 | Система управления двигателем |
| 13 | МОТОР2 | 15 | Система управления двигателем |
| 14 | АУДИО1 | 25 | Система диффузии звука |
| 15 | кондиционер МАГ | 7,5 | Кондиционер Некоторые модели |
| 16 | НА НАСОСЕ | 15 | Система управления гребным винтом (некоторые модели) |
| 17 | AT | 15 | Система управления гребным винтом (некоторые модели) |
| 18 | Д.БЛОКИРОВКА | 25 | Электрические дверные замки |
| 19 | В/Л правая | 20 | Маяк (справа) |
| 20 | АНГЛ + B2 | 7,5 | Система управления двигателем |
| 21 | КОДА | 20 | Задние фары; Подсветка номерного знака; Позиционные фонари. |
| 22 | – | – | – |
| 23 | КАМЕРЫ | 25 | Воздушный свет |
| 24 | ТУМАН | 15 | Передние противотуманные фары (некоторые модели) |
| 25 | Ч / ЧИСТЫЙ | 20 | Омыватели фар (некоторые модели) |
| 26 | STOP | 10 | Стоп-сигналы; Задний противотуманный фонарь (некоторые модели). |
| 27 | РОГ | 15 | Корно |
| 28 | В/Н ЛГ | 20 | Фара (левая) |
| 29 | АБС/ДСК С | 30 | ABS; Система динамического контроля устойчивости (некоторые модели) |
| 30 | ОПАСНОСТЬ | 15 | Аварийное освещение; Предупреждающие огни. |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 | Топливная система (некоторые модели) |
| 32 | Война с топливом | 25 | Подогреватель топлива (некоторые модели) |
| 33 | ТУГОЙ | 20 | Дворники |
| 34 | КАБИНА+Б | 50 | Для защиты нескольких цепей |
| 35 | ВЕНТИЛЯТОР2 | 30 | Охлаждающий вентилятор (некоторые модели) |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 | – |
| 37 | АБС/ДСК М | 50 | ABS; Система динамического контроля устойчивости (некоторые модели). |
| 38 | ЭВВТ | 20 | Система управления двигателем (некоторые модели) |
| 39 | – | – | – |
| 40 | ВЕНТИЛЯТОР1 | 30 | Охлаждающий вентилятор (некоторые модели) |
| 41 | ВЕНТИЛЯТОР3 | 40 | Охлаждающий вентилятор (некоторые модели) |
| 42 | АНГЛ.ГЛАВНАЯ | 40 | Система управления двигателем |
| 43 | EPS | 60 | Система гидроусилителя руля (некоторые модели) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 | Грязеотделитель заднего стекла |
| 45 | 1G2 | 30 | Для защиты нескольких цепей |
| 46 | ИНЖЕКТОР | 30 | Система управления двигателем (некоторые модели) |
| 47 | РИСКАЛЬДАТОР | 40 | Кондиционер |
| 48 | П. ОКНО 1 | 30 | Окна с электроприводом |
| 49 | DCDC DE | 40 | Для защиты нескольких цепей (некоторые модели) |
Пассажирский салон

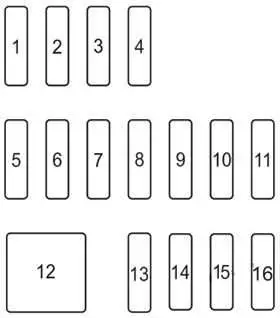

Назначение предохранителей в салоне (2015, 2016)
ЧИТАТЬ Mazda CX-9 (2021) – блок предохранителей и реле
| Нет. | имя | Усилитель [А] | описание |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.ВЫХОД | 15 | Розетки для аксессуаров |
| 6 | – | – | – |
| 7 | В ИНД | 7,5 | Индикатор переключения передач (некоторые модели) |
| 8 | СПЕЧКИО | 7,5 | Зеркало с электроприводом |
| 9 | – | – | – |
| 10 | P.ОКНО2 | 25 | Окна с электроприводом |
| 11 | Р.ВАЙПЕР | 15 | Задний дворник и омыватель ветрового стекла |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | СРС2/ESCL | 15 | Электронная блокировка руля |
| 15 | СИДЕНЬЯ ВОЙНА | 20 | Подогревы сидений (некоторые модели) |
| 16 | М.ДЕФ | 7,5 | Зеркало Defender (некоторые модели) |
2017
Вано моторе
Назначение предохранителей в моторном отсеке (2017)
| Нет. | имя | Усилитель [А] | описание |
|---|---|---|---|
| 1 | К/У IG1 | 15 | Для защиты нескольких цепей |
| 2 | ДВИГАТЕЛЬ IG1 | 7,5 | Система управления двигателем |
| 3 | ЛЮК НА КРЫШЕ | 10 | – |
| 4 | ВНУТРЕННИЙ | 15 | Воздушный свет |
| 5 | АНГЛ+Б | 7,5 | Система управления двигателем |
| 6 | АУДИО2 | 15 | Система диффузии звука |
| 7 | МЕТРО1 | 10 | Приборная доска |
| 8 | СРС1 | 7,5 | Воздушная подушка |
| 9 | МЕТРО2 | 7,5 | Панель приборов (некоторые модели) |
| 10 | РАДИО | 7,5 | Система диффузии звука |
| 11 | МОТОР3 | 15 | Система управления двигателем |
| 12 | МОТОР1 | 15 | Система управления двигателем |
| 13 | МОТОР2 | 15 | Система управления двигателем |
| 14 | АУДИО1 | 25 | Система диффузии звука |
| 15 | кондиционер МАГ | 7,5 | Кондиционер Некоторые модели |
| 16 | НА НАСОСЕ | 15 | Система управления гребным винтом (некоторые модели) |
| 17 | AT | 15 | Система управления гребным винтом (некоторые модели) |
| 18 | Д.БЛОКИРОВКА | 25 | Электрические дверные замки |
| 19 | В/Л правая | 20 | Маяк (справа) |
| 20 | АНГЛ + B2 | 7,5 | Система управления двигателем |
| 21 | КОДА | 20 | Задние фары; Подсветка номерного знака; Позиционные фонари. |
| 22 | СВ.ОБОГРЕВАТЕЛЬ | 15 | – |
| 22 | – | – | – |
| 23 | КАМЕРЫ | 25 | Воздушный свет |
| 24 | ТУМАН | 15 | Передние противотуманные фары (некоторые модели) |
| 25 | Ч / ЧИСТЫЙ | 20 | Омыватели фар (некоторые модели) |
| 26 | STOP | 10 | Стоп-сигналы; Задний противотуманный фонарь (некоторые модели). |
| 27 | РОГ | 15 | Корно |
| 28 | В/Н ЛГ | 20 | Фара (левая) |
| 29 | АБС/ДСК С | 30 | ABS; Система динамического контроля устойчивости (некоторые модели). |
| 30 | ОПАСНОСТЬ | 15 | Аварийное освещение; Предупреждающие огни. |
| 31 | ТОПЛИВНЫЙ НАСОС | 15 | Топливная система (некоторые модели) |
| 32 | Война с топливом | 25 | Подогреватель топлива (некоторые модели) |
| 33 | ТУГОЙ | 20 | Дворники |
| 34 | КАБИНА+Б | 50 | Для защиты нескольких цепей |
| 35 | ВЕНТИЛЯТОР2 | 30 | Охлаждающий вентилятор (некоторые модели) |
| 36 | ТОПЛИВНЫЙ НАСОС | 30 | – |
| 37 | АБС/ДСК М | 50 | ABS; Система динамического контроля устойчивости (некоторые модели). |
| 38 | ЭВВТ | 20 | Система управления двигателем (некоторые модели) |
| 39 | – | – | – |
| 40 | ВЕНТИЛЯТОР1 | 30 | Охлаждающий вентилятор (некоторые модели) |
| 41 | ВЕНТИЛЯТОР3 | 40 | Охлаждающий вентилятор (некоторые модели) |
| 42 | АНГЛ.ГЛАВНАЯ | 40 | Система управления двигателем |
| 43 | EPS | 60 | Система гидроусилителя руля (некоторые модели) |
| 44 | УДАЛЕНИЕ ТУМАНА | 40 | Грязеотделитель заднего стекла |
| 45 | 1G2 | 30 | Для защиты нескольких цепей |
| 46 | ИНЖЕКТОР | 30 | Система управления двигателем (некоторые модели) |
| 47 | РИСКАЛЬДАТОР | 40 | Кондиционер |
| 48 | П. ОКНО 1 | 30 | Окна с электроприводом |
| 49 | DCDC DE | 40 | Для защиты нескольких цепей (некоторые модели) |
Пассажирский салон
Назначение предохранителей в салоне (2017 г.)
ЧИТАТЬ Mazda MX-5 (2006) – блок предохранителей и реле
| Нет. | имя | Усилитель [А] | описание |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | F.ВЫХОД | 15 | Розетки для аксессуаров |
| 6 | – | – | – |
| 7 | В ИНД | 7,5 | Индикатор переключения передач (некоторые модели) |
| 8 | СПЕЧКИО | 7,5 | Зеркало с электроприводом |
| 9 | – | – | – |
| 10 | P.ОКНО2 | 25 | Окна с электроприводом |
| 11 | Р.ВАЙПЕР | 15 | Задний дворник и омыватель ветрового стекла |
| 12 | P.SEAT D | 30 | – |
| 12 | – | – | – |
| 13 | – | – | – |
| 14 | СРС2/ESCL | 15 | Электронная блокировка руля |
| 15 | СИДЕНЬЯ ВОЙНА | 20 | Подогревы сидений (некоторые модели) |
| 16 | М.ДЕФ | 7,5 | Зеркало Defender (некоторые модели) |
