MAN TGS и TGX (2007-2023) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023 годы.

Блок предохранителей и реле

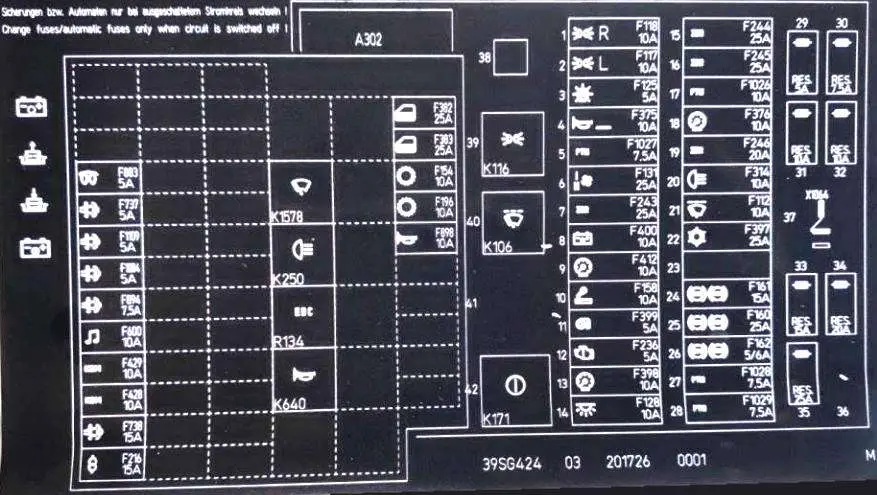

Главный блок предохранителей и реле расположен на приборной панели со стороны пассажира. Для доступа поверните крепежные винты против часовой стрелки до упора.

описание

1	Предохранитель F118 правого заднего фонаря и правого габаритного огня
2	предохранитель F117 левого заднего края и левого габаритного огня,
3	Предохранитель F125 освещения приборной панели, тумблеров, кнопки выключения освещения,
4	Внешний предохранитель кабины F375 (клемма 15), сигнал
5	Предохранитель питания процессора управления автомобилем F1027 (клемма 15),
6	Предохранитель вентилятора отопителя F131
7	предохранитель питания F243 центрального бортового компьютера – постоянное питание, не через замок зажигания,
8	аккумулятор F400
9	F412 Питание тахометра и контрольных ламп панели приборов (клемма 30)
10	Гнездо прикуривателя F158
11	F399 Зарядный предохранитель, питание возбуждения генератора (клемма 15)
12	Питание блока управления F236 EDC (клемма 15), (схемы подключения – EDC 7 C32, -EDC 7 D2840, -EDC 6.1)
13	Индикаторы питания тахографа и приборной панели F398 (клемма 15)
14	Приёмник электроэнергии Ф128 (постоянного напряжения),
15	F244 питание центрального бортового компьютера (клемма 30-1),
16	F245 питание центрального бортового компьютера (клемма 30-2),
17	F1026 блок питания процессора управления автомобилем,
18	Салонный предохранитель F376 ресивера (клемма 15),
19	F246 питание центрального бортового компьютера (клемма 15),
20	F314 Предохранитель фонарей заднего хода,
21	F112 Электропитание стеклоочистителя и омывателя ветрового стекла
22	кондиционер F397,
23	блок питания электроконфорки Ф106,
24	F161 Питание системы EBS/ABS – клапан управления тормозами,
25	Прицеп F160 EBS ABS,
26	F162 Блок питания управления ABS EBS,
27	F1028 Блок питания процессора или блока управления автомобилем;
28	F1028 Блок питания процессора или блока управления автомобилем;
29	резерв
30	резерв
31	резерв
32	резерв
33	резерв
34	резерв
35	резерв
36	резерв
37	Свитер,
38	Attrezzo
39	Реле габаритных и задних фонарей К116
40	К106 встроенное реле стеклоочистителей
41	Реле электрогорелки К102
42	Реле приемника К171 (клемма 15)
Реле сигнала К460
F382 Электрический стеклоподъемник
Электрический стеклоподъемник F383
F371 Питание FFR (клемма 30)
F372 Источник питания FFR (клемма 15)
F400 Предохранитель блокировки рулевого управления
F522 3000 проводной предохранитель
F523 3001 проводной предохранитель

За прикуриватель отвечает предохранитель №10 или F216.
