MAN TGA (2000-2011) – блок предохранителей и реле

Применяется к новым автомобилям в годах:

2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годы.

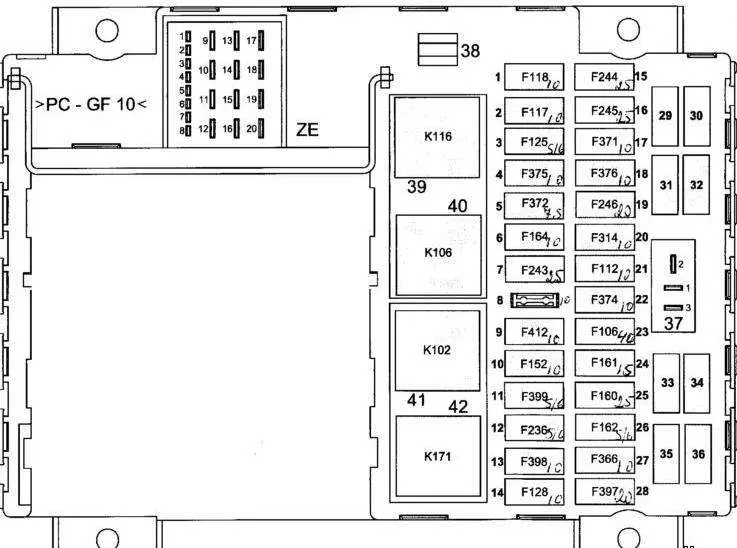

Блок предохранителей и реле

Главный блок предохранителей и реле расположен на приборной панели со стороны пассажира. Для доступа поверните крепежные винты против часовой стрелки до упора.

описание

1	Предохранитель F118 правого заднего фонаря и правого габаритного огня (схема подключения)
2	предохранитель F117 левого заднего края и левого габаритного огня,
3	Предохранитель F125 освещения приборной панели, тумблеров, кнопки выключения освещения,
4	Внешний предохранитель кабины F375 (клемма 15),
5	Предохранитель питания процессора управления автомобилем F372 (клемма 15),
6	F164 Предохранитель питания блока управления ECAS (клемма 15), (схема подключения)
7	Предохранитель питания F243 центрального бортового компьютера – постоянное питание, не через замок зажигания,
8	пустой, резервный
9	F412 Питание индикаторов тахографа и приборной панели, (клемма 30), (схема подключения)
10	питание ретардера F152 (клемма 15),
11	Зарядный предохранитель F399, питание возбуждения генератора (клемма 15) (схема подключения)
12	F236 Питание модуля EDC (клемма 15), (схемы подключения -EDC 7 C32, -EDC 7 D2840, -EDC 6.1)
13	F398 Питание тахометра и приборной панели (клемма 15), (схема подключения)
14	Приёмник электроэнергии Ф128 (постоянного напряжения),
15	F244 питание центрального бортового компьютера (клемма 30-1),
16	F245 питание центрального бортового компьютера (клемма 30-2),
17	F371 питание процессора управления автомобилем (клемма 30),
18	Салонный предохранитель F376 ресивера (клемма 15),
19	F246 питание центрального бортового компьютера (клемма 15),
20	F314 Предохранитель фонарей заднего хода,
21	F112 Блок питания стеклоочистителя и омывателя (схема подключения)
22	Питание ретардера F374 (клемма 30),
23	блок питания электроконфорки Ф106,
24	F161 Питание системы EBS/ABS – клапан управления тормозами,
25	Прицеп F160 EBS ABS,
26	F162 Блок питания управления ABS EBS,
27	F366 Блок питания ECAM ECAS (клемма 15), (электрическая схема)
28	F397 блок питания штатной печки и кондиционера
29	резерв
30	резерв
31	резерв
32	резерв
33	резерв
34	резерв
35	резерв
36	резерв
37	Свитер,
38	Attrezzo
39	Реле габаритных и задних фонарей К116 (схема подключения)
40	Встроенное реле стеклоочистителей К106, (схема подключения)
41	Реле электрогорелки К102,
42	Пусковое реле К171 (клемма 15),

Предохранитель, отвечающий за прикуриватель, расположен в левой дополнительной секции. Посмотрите свою диаграмму.

ПРОЧИТАЙТЕ MAN TGS и TGX (2007-2023 гг.) – блок предохранителей и реле

Дополнительный ящик

Возле аккумулятора могут быть установлены дополнительные предохранители, отвечающие за работу устройств с источником постоянного питания и других устройств.
