MAN F2000 и F3000 — блок предохранителей и реле
Блок предохранителей и реле
Он расположен на приборной панели со стороны пассажира. Его также можно установить в нижней части панели.
описание
| 1 | ближний свет, правый |
| 2 | ближний свет, левый |
| 3 | светофор, справа |
| 4 | ослепительный, слева |
| 5 | задний правый габаритный фонарь и габаритный фонарь |
| 6 | Задний левый габаритный и габаритный фонарь |
| 7 | регулирование средней скорости (резервное) |
| 8 | подогреватель топливного фильтра |
| 9 | освещение приборов и освещение переключателей |
| 10 | задние противотуманные фары/противотуманные фары |
| 11 | остановить предохранитель. мотор |
| 12 | Внутреннее освещение / Лампа для чтения / Лестничное освещение / Система аварийного освещения / Тахометр / Спидометр / Радио |
| 13 | АБС (запасной) |
| 14 | дворники, омыватель |
| 15 | ABS, клапаны регулирования давления (запасные) |
| 16 | АБС / Прицеп (запасной) |
| 17 | коробка передач (запасная) |
| 18 | управление вентилятором |
| 19 | зеркало с подогревом |
| 20 | мигающее устройство |
| 21 | Остановите двигатель (уничтожьте магнит) |
| 22 | отопление/вентиляция |
| 23 | стоп-сигнал/сигнал заднего хода |
| 24 | Функциональная проверка (индикаторы, контрольные лампы) |
| 25 | легче |
| 26 | помощь в розжиге электроконфорки |
| 27–32 – Запасные предохранители | |
| 33 | Портафузибили |
| 36 | Х 36 понти 56б Р-56б, 56б-56б Л |
| 37 | Реле К 37 – габаритные и задние фонари |
| 38 | Реле К 38 – приемники, клемма 58 |
| 39 | Реле К 39 — противотуманные фары |
| 40 | Реле К 40 – ретронеббия |
| 41 | Главный выключатель аккумуляторной батареи К 41 |
| 42 | Реле К 42 – ближний и дальний свет |
| 43 | Реле К 43 – приемники, клемма 15 |
| 44 | Бесплатно |
| 45 | Джемпер Х 45 2-1 |
| 46 | Х 46 Бридж 2-1 |
| 47 | Х 47 мост 2-3 |
| 48 | Х 48 Бридж 2-3 |
| 49 | Х 49 мост 2-3 |
| 50 | Х 50 Бридж 2-3 |
| 51 | Х 51 Бридж 2-1 |
| 52 | Диод В52 – главный выключатель электрической батареи |
| 53 | Свободный диод V53 – клемма 15 |
| 54 | Реле мигающее К54 |
| 55 | Бесплатно |
| 56 | Диодо В56 |
| 57 | X57 2-1 Бридж |
| 58 | Реле К58 – задержка – стоп. мотор |
| 59 | Вынос X59 2-1 (недоступен для автомобилей с АБС) |
| 60 | Бесплатно |
| 61 | Концевой выключатель K61 – моторный тормоз |
| 62 | Ухо, чтобы заполнить |
| 63 | Перемычка X63 2-3 |
| 64 | К64 — датчик предельного значения — ограничитель скорости |
| 65 | Перемычка X65 2-1 |
| 66 | Силовое реле К66 – помощь при запуске электроконфорки. |
| 67 | Диод В67 – главный выключатель электрической батареи |
| 68 | Силовое реле K68 – мигание правой фары |
| 69 | Силовое реле К69 – левая проблесковая лампа |
| 70 | Датчик К70 – переключатель интервала очистки окон |
| 71 | Реле К71 — импульс очистки — стеклоочиститель |
| 72 | Релейное устройство управления К72 – помощь при запуске электрогорелки |
| 100 | Реле в линии |
| 101 | Реле ночного света |
| 102 | резерв |
| 103 | Диоды моторного тормоза |
| 104 | резерв |
| 105 | резерв |
| 106 | предохранитель — омыватель фар |
| 107 | реле омывателя фар |
| 108 | резерв |
| 109 | предохранитель рабочего освещения |
| 110 | реле омывателя лобового стекла |
| 111 | реле омывателя лобового стекла |
| 112 | Отпустить АБС/ASR |
| 113 | Отпустить АБС/ASR |
| 114 | Отпустить АБС/ASR |
| 115 | Отпустить АБС/ASR |
| 116 | Отпустить АБС/ASR |
| 117 | Отпустить АБС/ASR |
ПРОЧИТАЙТЕ MAN TGA (2000-2011) – блок предохранителей и реле

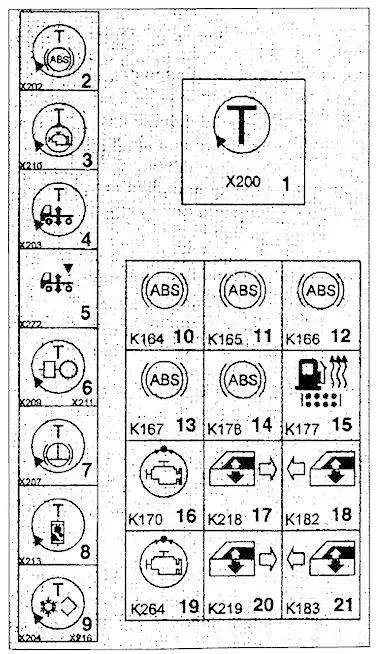

Дополнительный ящик
На некоторые модели возможна установка еще одного блока с реле.
