Lexus CT 200h (2011-2017) — блок предохранителей

Lexus CT 200h (A10) (2011-2017) — Схема блока предохранителей

Год производства: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Предохранитель прикуривателя (розетка) на Lexus CT200h Это предохранитель номер 31 «PWR OUTLET» в блоке предохранителей на приборной панели.

Блок предохранителей в салоне

Расположение блока предохранителей

Блок предохранителей расположен под панелью приборов (слева), под крышкой.

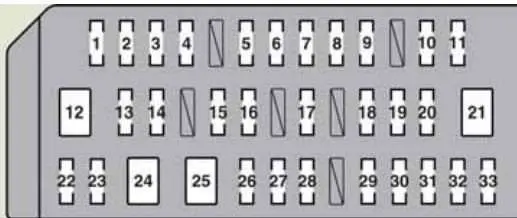

Схема блока предохранителей

Назначение предохранителей в салоне

Нет.	имя	Ампер [A]	описание
1	КОДА	10	Задний противотуманный фонарь; Ручка ручной регулировки фар; Фары (дальний свет); Тормозные и задние фонари; Подсветка номерного знака; Передние габаритные огни.
2	ПАНЕЛЬ	10	Системный звук; Датчик системы помощи при парковке Lexus; Выключатель размораживания стеклоочистителей; Навигационная система; Открытие лючка бензобака; Подсветка бардачка; Выключатель очистителя фар; Аварийный выключатель освещения; Ручка ручной регулировки фар; Кондиционер; Внешние зеркала заднего вида; Переключатели режимов движения; Позиционный переключатель P; Ручка управления освещением панели приборов; Индикаторы положения передач; Выключатели обогрева сидений; Переключатель подогрева руля; Предаварийный тормозной выключатель.
3	IGN	10	Тормозная система с электронным управлением; Интеллектуальная система входа и запуска; Многоточечная система впрыска; Многоточечная система последовательного впрыска; Тормозные и задние фонари; Подушка безопасности SRS.
4	MET	7,5	Счетчики и индикаторы
5	WIP	30	Уборочные машины
6	RR незавершенное производство	20	Задний дворник и омыватель ветрового стекла
7	СТИРАЛЬНАЯ МАШИНА	15	Кристаллическая шайба
8	кондиционер	10	Кондиционер
9	РЕЗИНКА	10	Выключатель обогревателя стеклоочистителей; Система автоматического корректора фар.
10	ЭБУ-ИГ №2	10	Дворники; монитор системы помощи при парковке Lexus; Датчик системы помощи при парковке Lexus; Тормозная система с электронным управлением; Навигационная система; Электроусилитель руля; Указатели направления; Аварийное освещение; датчик рыскания и ускорения; Очистка фар; Внешние зеркала заднего вида; Переключатели режимов движения; Верхняя консоль; Предаварийные ремни безопасности; Выключатели обогрева сидений; Переключатель подогрева руля; Динамический радарный круиз-контроль.
11	ЭБУ-ИГ №1	10	Нет цепи
12	S / КРЫША	30	Люк
13	ПОРТА РЛ	25	Электрические окна
14	ДЕРЖАТЕЛЬ RR	25	Электрические окна
15	D ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические стеклоподъемники; Внешние зеркала заднего вида.
16	P ПЕРЕДНЯЯ ДВЕРЬ	25	Электрические стеклоподъемники; Внешние зеркала заднего вида.
17	STOP	10	Сигнал экстренного торможения; Тормозные и задние фонари; Тормозная система с электронным управлением; Система предаварийной безопасности.
18	РР противотуманные фары	7,5	Задний противотуманный фонарь; Тормозные и задние фонари.
19	ОТКРЫТЬ ТОПЛИВО	7,5	Откройте дверцу топливного бака
20	OBD	7,5	Бортовая система диагностики
21	СИДЕНЬЕ НА КОЛЕСАХ	30	Электрический стул
22	ПТ ТУМАН	15	Передние противотуманные фары
23	ДВУХМЕСТНЫЙ БЛОК	25	Двойная система блокировки
24	СИДЕНЬЕ P-PWR	30	Электрический стул
25	PSB	30	Предаварийные ремни безопасности
26	СТРГ ХТР	10	Рулевое колесо с подогревом
27	ПОРТА № 1	25	Электрическая система блокировки дверей
28	SEAT HTR ФЛ	10	Подогревы сидений
29	SEAT HTR FR	10	Подогревы сидений
30	РАД №2	7,5	Системный звук; монитор системы помощи при парковке Lexus; Навигационная система; Верхняя консоль.
31	ВЫХОД МОЩНОСТИ	15	Presa di Corrente
32	ЭБУ-ACC	10	Кондиционер; Переключатель наружного зеркала заднего вида
33	ВЫХОД PWR2	15	Нет цепи

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей расположен в моторном отсеке (слева).

Нажмите на дверцу и снимите крышку.

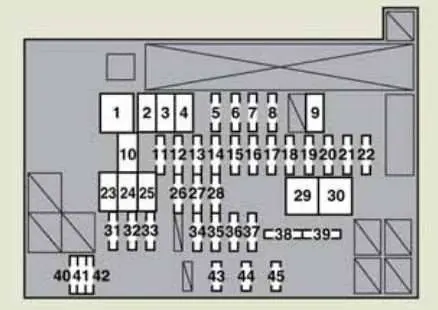

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

Нет.	имя	Ампер [A]	описание
1	DC / DC	125	Инверторы и преобразователи
2	HTR	50	Кондиционер
3	RDI	30	Электрические вентиляторы охлаждения
4	CDS	30	Электрические вентиляторы охлаждения
5	КОЛЕСО № 1	15	Аудиосистема, навигационная система
6	S-КАРНИС	10	Навигационная система
7	АНГ Ж/П	30	Система охлаждения
8	ГЛАВНАЯ АБС № 2	7,5	Тормозная система с электронным управлением
9	H-LP CLN	30	Очиститель фар
10	П С МТР	30	Система управления положением P
11	АМПЕР №2	30	Система диффузии звука
12	ETCS	10	Многопортовая система впрыска; Многоточечная система последовательного впрыска.
13	IGCT	30	PCU, IGCT n. 2, ИГКТ н. 3
14	ДК/ДК-С	5	Инверторы и преобразователи
15	P КОН ГЛАВНЫЙ	7,5	Система управления положением Р; P-позиционный переключатель
16	AM2	7,5	Система энергоменеджмента
17	ЭБУ-Б2	7,5	Интеллектуальная система входа и запуска.
18	МАЙ — ПЯТНИЦА	10	Нет цепи
19	ЭБУ-Б3	10	Кондиционер
20	ПОВОРОТ И ЗВТ	10	Направления; Аварийное освещение.
21	АМПЕР №1	30	Система диффузии звука
22	ГЛАВНАЯ АБС № 1	20	Тормозная система с электронным управлением
23	П/И 2	40	Система управления положением Р; Рог; Фары (ближний свет); Реверсивный свет.
24	АБС МТР 1	30	Тормозная система с электронным управлением
25	АБС МТР 2	30	Тормозная система с электронным управлением
26	H-LP ПРИВЕТ ГЛАВНЫЙ	20	H-LP RH ПРИВЕТ, H-LP LH ПРИВЕТ
27	DRL	7,5	Система дневных ходовых огней
28	ПОРТА №2	25	Электрическая система блокировки дверей
29	П/И 1	60	IG2, ДИРЕКТОР EFI, НАЙДЕН БАТТ
30	EPS	60	Электроусилитель рулевого управления
31	PCU	10	Гибридная система
32	ИГКТ № 2	10	Гибридная система; Система управления положением Р; Система энергоменеджмента.
33	ИГКТ № 3	10	Система охлаждения
34	вагранка	10	Освещение багажника; Потолочный модуль; Внутреннее освещение; Персональное освещение; Подсветка солнцезащитного козырька; Подсветка места для ног.
35	ЭБУ-Б	7,5	Интеллектуальная система входа и взлета; Индикаторы и счетчики; Внешние зеркала заднего вида; Кондиционер; Система памяти водительского положения; Электроусилитель руля; Часы.
36	H-LP ЛЕВЫЙ ВЫСОКИЙ	10	Левая фара (дальний свет)
37	H-LP RH HI	10	Фара (дальний свет)
38	ЭФИ № 2	10	Многопортовая система впрыска; Многопортовая система последовательного впрыска; Вытяжная система; Насосный модуль с ключом; Электрические вентиляторы охлаждения.
39	М-HTR	10	Наружные зеркала заднего вида спущены
40	ЗАПАСНЫЕ ЧАСТИ	30	Запасной предохранитель
41	ЗАПАСНЫЕ ЧАСТИ	10	Запасной предохранитель
42	ЗАПАСНЫЕ ЧАСТИ	7,5	Запасной предохранитель
43	ОСНОВНЫЕ ПИИ	20	Многоточечная система впрыска; Многоточечная система последовательного впрыска; Система охлаждения; ЭФИ №2.
44	БАТАРЕЯ ВЕНТИЛЯТОРА	10	Вентилятор охлаждения аккумулятора
45	IG2	20	Гибридная система; Многоточечная система впрыска; Многоточечная система последовательного впрыска; МЕТ, IGN, с Система энергоменеджмента.
