Land Rover Range Rover Evoque (2012-2018…) — Блок предохранителей
Содержание [-]
KLand Rover Range Rover Evoque (2012-2018…) — Схема блока предохранителей
Год производства: 2012, 2013, 2014, 2015, 2016, 2017, 2018
Прикуриватель Land Rover Range Rover Evoque (розетка) это предохранители нет. 52 (прикуриватель), н. 53 (розетка для аксессуаров в бардачке), n. 55 (розетка питания для аксессуаров на задней консоли) и n. 63 (розетка дополнительного питания в багажном отделении) в держателе предохранителей в салоне.
Расположение блока предохранителей
Вано моторе
Пассажирский салон
Блоков предохранителей два: первый расположен в перчаточном ящике (за приборной панелью), второй — под перчаточным ящиком (за нижней панелью доступа).
Багажное отделение
Верхний и нижний блоки предохранителей расположены за панелью с левой стороны багажника.

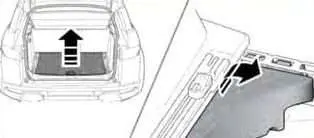

Блок предохранителей под полом находится в багажнике.
2012, 2013, 2014, 2015
Назначение предохранителей в подкапотном блоке предохранителей (2012-2015 гг.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | Диод | Питание системы управления двигателем |
| 2 | 5 | Модуль напряжения питания |
| 3 | 80 | Вентиляторы охлаждения |
| 4 | 60 | Дизель – Канделетт |
| 5 | 80 | Электроусилитель руля (EPAS) |
| 6 | 15 | Датчики кислорода |
| 7 | 5 | Управление двигателем; Муфта компрессора кондиционера (A/C); Интеллектуальная остановка/запуск двигателя. |
| 8 | 20 | Система управления двигателем (2.0 л бензин, 2.2 л дизель) |
| 9 | 10 | Дизель – Датчики двигателя |
| 9 | 10 | Система управления двигателем (дизель 2.0 л, дизель 2.2 л) |
| 9 | 10 | Жидкость для выхлопных газов дизельных двигателей (DEF) (дизель 2.0 л) |
| 10 | 20 | Автоматическая коробка передач |
| 11 | 10 | Датчики дизельных и бензиновых двигателей |
| 12 | 15 | дизель: Байпас системы рециркуляции отработавших газов (EGR); Датчик воды в топливе. |
| 12 | 15 | Бензин – Катушки зажигания |
| 13 | 10 | Муфта компрессора кондиционера |
| 14 | 15 | Система управления двигателем (2.0 л бензин, 2.2 л дизель) |
| 14 | 10 | Система управления двигателем (Дизель 2.0 л) |
| 15 | 40 | Аввиаменто |
| 16 | 100 | ПТК-нагреватель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Модуль качества напряжения; Блок предохранителей в багажнике. |
| 22 | 30 | Передние дворники |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 30 | |
| 25 | 30 | Противоугонная система |
| 26 | 40 | Противоугонная система |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Вентилятор отопителя |
| 29 | 30 | Электрический тормоз прицепа – Австралия |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Корно |
| 32 | 20 | Дополнительный отопитель |
| 32 | 20 | Антиблокировочная тормозная система (ABS) |
| 33 | 5 | Катушки реле: Рог, подогрев лобового стекла, топливный насос, затянулось. |
| 34 | 40 | Обогрев лобового стекла, левая сторона |
| 35 | 40 | Обогрев лобового стекла, правое |
| 36 | 5 | Вспомогательный водяной насос |
| 37 | 20 | Топливный насос |
| 38 | 5 | Летающий модуль |
| 39 | 5 | Адаптивный круиз-контроль (ACC) |
| 40 | 5 | Адаптивная система переднего освещения (AFS) — правая фара |
| 41 | 5 | Адаптивная система переднего освещения (AFS) — левая фара |
| 42 | 5 | Управление фарами; Блок управления динамическим корректором фар; Камера заднего вида. |
| 43 | 5 | Помощь дальнего света; Камера заднего вида; Обмотки реле кондиционера/обогрева сидений. |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | дизель: Вспомогательный водяной насос; Датчик воды в топливе. |
Назначение предохранителей в блоке предохранителей салона (2012-2015 гг.).
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Интеллектуальный приемник ключей; Датчик сигнализации; Система контроля давления в шинах (TPMS). |
| 2 | – | – |
| 3 | 10 | Передние противотуманные фары |
| 4 | – | – |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Блок предохранителей в моторном отсеке и багажнике |
| 6 | 5 | Адаптивная динамика; Электрический модуль управления дифференциалом (E-diff). |
| 7 | – | – |
| 8 | 25 | Модуль пассажирской двери |
| 9 | 5 | Электрический стояночный тормоз |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Фонари заднего хода для прицепов |
| 12 | 5 | Фонари заднего хода |
| 13 | – | – |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Электроусилитель руля |
| 17 | 5 | Модуль контроля доступа без ключа |
| 18 | – | – |
| 19 | 5 | Модуль управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль (ACC) |
| 21 | 5 | блок управления отопителем PTC; Переключатель центральной консоли; Внешний консольный переключатель. |
| 22 | 5 | Автоматическая коробка передач |
| 23 | – | – |
| 24 | 5 | Задний противотуманный фонарь правый |
| 25 | 5 | Задний противотуманный фонарь, левая сторона |
| 26 | – | – |
| 27 | 10 | Габаритные огни прицепа |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Датчик дождя; Выключатель дополнительных ламп; Модуль напряжения; Датчик влажности; Подушка безопасности пассажира вышла из строя. |
| 32 | 25 | Модуль водительской двери |
| 33 | – | – |
| 34 | 10 | Замок крышки бензобака; Отпирание крышки бензобака. |
| 35 | – | – |
| 36 | 5 | Фара на аккумуляторе |
| 37 | 20 | Модуль контроля доступа без ключа |
| 38 | 15 | Кристаллическая шайба |
| 39 | 25 | Модуль задней левой двери багажника |
| 40 | 5 | Выключатель стеклоподъемника водительской двери; Часы; Логичный переход с переднего поясничного отдела. |
| 41 | – | – |
| 42 | 30 | Переднее водительское сиденье |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль задней правой двери багажника |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | – | – |
| 47 | 20 | Блок управления жалюзи |
| 48 | 15 | Блок питания буксировочного крюка |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Более легкий |
| 53 | 20 | Розетка для аксессуаров Cubby Box |
| 54 | – | – |
| 55 | 20 | Розетка для аксессуаров задней консоли |
| 56 | 10 | Дополнительная система пассивной безопасности (SRS) |
| 57 | 10 | Внутреннее освещение |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Датчик присутствия; Индикатор отключения подушки безопасности пассажира. |
| 61 | 5 | Блок управления запуском |
| 62 | 10 | Кондиционер |
| 63 | 20 | Розетка для пусковых аксессуаров |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | – | – |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажника (2012-2014 гг.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| FA1 | 10 | Сенсорный экран |
| FA2 | 15 | Радиомодуль |
| FA3 | 10 | Цифровой радио- и ТВ-модуль |
| FA4 | 15 | Развлечения на заднем сиденье |
| FA5 | 5 | Переключатели сиденья |
| FA6 | 30 | Электрический стояночный тормоз |
| FA7 | 15 | Задний стеклоочиститель |
| FA8 | 30 | Электрический стояночный тормоз |
| FA9 | – | – |
| FA10 | 5 | Усилитель звука |
| FA11 | 40 | Усилитель звука |
| FA12 | – | – |
| FB1 | 5 | Адаптивная динамика |
| FB2 | 15 | И дифференциальный модуль |
| FB3 | 15 | Обогрев водительского сиденья |
| FB4 | 15 | Обогрев пассажирского сиденья |
| FB5 | 30 | Адаптивная динамика |
| FB6 | 25 | Электрическая дверь багажного отделения |
| FB7 | 5 | Радиочастотный приемник подогревателя топлива |
| FB8 | 10 | Приборная доска |
| FB9 | 5 | Камера приближения |
| FB10 | 5 | Мониторинг слепых зон |
| FB11 | – | – |
| FB12 | – | – |
Назначение предохранителей в блоке предохранителей багажника (2015 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| Верхний блок предохранителей | ||
| FB1 | 5 | Адаптивная динамика |
| FB2 | 15 | Модуль электрического дифференциального управления (E-diff) |
| FB3 | 10 | Центр новостей |
| FB4 | 5 | Дверной модуль |
| FB5 | 30 | Адаптивная динамика |
| FB6 | 25 | Электрическая дверь багажного отделения |
| FB7 | 5 | Ресивер дополнительного отопителя |
| FB8 | 5 | Переключатели сиденья водителя/пассажира |
| FB9 | – | – |
| FB10 | 10 | Система контроля слепых зон (BSM), камера заднего вида |
| FB11 | 40 | Усилитель звука |
| FB12 | – | – |
| Нижний блок предохранителей | ||
| FA1 | 30 | Модуль электрического дифференциального управления (E-diff) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | Модуль электрического дифференциального управления (E-diff) |
| FA4 | 10 | Дорожная телематика |
| FA5 | 20 | Подогрев водительского сиденья/кондиционер |
| FA6 | 20 | Подогрев пассажирского сиденья/кондиционер |
| FA7 | 5 | Модуль датчика нагрузки |
| FA8 | 5 | Внутреннее зеркало заднего вида с затемнением/Ассистент дальнего света |
| FA9 | 20 | Обогрев заднего сиденья с левой стороны |
| FA10 | 20 | Подогрев правого заднего сиденья |
| FA11 | 30 | Электрический стояночный тормоз (EPB) |
| FA12 | 30 | Электрический стояночный тормоз (EPB) |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран, панель управления встроена спереди |
| 2 | 10 | Усилитель звука |
| 3 | – | – |
| 4 | 10 | Навигация, ТВ-тюнер |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио/видео ввода/вывода |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Встроенные передняя и задняя панели управления – отопление и вентиляция. |
| 16 | 20 | Подогреватель топлива |
2016
Назначение предохранителей в блоке предохранителей моторного отсека (2016 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Система управления двигателем |
| 2 | 5 | Управление электричеством |
| 3 | 80 | Усилитель руля |
| 4 | – | – |
| 5 | 100 | Вентиляторы охлаждения двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | – | – |
| 8 | 20 | Система управления двигателем |
| 9 | 10 | Выбросы транспортных средств |
| 10 | – | – |
| 11 | 10 | Система управления двигателем |
| 12 | 15 | Система управления двигателем |
| 13 | – | – |
| 14 | 15 | Система управления двигателем |
| 15 | 40 | Аввиаменто |
| 16 | 100 | нагреватель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Управление электричеством |
| 22 | 30 | Передние дворники |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | – | – |
| 25 | 40 | Антиблокировочная тормозная система (ABS) |
| 26 | 40 | АБС |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Вентилятор отопителя |
| 29 | 30 | Электрический тормоз прицепа |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рог |
| 32 | 10 | Кондиционер (А/С) |
| 33 | 5 | Рог; Подогрев лобового стекла; Система электроснабжения. |
| 34 | 40 | Обогрев лобового стекла — левая сторона |
| 35 | 40 | Обогрев лобового стекла – правая сторона |
| 36 | 5 | Система управления двигателем. Кондиционер |
| 37 | 20 | Система электропитания |
| 38 | 20 | Фара – левая сторона |
| 39 | 20 | Фара – правая сторона |
| 40 | 5 | Адаптивная система переднего освещения (AFS) — правая фара |
| 41 | 5 | AFS — левая фара |
| 42 | 5 | Маяки. Регулировка фар. Задняя камера |
| 43 | – | – |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Опорный полузащитник |
Назначение предохранителей в блоке предохранителей салона (2016 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Интеллектуальный приемник ключей. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | – | – |
| 3 | 10 | Передние противотуманные фары |
| 4 | – | – |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | – | – |
| 8 | 25 | Модуль пассажирской двери |
| 9 | 5 | Электрический стояночный тормоз (EPB) |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Прицеп с фонарем заднего хода |
| 12 | 5 | Фонари заднего хода |
| 13 | – | – |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивный вход |
| 18 | 5 | Вспомогательный насос охлаждающей жидкости |
| 19 | 5 | Управление двигателем |
| 20 | 5 | Адаптивный круиз-контроль (ACC) |
| 21 | 5 | PTC-выключатель обогрева центральной консоли. Включите внешнюю панель управления |
| 22 | 5 | Автоматическая коробка передач |
| 23 | – | – |
| 24 | 5 | Правый задний противотуманный фонарь |
| 25 | 5 | Левый задний противотуманный фонарь |
| 26 | – | – |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Датчик дождя. Дополнительный выключатель лампы. Датчик влажности |
| 32 | 25 | Модуль водительской двери |
| 33 | – | – |
| 34 | – | – |
| 35 | – | – |
| 36 | – | – |
| 37 | 20 | Бесключевой автомобильный модуль |
| 38 | 15 | Кристаллическая шайба |
| 39 | 25 | Модуль задней левой двери багажника |
| 40 | 5 | Переключатель стеклоподъемника водительской двери |
| 41 | – | – |
| 42 | 30 | Водительское место |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль задней правой двери багажника |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | – | – |
| 47 | 20 | сухожилие |
| 48 | 15 | Источник питания сцепного устройства прицепа |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Более легкий |
| 53 | 20 | Розетка для аксессуаров Cubby Box |
| 54 | – | – |
| 55 | 20 | Розетка для аксессуаров задней консоли |
| 56 | 10 | Дополнительная система пассивной безопасности (SRS) |
| 57 | 10 | Внутреннее освещение |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Датчик присутствия. Индикатор отключения подушки безопасности пассажира |
| 61 | 5 | Аввио дель моторе |
| 62 | – | – |
| 63 | 20 | Розетка для пусковых аксессуаров |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | – | – |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажника (2016 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 30 | Системы полного привода (4WD) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | Системы полного привода |
| FA4 | 10 | Телематика |
| FA5 | 20 | Подогрев водительского сиденья/кондиционер |
| FA6 | 20 | Подогрев передних сидений/кондиционер |
| FA7 | – | – |
| FA8 | 5 | Зеркало заднего вида. Автоматический дальний свет (AHB) |
| FA9 | 20 | Обогрев заднего сиденья с левой стороны |
| FA10 | 20 | Подогрев правого заднего сиденья |
| FA11 | – | – |
| FA12 | – | – |
| Нижний блок предохранителей | ||
| FB1 | – | – |
| FB2 | 5 | Адаптивный круиз-контроль (ACC) |
| FB3 | 10 | Щиток приборов |
| FB4 | 5 | Дверной модуль |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | 25 | Электрическая дверь багажного отделения |
| FB7 | – | – |
| FB8 | 15 | Переключатели сиденья водителя/пассажира |
| FB9 | 10 | Проекционный дисплей (HUD) |
| FB10 | 10 | Мониторинг слепых зон (BSM) |
| FB11 | 40 | Усилитель звука |
| FB12 | 20 | Усилитель звука |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Встроенная передняя панель управления |
| 2 | 10 | Усилитель звука |
| 3 | 10 | Жест задней двери |
| 4 | 10 | Навигация. телефон |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио/видео ввода/вывода |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Встроенные передняя и задняя панели управления – отопление и вентиляция. |
| 16 | – | – |
2017
Назначение предохранителей в блоке предохранителей моторного отсека (2017 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Система управления двигателем |
| 2 | 5 | Система управления двигателем |
| 3 | 80 | Усилитель руля |
| 4 | – | – |
| 5 | 80 | Вентиляторы охлаждения двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | – | – |
| 8 | 20 | Система управления двигателем |
| 9 | 10 | Система управления двигателем |
| 10 | – | – |
| 11 | 10 | Система управления двигателем |
| 12 | 15 | Система управления двигателем |
| 13 | – | – |
| 14 | 15 | Охлаждение двигателя |
| 15 | 40 | Система управления двигателем |
| 16 | 100 | Дополнительный отопитель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Управление электричеством |
| 22 | 30 | Стеклоочиститель |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 40 | Аввиаменто |
| 25 | 40 | Антиблокировочная тормозная система (ABS) |
| 26 | 40 | АБС |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Двигатель вентилятора отопителя |
| 29 | – | – |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рог |
| 32 | 10 | Кондиционер (А/С) |
| 33 | 5 | Два; Подогрев лобового стекла; Система электроснабжения. |
| 34 | 40 | Обогрев левого лобового стекла |
| 35 | 40 | Правое лобовое стекло с подогревом |
| 36 | 5 | Система управления двигателем. Кондиционер |
| 37 | 20 | Система электропитания |
| 38 | 20 | Светодиодные фары |
| 39 | 20 | Светодиодные фары |
| 40 | 5 | Освещение кривой правой фары |
| 41 | 5 | Подсветка кривой левой фары |
| 42 | 5 | Маяки. Динамический корректор фар. |
| 43 | – | – |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Опорный полузащитник |
Назначение предохранителей в блоке предохранителей салона (2017 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Интеллектуальный приемник ключей. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | – | – |
| 3 | 10 | Передние противотуманные фары |
| 4 | – | – |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | – | – |
| 8 | 25 | Модуль пассажирской двери |
| 9 | – | – |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Фонари заднего хода для прицепов |
| 12 | 5 | Фонари заднего хода |
| 13 | – | – |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивный вход |
| 18 | 5 | Охлаждение двигателя |
| 19 | 5 | Система управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль |
| 21 | 5 | Переключатели на центральной консоли. Переключатели на приборной панели подвесного мотора |
| 22 | 5 | Автоматическая коробка передач |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Противотуманные фары прицепа |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Датчик дождя. Выключатель лампы. Управление электричеством. Датчик влажности |
| 32 | 25 | Модуль водительской двери |
| 33 | – | – |
| 34 | 10 | Топливная карта |
| 35 | – | – |
| 36 | 5 | Индикатор резервной батареи |
| 37 | 20 | Бесключевой доступ |
| 38 | 15 | Кристаллическая шайба |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника водительской двери |
| 41 | 5 | Дверной модуль |
| 42 | 30 | Водительское место |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль задней правой двери багажника |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | – | – |
| 47 | 20 | Тенда да подошва |
| 48 | 15 | Блок питания буксировочного крюка |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Более легкий |
| 53 | 20 | Розетка для аксессуаров Cubby Box |
| 54 | – | – |
| 55 | 20 | Розетка для аксессуаров задней консоли |
| 56 | 10 | Дополнительная система пассивной безопасности (SRS) |
| 57 | 10 | Внутреннее освещение |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Датчик присутствия. Индикатор состояния подушки безопасности |
| 61 | 5 | Аввио дель моторе |
| 62 | – | – |
| 63 | 20 | Розетка для аксессуаров багажного отделения |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | – | – |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажника (2017 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 30 | Динамический контроль устойчивости (DSC) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | Системы полного привода |
| FA4 | 10 | Телематика |
| FA5 | 20 | Сиденье водителя с подогревом или кондиционером |
| FA6 | 20 | Сиденье переднего пассажира с подогревом или кондиционером |
| FA7 | – | – |
| FA8 | 5 | Зеркало заднего вида. Автоматическая система управления дальним светом (AHBA). |
| FA9 | 20 | Подогрев левого заднего сиденья |
| FA10 | 20 | Подогрев правого заднего сиденья |
| FA11 | – | – |
| FA12 | 25 | Электрическая дверь багажного отделения |
| Нижний блок предохранителей | ||
| FB1 | – | – |
| FB2 | 5 | Адаптивный круиз-контроль |
| FB3 | 10 | Щиток приборов |
| FB4 | 5 | Дверной модуль |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | – | – |
| FB7 | 5 | Дополнительный отопитель |
| FB8 | 15 | Переключатели сиденья водителя и пассажира |
| FB9 | 10 | Проекционный дисплей (HUD) |
| FB10 | 10 | Мониторинг слепых зон |
| FB11 | 40 | Усилитель звука |
| FB12 | 20 | Усилитель звука |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Встроенная передняя панель управления |
| 2 | 10 | Усилитель звука |
| 3 | 10 | Арьергардный жест |
| 4 | 10 | Навигация. телефон |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио-видео входа и выхода |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Встроенные передняя и задняя панели управления – отопление и вентиляция. |
| 16 | 20 | Дополнительный отопитель |
Назначение предохранителей в блоке предохранителей багажника (кабриолет) (2017 г.)
| Нет. | Амепри [А] | описание |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 5 | Динамический контроль устойчивости (DSC) |
| FA2 | 30 | DSC |
| FA3 | – | – |
| FA4 | 15 | Складная крыша – блочная |
| FA5 | – | – |
| FA6 | 15 | Складная крыша — переднее закрытие |
| FA7 | 10 | Телематика |
| FA8 | – | – |
| FA9 | 30 | Системы полного привода (4WD) |
| FA10 | – | – |
| FA11 | 25 | Подогрев водительского сиденья/кондиционер |
| FA12 | 5 | Распутное чувство |
| FA13 | 25 | Подогрев передних сидений/кондиционер |
| FA14 | – | – |
| FA15 | 25 | Система электропитания |
| Fa16 | 10 | Мониторинг слепых зон. Автоматическая система управления дальним светом (AH BA). Задняя камера |
| FA17 | 2 | Платный читатель |
| FA18 | 5 | Внутреннее зеркало. АХ БА. Задняя камера |
| FA19 | – | – |
| FA20 | 15 | Электрические сиденья |
| FA21 | – | – |
| FA22 | – | – |
| FA23 | 5 | Адаптивный круиз-контроль |
| FA24 | – | – |
| FA25 | – | – |
| FA26 | 10 | Дверной модуль |
| FA27 | 10 | Щиток приборов |
| FA28 | 10 | Проекционный дисплей (HUD) |
| FA29 | – | – |
| FA30 | 5 | Люк на крыше – открывающееся боковое окно |
| Нижний блок предохранителей | ||
| FB1 | 15 | Сенсорный экран. Встроенная передняя панель управления |
| FB2 | 10 | Усилитель звука |
| FB3 | 10 | Развлекательные системы |
| FB4 | 10 | Навигация. Панель аудио-видео входа и выхода |
| FB5 | 15 | Аудио головное устройство |
| FB6 | 15 | Панель аудио-видео входа и выхода |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FB13 | – | – |
| FB14 | – | – |
| FB15 | 15 | Отопление и вентиляция |
| FB16 | 20 | Дополнительный отопитель |
ПРОЧИТАЙТЕ Land Rover Range Rover Sport (2016-2019…) – блок предохранителей
2018
Назначение предохранителей в блоке предохранителей моторного отсека (2018 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 30 | Система управления двигателем |
| 2 | 5 | Управление электричеством (только дизель). Система управления двигателем (только бензин) |
| 3 | 80 | Усилитель руля |
| 4 | – | – |
| 5 | 100 | Охлаждение двигателя |
| 6 | 15 | Система управления двигателем |
| 7 | – | – |
| 8 | 15 | Система управления двигателем |
| 9 | 10 | Система управления двигателем |
| 10 | – | – |
| 11 | 10 | Система управления двигателем |
| 12 | 10 | Система управления двигателем |
| 13 | – | – |
| 14 | 10 | Система управления двигателем (только дизель) |
| 14 | 10 | Охлаждение двигателя (только бензин) |
| 15 | 40 | Система управления двигателем |
| 16 | 100 | Дополнительный отопитель |
| 17 | 60 | Блок предохранителей в салоне |
| 18 | 60 | Блок предохранителей в салоне |
| 19 | 60 | Блок предохранителей в багажнике |
| 20 | 60 | Блок предохранителей в багажнике |
| 21 | 60 | Управление электричеством |
| 22 | 30 | Стеклоочиститель |
| 23 | 40 | Блок предохранителей в салоне |
| 24 | 40 | Запуск (только дизель и бензин) |
| 25 | 40 | Антиблокировочная тормозная система (ABS) |
| 26 | 40 | Антиблокировочная тормозная система (ABS) |
| 27 | 40 | Блок предохранителей в салоне |
| 28 | 40 | Двигатель вентилятора отопителя |
| 29 | – | – |
| 30 | 15 | Омыватели фар |
| 31 | 15 | Рог |
| 32 | 10 | Кондиционер (А/С) |
| 33 | 5 | Рог; Подогрев лобового стекла; Система электроснабжения. |
| 34 | 40 | Обогрев левого лобового стекла |
| 35 | 40 | Обогрев лобового стекла с правой стороны |
| 36 | 5 | Система управления двигателем. Кондиционер |
| 37 | 25 | Система электропитания |
| 38 | 20 | Светодиодные фары |
| 39 | 20 | Светодиодные фары |
| 40 | 5 | Освещение кривой правой фары |
| 41 | 5 | Подсветка кривой левой фары |
| 42 | 5 | Регулировка угла наклона фар |
| 43 | – | – |
| 44 | 10 | Рулевое колесо с подогревом |
| 45 | 5 | Опорный полузащитник |
Назначение предохранителей в блоке предохранителей салона (2018 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 5 | Интеллектуальный приемник ключей. Датчик сигнализации. Система контроля давления в шинах (TPMS) |
| 2 | – | – |
| 3 | 10 | Передние противотуманные фары |
| 4 | – | – |
| 5 | 5 | Антиблокировочная тормозная система (ABS) |
| 6 | 5 | Адаптивная динамика. Электрический дифференциал |
| 7 | – | – |
| 8 | 25 | Модуль пассажирской двери |
| 9 | – | – |
| 10 | 5 | Форсунки омывателя с подогревом |
| 11 | 10 | Прицеп с фонарем заднего хода |
| 12 | 5 | Фонари заднего хода |
| 13 | – | – |
| 14 | 5 | Выключатель педали тормоза |
| 15 | 30 | Обогрев заднего стекла |
| 16 | 5 | Усилитель руля |
| 17 | 5 | Пассивный вход |
| 18 | 5 | Охлаждение двигателя |
| 19 | 5 | Система управления двигателем |
| 20 | 5 | Адаптивный круиз-контроль |
| 21 | 5 | Переключатели на центральной консоли. Переключатели на приборной панели подвесного мотора |
| 22 | 5 | Автоматическая коробка передач |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | 10 | Противотуманные фары прицепа |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 5 | Датчик дождя. Выключатель лампы. Управление электричеством. Датчик влажности |
| 32 | 25 | Модуль водительской двери |
| 33 | – | – |
| 34 | 10 | Топливная карта |
| 35 | – | – |
| 36 | 5 | Индикатор резервной батареи |
| 37 | 20 | Бесключевой доступ |
| 38 | 15 | Кристаллическая шайба |
| 39 | 25 | Модуль левой задней двери |
| 40 | 5 | Переключатель стеклоподъемника водительской двери |
| 41 | 5 | Дверной модуль |
| 42 | 30 | Водительское место |
| 43 | 15 | Омыватель заднего стекла |
| 44 | 25 | Модуль задней правой двери багажника |
| 45 | 30 | Сиденье переднего пассажира |
| 46 | – | – |
| 47 | 20 | Тенда да подошва |
| 48 | 15 | Блок питания буксировочного крюка |
| 49 | – | – |
| 50 | – | – |
| 51 | 5 | Переключатели на рулевом колесе |
| 52 | 20 | Более легкий |
| 53 | 20 | Розетка для аксессуаров Cubby Box |
| 54 | – | – |
| 55 | 20 | Розетка для аксессуаров задней консоли |
| 56 | 10 | Дополнительная система удержания (SRS) |
| 57 | 10 | Внутреннее освещение |
| 58 | – | – |
| 59 | – | – |
| 60 | 5 | Датчик присутствия. Индикатор состояния подушки безопасности |
| 61 | 5 | Аввио дель моторе |
| 63 | 20 | Розетка для аксессуаров багажного отделения |
| 64 | – | – |
| 65 | – | – |
| 66 | 5 | Диагностика |
| 67 | 15 | Трейлер |
| 68 | – | – |
| 69 | 15 | Автоматическая коробка передач |
Назначение предохранителей в блоке предохранителей багажника (2018 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 30 | Системы полного привода (4WD) |
| FA2 | 15 | Задний стеклоочиститель |
| FA3 | 5 | Системы полного привода |
| FA4 | 10 | Телематика |
| FA5 | 20 | Сиденье водителя с подогревом или кондиционером |
| FA6 | 20 | Сиденье переднего пассажира с подогревом или кондиционером |
| FA7 | – | – |
| FA8 | 5 | Зеркало заднего вида. Автоматическая система управления дальним светом (AHBA) |
| FA9 | 20 | Обогрев заднего сиденья с левой стороны |
| FA10 | 20 | Подогрев правого заднего сиденья |
| FA11 | – | – |
| FA12 | 25 | Электрическая дверь багажного отделения |
| Нижний блок предохранителей | ||
| FB1 | – | – |
| FB2 | 5 | Адаптивный круиз-контроль |
| FB3 | 10 | Щиток приборов |
| FB4 | 5 | Дверной модуль |
| FB5 | 30 | Адаптивная подвеска |
| FB6 | – | – |
| FB7 | 5 | Дополнительный отопитель |
| FB8 | 15 | Переключатели сиденья водителя и пассажира |
| FB9 | 10 | Проекционный дисплей (HUD) |
| FB10 | 10 | Мониторинг слепых зон |
| FB11 | 40 | Усилитель звука |
| FB12 | 20 | Усилитель звука |
| Блок предохранителей под полом | ||
| 1 | 15 | Сенсорный экран. Встроенная передняя панель управления |
| 2 | 10 | Усилитель звука |
| 3 | 10 | Жест задней двери |
| 4 | 10 | Навигация. телефон |
| 5 | 15 | Аудио головное устройство |
| 6 | 15 | Панель аудио-видео входа и выхода |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15 | Встроенные передняя и задняя панели управления – отопление и вентиляция. |
| 16 | 20 | Дополнительный отопитель |
Назначение предохранителей в блоке предохранителей багажника (кабриолет) (2018 г.)
| Нет. | Ампер [A] | описание |
|---|---|---|
| Верхний блок предохранителей | ||
| FA1 | 5 | Динамический контроль устойчивости (DSC) |
| FA2 | 30 | DSC |
| FA3 | – | – |
| FA4 | 15 | Складная крыша – блочная |
| FA5 | – | – |
| FA6 | 15 | Складная крыша — переднее закрытие |
| FA7 | 10 | Телематика |
| FA8 | – | – |
| FA9 | 30 | Системы полного привода (4WD) |
| FA10 | – | – |
| FA11 | 25 | Подогрев водительского сиденья/кондиционер |
| FA12 | 5 | Распутное чувство |
| FA13 | 25 | Подогрев передних сидений/кондиционер |
| FA14 | – | – |
| FA15 | 25 | Система электропитания |
| Fa16 | 10 | Мониторинг слепых зон. Автоматическая система управления дальним светом (AH BA). Задняя камера |
| FA17 | 2 | Платный читатель |
| FA18 | 5 | Внутреннее зеркало. АХ БА. Задняя камера |
| FA19 | – | – |
| FA20 | 15 | Электрические сиденья |
| FA21 | – | – |
| FA22 | – | – |
| FA23 | 5 | Адаптивный круиз-контроль |
| FA24 | – | – |
| FA25 | – | – |
| FA26 | 10 | Дверной модуль |
| FA27 | 10 | Щиток приборов |
| FA28 | 10 | Проекционный дисплей (HUD) |
| FA29 | – | – |
| FA30 | 5 | Люк на крыше – открывающееся боковое окно |
| Нижний блок предохранителей | ||
| FB1 | 15 | Сенсорный экран. Встроенная передняя панель управления |
| FB2 | 10 | Усилитель звука |
| FB3 | 10 | Развлекательные системы |
| FB4 | 10 | Навигация. Панель аудио-видео входа и выхода |
| FB5 | 15 | Аудио головное устройство |
| FB6 | 15 | Панель аудио-видео входа и выхода |
| FB7 | – | – |
| FB8 | – | – |
| FB9 | – | – |
| FB10 | – | – |
| FB11 | – | – |
| FB12 | – | – |
| FB13 | – | – |
| FB14 | – | – |
| FB15 | 15 | Отопление и вентиляция |
| FB16 | 20 | Дополнительный отопитель |
ПРОЧИТАЙТЕ Land Rover Range Rover (L405) (2013-2018…) – Блок предохранителей
