Любая лампочка рано или поздно перегорает, но чаще всего перегорают ближний свет, так как они часто используются в качестве ДХО и вырабатывают свой ресурс даже днем. Сегодня мы не поедем на СТО, а попробуем заменить лампочку ближнего света Форд Фокус 2 своими силами.

Какие стоят

Выпуск второго поколения Форд Фокус начался в 2004 году и продолжался до 2011 года, а в 2008 году был проведен достаточно глубокий рестайлинг.

Ford Focus 2 до фейслифтинга (слева) и после

Отличия фар до рестайла и после рестайлинга

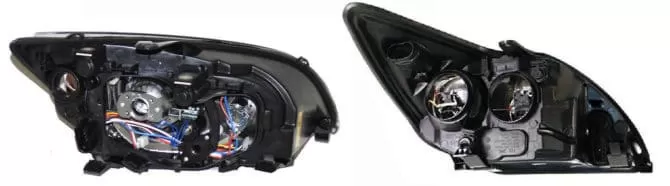

Задняя часть фары Ford Focus до (слева) и после фейслифтинга (крышка и фары сняты)

Как видно на фото выше, фары автомобиля также претерпели изменения – они получили другую, более агрессивную форму. Но доработка коснулась и конструкции некоторых внутренних узлов фонарей. Так, если до рестайлинга крышка была общей для дальнего и ближнего модулей, то после рестайлинга модули получили отдельные люки, каждый со своим багажником.

Однако изменения никак не коснулись источников света. В обоих случаях используются лампы H1 и H7 для дальнего и ближнего света соответственно. Оба галогенные и имеют мощность 55 Вт.

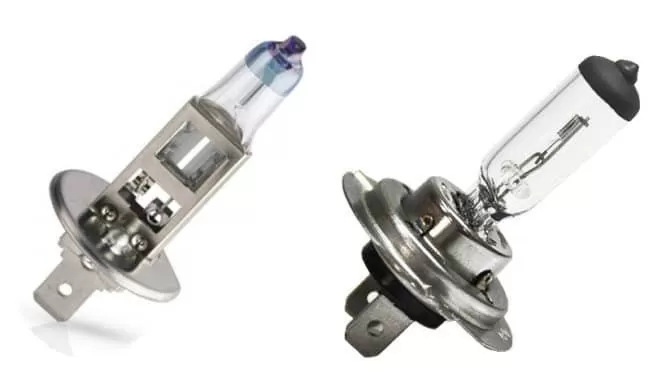

Лампа дальнего света (слева) и ближнего света Ford Focus 2

Рейтинг лучших моделей

Довольно сложно классифицировать лучшие фары ближнего света для Ford Focus 2, поскольку некоторые из них служат дольше, некоторые светят ярче, а некоторые имеют хорошее соотношение цены и качества. Поэтому я решил сначала классифицировать ближний свет по определенным критериям, а потом классифицировать их. Будем заказывать так:

Стандартный галоген.
Долгий срок службы.
Увеличенный световой поток.
С эффектом ксенона.

А теперь разберем устройства по классификации.

Стандартные галогенные

Фото	Устройство	Ориентировочная стоимость, руб.	Особенности

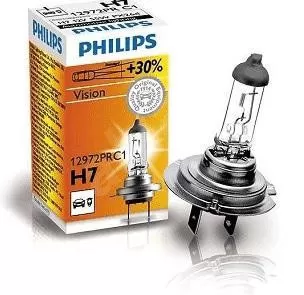

	Филипс Видение H7	360	хорошее соотношение цены и качества
	MTF Light H7 Стандарт	350	полный аналог штатной фордовской лампы
	Оригинальная линейка Osram H7	270	срок годности около года, приемлемая цена

Длительный срок службы

Фото	Устройство	Ориентировочная стоимость, руб.	Особенности
	Philips LongLife EcoVision H7	640	заявленный срок службы: до 100 000 км пробега во включенном состоянии
	Осрам Ультра Лайф H7	750	заявленный срок годности — до 4 лет

Повышенный световой поток

Фото	Устройство	Ориентировочная стоимость, руб.	Особенности
	Гоночное зрение Philips H7 +150%	1320	яркость в полтора раза выше яркости штатной лампы
	МОГ Легкая H7 Аргентум +80%	1100	хорошее соотношение цены и качества
	Osram Night Breaker Laser H7 +130%	1390	газонаполненный — чистый ксенон — гарантирует высокую цветопередачу (CRI)

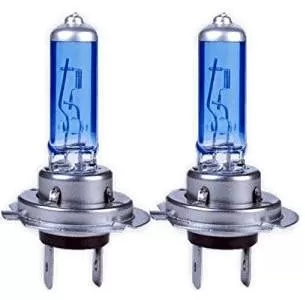

С эффектом ксенона

Фото	Устройство	Ориентировочная стоимость, руб.	Особенности
	Philips Уайт Вижн H7	1270	повышенная контрастность предметов, холодный свет не дает расслабиться и заснуть за рулем
	Осрам Глубокий Холодный Синий	720	свет максимально приближен к дневному свету в солнечный полдень, хорошее соотношение цена/качество
	IPF Xenon White H7 +100%	2200	увеличенный световой поток

Процесс замены

С лампами и фарами разобрались, пора решать, как поменять сгоревшие «ближние» лампы на Форде. Для этого на всех модификациях Форд Фокус 2 нужно снять фару. Из инструментов и приспособлений нам понадобятся:

длинная плоская отвертка;
ключ Torx 30 (по возможности);
чистые перчатки;
замена ламп головного света.

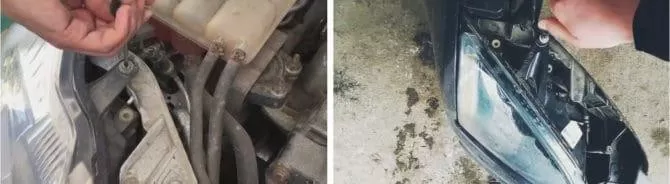

Откручиваем фиксирующий винт, он всего один. Головка винта имеет комбинированный паз, поэтому для ее извлечения можно использовать гаечный ключ или отвертку.

Снимите фиксирующий винт с помощью отвертки (слева) и ключа Torx

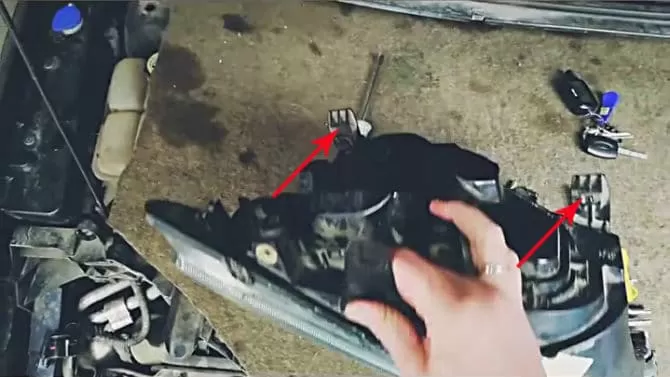

Снизу фонарик крепится защелками, которые можно вытащить той же отверткой. Для наглядности покажу их на уже списанной фаре.

Нижние защелки на фонаре Форд Фокус 2

Трясем фару и толкаем ее вперед вдоль машины, не забывая, что лампа еще висит на проводах.

Снять фару на Форд Фокус 2

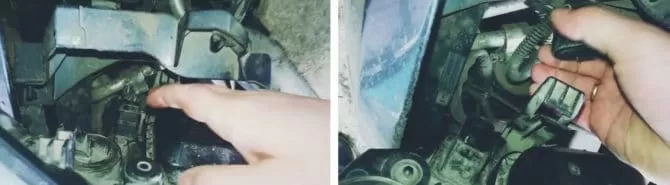

Отсоедините блок питания

Выдвигаем фару насколько позволяют провода, наклоняем ее, тянемся к блоку питания и, нажав на защелку, вытаскиваем ее из гнезда. Теперь фонарь можно разместить на верстаке, работать намного удобнее.

В примечании. Во всех модификациях Форд Фокус 2 длина проводов достаточна для замены ближнего света прямо на автомобиле. Поэтому блок не может быть удален. Не очень удобно, но вполне реально.

Сзади фары мы видим большую пластиковую крышку, которая держится на четырех защелках. Для наглядности покажу их на фаре с уже снятой крышкой (все они установлены под углом, их не видно).

Защелки крепления задней крышки фонаря Форд Фокус 2

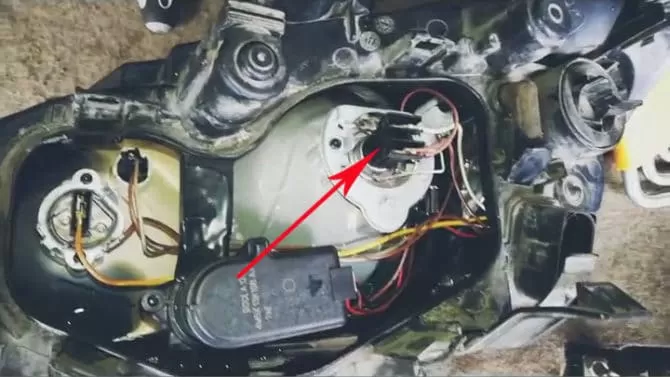

Отжимаем их и снимаем крышку. Перед нами две лампочки, дальнего и ближнего света, с размещенными в них силовыми блоками. На фото правильное устройство отвечает за зум, я отметил его стрелкой.

Лампа ближнего света (правая фара Форд Фокус 2)

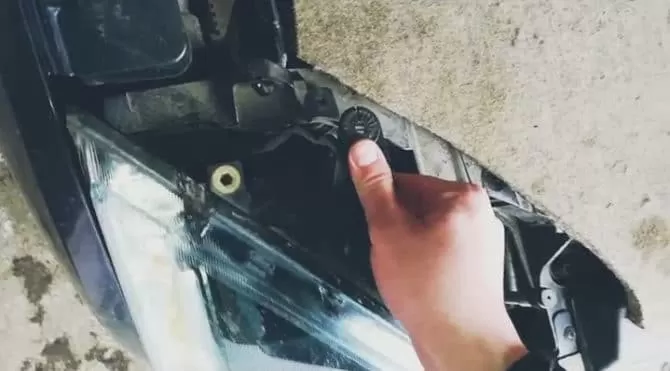

Все эти операции проводятся с дорестайлинговой фарой. А теперь перейдем к рестайлингу. Снимается точно так же, только вместо одного общего люка, как я уже говорил выше, у него два. За ближний (как ни странно) отвечает тот, что расположен ближе всего к центру автомобиля. Снимите резиновый чехол с люка.

Снять правый пыльник фары Форд Фокус 2

Перед нами примерно такая же картина — «ближний» фонарь с силовым кирпичом на нем. Блок просто снимается потянув за него (аналогично в дорестайлинге).

Удаление блока питания

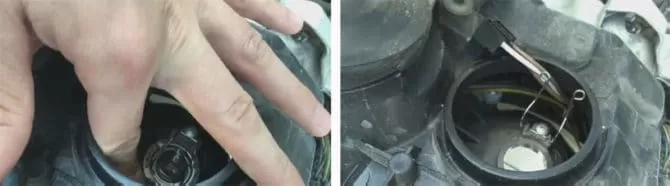

Под блоком находится лампочка ближнего света, поджатая пружинной скобой. Закручиваем кронштейн, откидываем его и вынимаем лампочку.

Снятие лампы ближнего света Форд Фокус 2

Пришло время надеть перчатки, так как к стеклянной колбе галогенового прибора невозможно прикоснуться голыми руками.

Важно! Если вы касаетесь стекла колбы голыми руками, обязательно протрите его чистой тканью, смоченной в спирте.

Ставим, берем новую лампочку ближнего света и устанавливаем на место перегоревшей. Закрепляем его пружинным хомутом и ставим блок питания на контакты основания. Снимаем защитный кожух (кладем в багажник) и устанавливаем фонарь на Форд. Для этого сначала нажимаем на него до срабатывания защелок, затем фиксируем верхним винтом.

Забыли подключить фонарик к розетке? Бывает. Откручиваем винт, нажимаем на защелки, вынимаем фару, вставляем блок в патрон лампы. Устанавливаем фонарь обратно на место. Вот и все, ничего сложного.

Типовые неисправности — где стоит предохранитель

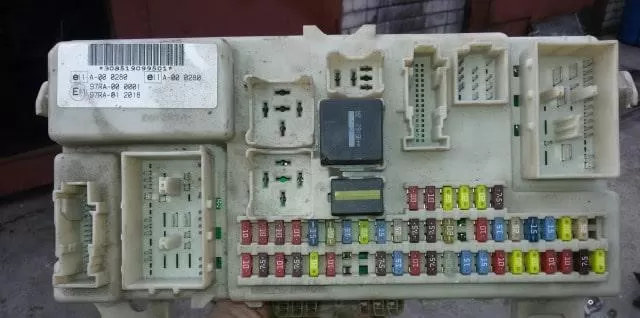

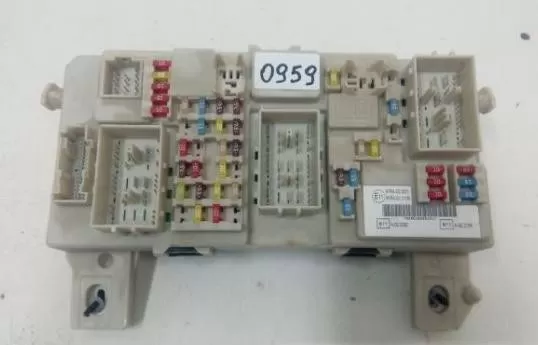

Поменяли лампочки, но ближний свет на вашем Форде по-прежнему не работает? В большинстве случаев это происходит из-за выхода из строя предохранителя питания ближнего света (в момент горения галогенки часто происходит увеличение тока). Предохранитель находится во внутреннем монтажном блоке. Сам блок можно найти под бардачком (перчаточным ящиком). Нагибаемся, поворачиваем фиксирующий винт (отмечен стрелкой на фото ниже), и блок попадает нам в руки.
