KIA Stinger (2017-2022) — блок предохранителей
Содержание
KIA Stinger — Схема блока предохранителей
Год производства: 2017, 2018, 2019, 2020, 2021, 2022.
Предохранитель прикуривателя (розетка) в KIA Stinger Предохранитель POWER OUTLET 1 расположен в блоке предохранителей в моторном отсеке.

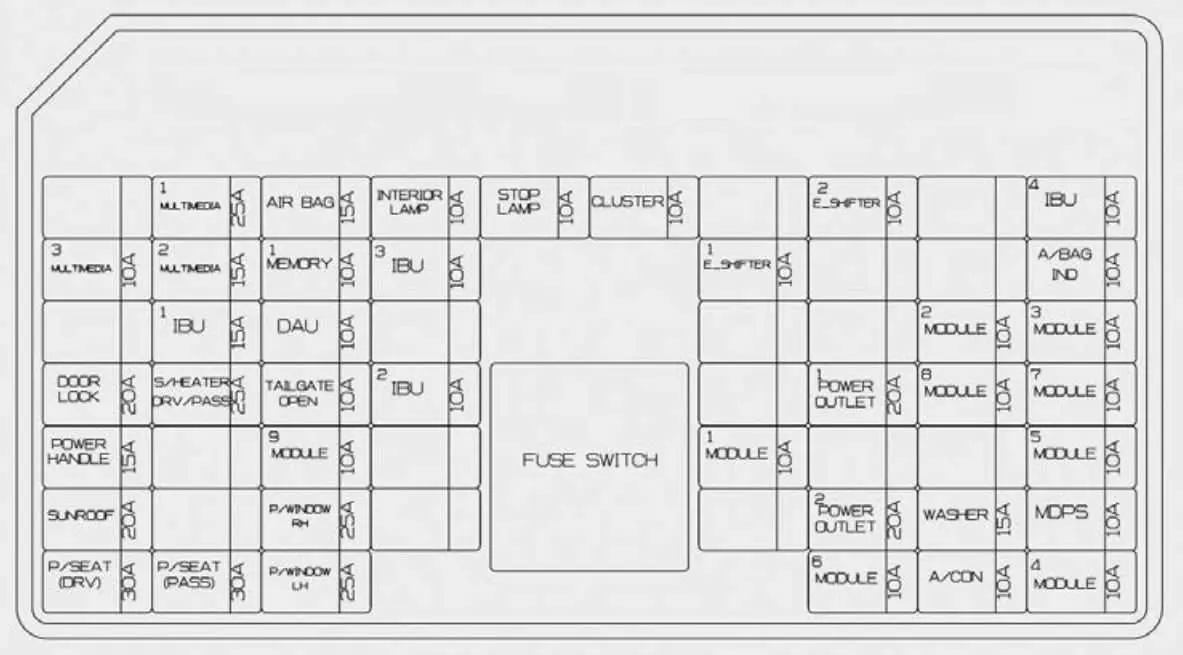

Панель приборов (со стороны водителя)
Внутри крышек предохранителей/реле имеется этикетка с указанием названия и мощности предохранителя/реле.
| Название предохранителя | Ампер [A] | описание |
| МУЛЬТИМЕДИА 1 | 25 | Низкий преобразователь постоянного тока в постоянный (аудио |
| ВОЗДУШНЫЙ ПАКЕТ | 15 | Модуль управления SRS (дополнительная система безопасности) |
| ВНУТРЕННЯЯ ЛАМПА | 10 | Подсветка верхней консоли; Центральное освещение салона; Внутренняя лампа; переключатель ночного света; Левая ручка, правая сторона ручки; Стартовый свет; Левая ручка, правая сторона ручки; Подсветка перчаточного ящика; Окружающий свет на водительской и пассажирской двери; Подсветка водительской и пассажирской дверей; Лампа с местом для ног. |
| СТОП-СИГНАЛ | 10 | МАТЬ; Выключатель стоп-сигнала. |
| Кластер | 10 | Набор индикаторов; Экран вверх ногами. |
| Э-ШИФТЕР 2 | 10 | Рычаг автоматической коробки передач с электронным управлением (IG1) |
| МСБ 4 | 10 | МАТЬ (IG1) |
| МУЛЬТИМЕДИА 3 | 10 | Набор индикаторов; Экран перевернут; Переключатель кондиционера. |
| МУЛЬТИМЕДИА 2 | 15 | Аудио |
| ОТЧЕТ 1 | 10 | Модуль климат-контроля; Переключатель кондиционера; Индикатор безопасности; Экран вверх ногами. |
| МСБ 3 | 10 | IBU (В+) |
| Э-ШИФТЕР 1 | 10 | Электронный рычаг переключения передач автомат (B+) |
| А / ИНД. ОБМЕН | 10 | Набор индикаторов; ИНД. подушка безопасности пассажира |
| МСБ 1 | 15 | IBU (В+) |
| УСД | 10 | Модуль водительской двери; Наружные зеркала заднего вида водителя и пассажира (с электроприводом). |
| МОДУЛЬ 2 | 10 | МАТЬ (IG2) |
| МОДУЛЬ 3 | 10 | Переключатель рычага автоматического переключения передач; Модуль водительской двери; Выключатель стоп-сигнала. |
| ЗАМОК | 20 | Реле замка двери; Отпирание дверей; Двухоборотное реле спуска. |
| С / ТЕПЛО ДРВ/ПАСС | 25 | Модуль управления передним сиденьем вентилятора; Модуль управления подогревом передних сидений. |
| ЗАДНИЕ ВОРОТА | 10 | Реле крышки багажника; Реле крышки топливного бака; Переключатель ударной заслонки. |
| МСБ 2 | 10 | Датчик дождя |
| РОЗЕТКА ПИТАНИЯ 1 | 20 | Передняя розетка 2 |
| МОДУЛЬ 8 | 10 | Контроллер вентилятора охлаждения (двигатель BLDC); Круговой мониторинг; Модуль управления вентиляцией передних сидений; Модуль управления подогревом передних и задних сидений. |
| МОДУЛЬ 7 | 10 | МАТЬ; подразделение ЭКС; AWD (полный привод); ЕСМ (электронный модуль управления); Интеллектуальный модуль круиз-контроля; Индикатор рычага автоматической коробки передач; Включите консоль (вперед/назад); Модуль предупреждения о столкновении в слепых зонах; Левая ручка/правая ручка; Датчик угла поворота рулевого колеса; Модуль наклона рулевого колеса и телескопа; Многофункциональная камера; Переключатель аварийной панели. |
| РУЧКА ПИТАНИЯ | 15 | Модуль наклона руля и телескопа |
| МОДУЛЬ 9 | 10 | Блок управления вентиляцией поясничного отдела водителя |
| МОДУЛЬ 1 | 10 | Разъем для передачи данных, переключатель консоли (сверху); Блок управления окружающим освещением. |
| МОДУЛЬ 5 | 10 | Модуль климат-контроля; Переключатель кондиционера; Аудио; Преобразователь постоянного тока низкой интенсивности (аудио/усилитель); Электрохромное зеркало; Усилитель звука; Встроенный модуль управления цепью контроллера памяти; Модуль управления вентиляцией передних сидений; Модуль управления подогревом передних и задних сидений. |
| ЛЮК НА КРЫШЕ | 20 | Блок управления люком (стекло) |
| П/ПРАВОЕ ОКНО | 25 | Пассажирский оконный модуль; Модуль заднего стекла справа от ручки двери. |
| РОЗЕТКА ПИТАНИЯ 2 | 20 | Задняя розетка |
| СТИРАЛЬНАЯ МАШИНА | 15 | Многофункциональный переключатель |
| ЭУР | 10 | Модуль MDPS (усилитель рулевого управления двигателем) (Р-МДПС (усилитель руля)) |
| П/СИДЕНЬЕ (ДРВ) | 30 | Модуль управления встроенной системой памяти драйверов; Модуль водительского сиденья. |
| П/МЕСТО (ПАСС) | 30 | Модуль пассажирского сиденья |
| P/ЛЕВОЕ ОКНО | 25 | Водительский оконный модуль; Лед на заднем стекле. |
| МОДУЛЬ 6 | 10 | МАТЬ; Низкий DC-DC преобразователь (аудио/усилитель); Электронный рычаг переключения передач автоматической коробки передач (SBW (смещение проволоки)); Соединительный блок в моторном отсеке (RLY.4 – гнездо реле) |
| А/КОН | 10 | Модуль климат-контроля; Переключатель кондиционера; Соединительная колодка в моторном отсеке (реле вентилятора). |
| МОДУЛЬ 4 | 10 | блок управления AFS; Модуль автоматического корректора фар. |
ЧИТАЙТЕ KIA Sportage (2014-2016) – блок предохранителей

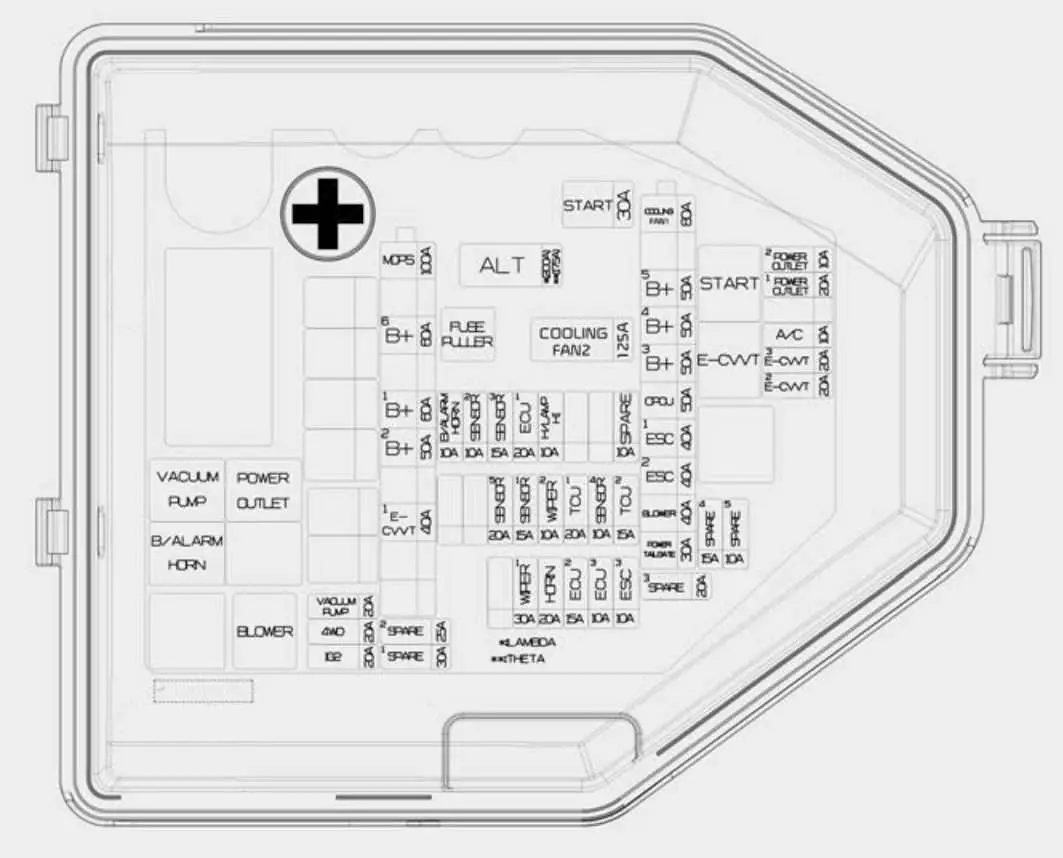

Панель предохранителей в моторном отсеке
| Название предохранителя | Ампер [A] | описание |
| ALT | 175 | генератор переменного тока; Многократный предохранитель – COOLING FAN 1 / B+5 / B+4 /. B+3 / ОПКУ / ESC1 / ESC2 /. ВОЗДУХОДУВКА/ЭЛЕКТРИЧЕСКАЯ ЗАДНЯЯ ДВЕРЬ |
| 200 | ||
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 125 | [BLDC (бесщеточный двигатель постоянного тока)] Контроллер охлаждающего вентилятора |
| Inizio | 30 | Реле привода |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 80 | [BLDC (бесщеточный двигатель постоянного тока)] Контроллер охлаждающего вентилятора |
| В + 5 | 50 | Блок разъемов панели приборов (предохранитель – СТОП-СИГНАЛЫ/ Ток утечки предохранителя – автоматическое отключение/ВНУТРЕННЯЯ ЛАМПА) |
| В + 4 | 50 | Блок разъемов панели приборов (предохранитель – ЗАМОК КОШЕЛЬКА/РУЧКА С ЭЛЕКТРОПИТАНИЕМ/СОЛНЕЧНАЯ КРЫША/ ДЛЯ СИДЕНЬЯ (DRV) / ДЛЯ СИДЕНЬЯ (PASS)) |
| В + 3 | 50 | Блок разъемов панели приборов (предохранитель – S/HEATER DRV/PASS / TAIL GATE / MODULE9 / П/ПРАВОЕ ОКНО / П/ЛЕВО ОКНО) |
| ОПКУ | 50 | Электрический масляный насос-инвертор |
| ESC 1 | 40 | Модуль управления ESC (электронной системой стабилизации) |
| ESC 2 | 40 | модуль управления ESC (электронной системой стабилизации); Универсальный разъем управления. |
| ВОЗДУХОДУВКА | 40 | Реле вентилятора |
| СИЛА ПАРАКО | 30 | Модуль электропривода задней двери |
| ЭУР | 100 | Блок МДПС (усилитель руля) |
| В + 6 | 60 | Реле управления двигателем; Предохранитель — РАМА / TIE ROD1 / H/ЛАМПА H / B/РАМКА СИГНАЛИЗАЦИИ) |
| В + 1 | 60 | Блок подключения панели приборов (Предохранитель – IBU1/IBU2) |
| В + 2 | 50 | Блок подключения панели приборов (предохранитель – E-SHIFTER1/MODULE1) |
| Э-CVVT 1 | 40 | [Сильник THETA II 2.0L T-GDI] Реле E-CVVT |
| ВАКУУМНЫЙ НАСОС | 20 | Реле вакуумного насоса |
| AWD | 20 | AWD (полный привод) ECM (электронный блок управления) |
| IG 2 | 20 | реле IG2 |
| РОЗЕТКА ПИТАНИЯ 2 | 10 | Переднее/заднее зарядное устройство USB; Передняя розетка n. 2. |
| РОЗЕТКА ПИТАНИЯ 1 | 20 | Передняя розетка n. 1 |
| A / C | 10 | Модуль климат-контроля |
| Э-CVVT 3 | 20 | [Сильник THETA II 2.0L T-GDI] ECM (Модуль управления двигателем) |
| Э-CVVT 2 | 20 | [Сильник THETA II 2.0L T-GDI] ECM (Модуль управления двигателем) |
| ESC 3 | 10 | модуль управления ESC (электронной системой стабилизации); Универсальный разъем управления. |
| 3 ЭБУ | 10 | ECM (модуль управления двигателем) |
| 2 ЭБУ | 15 | ECM (модуль управления двигателем) |
| РОГ | 20 | Реле звукового сигнала |
| СВЯЗЬ 1 | 30 | Реле стеклоочистителя |
| ТКУ 2 | 15 | TCM (Модуль управления коробкой передач) |
| ДАТЧИК 4 | 10 | Вакуумный переключатель тормозов; Реле вакуумного насоса; Электрический масляный насос-инвертор. |
| ТКУ 1 | 20 | TCM (Модуль управления коробкой передач) |
| СВЯЗЬ 2 | 10 | IBU (интегрированный блок управления кузовом); ЕСМ (электронный модуль управления). |
| ДАТЧИК 1 | 15 | Задний блок дополнительных подключений (реле топливного насоса) |
| ДАТЧИК 5 | 20 | [Сильник THETA II 2.0L T-GDI] Акцентная катушка. 1/н. 2/н. 3/н. 4; [Сильник Lambda II 3.3L T-GDI] Accent Coil n. 1/н. 2/н. 3/н. 4/н. 5/н. 6. |
| H / ЛАМПА ВЫС. | 10 | Реле фар (высокого уровня) |
| 1 БЛОК УПРАВЛЕНИЯ | 20 | ECM (модуль управления двигателем) |
| ДАТЧИК 3 | 15 | [Сильник THETA II 2,0 л T-GDI] Датчик кислорода (верхний); [Сильник Lambda II 3,3L T-GDI] Датчик кислорода №2/№4. |
| ДАТЧИК 2 | 10 | [Двигатель THETA II 2.0 л T-GDI] Электронный термостат; Маслорегулирующий клапан; Электромагнитный предохранительный клапан; Электромагнитный клапан управления RCV (управление клапаном рециркуляции); Клапан закрытия цилиндра [Двигатель Lambda II 3.3 л T-GDI] Электронный термостат; Электромагнитный клапан давления масла; Масляный регулирующий клапан №1/№2/№3/№4 (впуск/выпуск); Электромагнитный регулирующий клапан VCR (управление клапаном рециркуляции); контроль взрывоопасности; Соленоидный клапан; Клапан закрытия цилиндра. |
| B/КОРОНА СИГНАЛИЗАЦИИ | 10 | Реле звукового сигнала охранной сигнализации |
ЧИТАЙТЕ KIA Sportage (2004-2010) – Блок предохранителей
Реле
| Имя курьера | Тип |
| Реле вакуумного насоса | ИСО ХК МИКРО |
| Б/реле звукового сигнала | ИСО МИКРО |
| Выходное реле мощности | ИСО ХК МИКРО |
| Реле вентилятора | ИСО ХК МИКРО |
| Релейный запуск | ИСО ХК МИКРО |
| Реле E-CVVT (G4KL) | ИСО МИКРО |

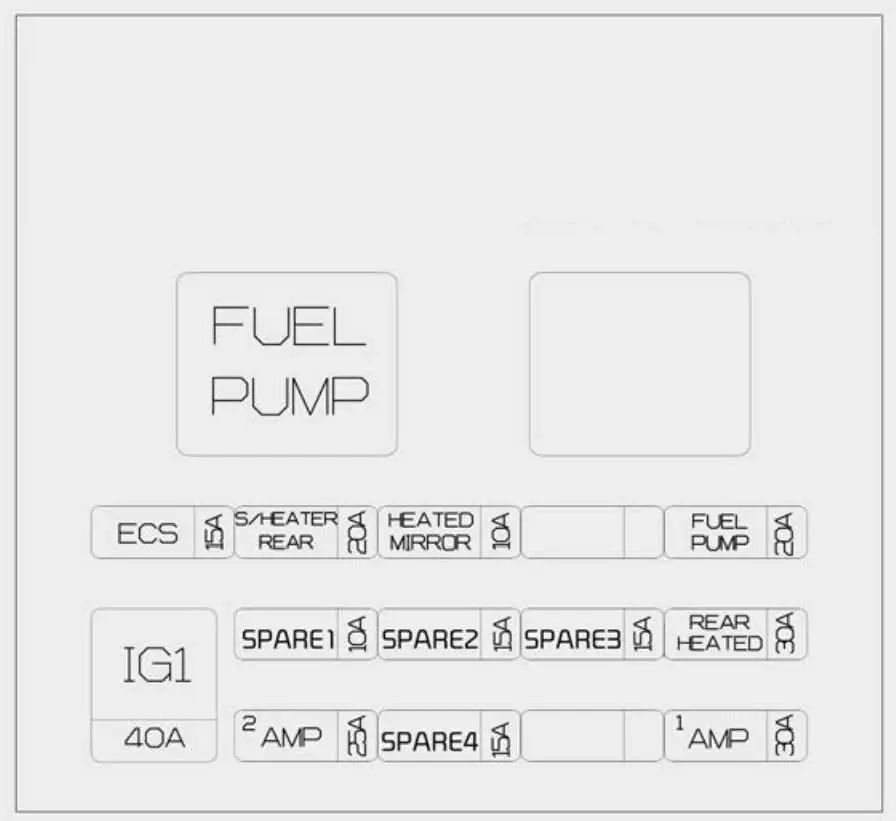

Задняя панель блока предохранителей
| Название предохранителя | Ампер [A] | описание |
| ECS | 15 | Блок ECS (подвеска с электронным управлением) |
| БЕЗ ОБОГРЕВАТЕЛЯ ЗАДНИЙ | 20 | Модуль управления обогревом задних сидений |
| РАЗОГРЕТЫЙ СПЕЧКИО | 10 | Переключатель кондиционера; Наружные зеркала заднего вида водителя и пассажира (с электроприводом). |
| ТОПЛИВНЫЙ НАСОС | 20 | Реле топливного насоса |
| ЗАПАСНАЯ ЧАСТЬ 1 | 10 | – |
| ЗАПАСНАЯ ЧАСТЬ 2 | 15 | – |
| ЗАПАСНАЯ ЧАСТЬ 3 | 15 | – |
| ЗАДНИЙ ОБОГРЕВ | 30 | Реле подогрева заднего сиденья |
| AMP 2 | 25 | AMP (усилитель) (МОБИС/ПРЕМИУМ) |
| ЗАПАСНАЯ ЧАСТЬ 4 | 15 | – |
| AMP 1 | 30 | Низкий DC-DC преобразователь (усилитель) |
| IG 1 | 40 | Реле IG1 / АСС |
Крышка клемм аккумулятора
| Название предохранителя | Ампер [A] | описание |
| В + 1 | 80 | Задний блок дополнительных разъемов (предохранитель — ТОПЛИВНЫЙ НАСОС / ПОДЗЕМНОЕ ОТОПЛЕНИЕ / AMP1) |
| В + 2 | 80 | Задний блок дополнительных разъемов (предохранитель – ECS/S/HEATER REAR/IG1) |
| Inizio | 40 | Блок проводов в моторном отсеке (силовое реле), предохранитель -START/ECU2/TCU1) |
| AMS | 10 | Датчик батареи |
