Kia Sorento I (2002-2009) – Блок предохранителей
Kia Sorento I (2002-2009) — Схема блока предохранителей
Год производства: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

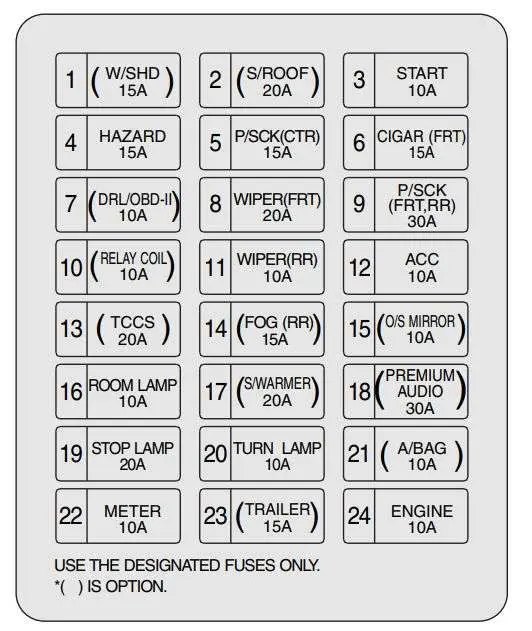

Панель предохранителей со стороны водителя
| Нет. | описание | Ампер [A] | описание |
|---|---|---|---|
| 1 | С/СХД | 15 | Отдыхающий |
| 2 | S / КРЫША | 20 | Люк |
| 3 | Inizio | 10 | Стартовая система; ПКМ; АКК. |
| 4 | ОПАСНОСТЬ | 15 | указатели поворота; Аварийное освещение. |
| 5 | П/СКК(CTR) | 15 | Центральная розетка |
| 6 | СИГАРА (ФРТ) | 15 | Более легкий |
| 7 | ДХО/ОБД-II | 10 | Диагностический разъем |
| 8 | ТИРАНТ (ФРТ) | 20 | Стеклоочиститель и омыватель ветрового стекла; Фаро; Передний обогреватель и кондиционер; Система охлаждения; Разморозка. |
| 9 | П/СКК (ФРТ, ЗАД) | 30 | Передние и задние розетки |
| 10 | КАТУШКА РЕЛЕ | 10 | Катушка реле |
| 11 | ПЛОТНЫЙ (RR) | 10 | Стеклоочиститель и омыватель ветрового стекла; ЭТВИС; Отопление и кондиционирование воздуха; Бортовой компьютер; Люк. |
| 12 | ACC | 10 | Поставка зеркал; Более легкий; Розетка; Часы; Бесключевой доступ; Аудио. |
| 13 | TCCS | 20 | Блок управления комбинацией приборов |
| 14 | ТУМАН (RR) | 15 | Задний противотуманный фонарь |
| 15 | ЗЕРКАЛО О/С | 10 | Электрическое зеркало с дистанционным управлением. |
| 16 | СПАЛЬНАЯ ЛАМПА | 10 | Набор индикаторов; ЭТВИС; Характеристика; ДХО; Бесключевой доступ; Внутреннее освещение; Часы. |
| 17 | С/ГАРМЕР | 20 | Подогрев сидений |
| 18 | АУДИО ПРЕМИУМ | 30 | Аудио |
| 19 | Стоп-сигналы | 20 | Стоп-сигнал |
| 20 | ЗАДНИЙ ФОНАРЬ | 10 | указатели поворота; Сигнальные огни |
| 21 | СУМКА | 10 | Воздушная подушка |
| 22 | Метро | 10 | ПКМ; АСС; Бортовой компьютер; Стоп-сигнал; ДХО; ЭТВИС; Набор индикаторов; Передний обогреватель и кондиционер. |
| 23 | ТРЕЙЛЕР | 15 | Аксессуары для прицепов |
| 24 | ИНЖИНИРИНГ | 10 | ПКМ; Охлаждение; Датчик скорости; Диагностический разъем; АСС; Приборная доска; ABS. |
Вано моторе
| Предохранитель | Ампер [A] | описание |
|---|---|---|
| РОГ | 15 | Корно |
| П/ТРН | 10 | ПКМ; Главное реле. |
| ИНЖЕКТОР | 15 | PCM |
| АУДИО | 20 | Аудио |
| ГОЛОВА (ПРИВЕТ) | 15 | Главный прожектор |
| ЗНАНИЕ | 10 | Подсветка замка зажигания |
| О2 (ДН) | 15 | PCM |
| ГОЛОВА (ЛО) | 15 | Главный прожектор |
| EST | 15 | ДХО; Подсветка номерного знака; Задний свет; Расположение светильника; Вращающаяся лампа. |
| П/В (лев.) | 25 | Поставка окон |
| О2 (ВВЕРХ) | 15 | PCM |
| DEF | 25 | Отдыхающий |
| ТОПЛИВО | 15 | Реле топливного насоса |
| Мощность/Вт (правая сторона) | 25 | Поставка окон |
| ЭКЮ | 10 | ПКМ; Охлаждение. |
| ПАМЯТИ | 10 | Передний обогреватель и кондиционер; ЭТВИС; Система бесключевого доступа. |
| Ф/ТУМАН | 15 | Передний противотуманный фонарь |
| ИГН 2 | 30 | Interruttore di Accensione |
| 3 баттон | 40 | указатели поворота; Аварийное освещение; Блок питания дверного замка. |
| ABS 1 | 40 | АБС |
| С/ВЕНТИЛЯТОР (1) | 40 | Система охлаждения |
| П/БЛВ | 30 | Передний обогреватель и кондиционер |
| С/ВЕНТИЛЯТОР (2) | 30 | Система охлаждения |
| 1 баттон | 40 | Более легкий; Розетка. |
| ИГН 1 | 40 | Interruttore di Accensione |
| 2 баттон | 30 | Электрический стул; ПКМ. |
