КИА Рио (2000-2005) – блок предохранителей
Содержание
KIA Rio (2000-2005) — Схема блока предохранителей
Год производства: 2000, 2001, 2002, 2003, 2004, 2005.
Предохранитель прикуривателя (розетка) на KIA Rio 2000-2005 гг. Предохранитель CIGAR расположен в блоке предохранителей на панели приборов.
Блок предохранителей панели приборов
| Предохранитель | Усилитель [А] | описание |
| СУМКА | 10 | Воздушная подушка |
| ЗАДНИЙ ФОНАРЬ | 10 | Индикатор направления |
| Метро | 10 | Банковский набор; Запасная лампочка; Предупреждающий звук. |
| ИЛЛЮМИ | 10 | Освещение |
| ЭНЕРГЕТИЧЕСКИЙ ОБМЕН | 15 | Лампочка в багажнике; Розетка. |
| ОПАСНОСТЬ | 10 | Предупреждающий свет |
| STOP | 15 | Стоп-сигнал, АБС |
| КОДА (DX) | 10 | Задний фонарь (задний правый/передний левый); Выключатель. |
| КОДА (SX) | 10 | Задний фонарь (задний левый/передний правый) |
| СИГАРА | 15 | Более легкий |
| АУДИО | 10 | Аудио; Зеркало заднего вида с электроприводом. |
| ТИРАНТ (ФРТ) | 15 | Стеклоочиститель (передний); Стиральная машина (фронтальная); Люк. |
| ПЛОТНЫЙ (RR) | 15 | Стеклоочиститель (задний); Шайба (задняя). |
| ВНИМАНИЕ! | 15 | Подогревы сидений |
| ЗЕРКАЛО ДЕФ | 10 | Обогрев зеркал |
| Inizio | 10 | Блок управления двигателем; Блок ЭКАТ. |

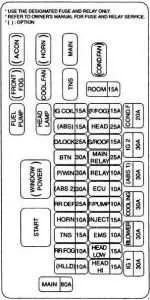

Блок предохранителей в моторном отсеке
| Предохранитель | Усилитель [А] | описание |
| АБС | 15 | АБС |
| РР противотуманные фары | 10 | Задний противотуманный фонарь |
| Ф/ТУМАН | 15 | Передний противотуманный фонарь |
| ГЛАВНАЯ | 80 | Аккумулятор |
| IG 1 | 30 | СИГАРА 10А, АУДИО 10А, IGCOIL 15А, ПОВОРОТНАЯ ЛАМПА 10А, А/СУМКА 10А, СТЕКЛООЧИСТИТЕЛЬ (ЗД) 15А, СТИРАТЕЛЬ (ПЕРЕДНИЙ) I5A, РЕЛЕ 10А, СТАРТЕР 10А, |
| ВОЗДУХОДУВКА | 30 | нагреватель |
| РАФФРЕДДАМЕНТО | 30 | Охлаждающий вентилятор |
| ABS 1 | 30 | АБС |
| КОНД. ВЕНТИЛЯТОР | 20 | Вентилятор конденсатора |
| HEAD-HI | 15 | Фары (высокие) |
| РАБОТА ГОЛОВОЙ | 15 | фары (ближние) |
| EMS | 10 | Датчики двигателя |
| ИНЖЕКТОР | 15 | Инжектор; Датчик кислорода. |
| Ф / НАСОС | 10 | Топливный насос |
| ЭКЮ | 10 | Блок управления двигателем; подразделение ЕСАТ; Главный курьер, |
| РЕЛЕ | 10 | Двигатель вентилятора; Электрический стеклоподъемник; Обогреватель заднего стекла; Фаро. |
| HLLD | 10 | – |
| ГЛАВНОЕ РЕЛЕ | 25 | ЭМС 10А, ИНЖЕКТОР 15А, Ф/ПОМПА 10А, ЭБУ 10А. |
| С / КРЫША | 15 | Люк |
| ГЛАВНАЯ | 25 | HEAD-HI 15A, HEAD-LOW 15A, ПРОТИВОТУМАННЫЕ ФАРЫ (ЗД) 10А. |
| IG 2 | 30 | – |
| TNS | 15 | КОД (Левый) 10А, КОД (ПРАВЫЙ) 10А |
| РОГ | 10 | Корно |
| RR DEF | 25 | Обогреватель заднего стекла |
| ABS 2 | 20 | АБС |
| П/ВИН | 30 | Поставка окон |
| BTN | 30 | ПАМЯТЬ/КАМЕРА 10А, СТОП 15А, ОПАСНОСТЬ 15А |
| Д/БЛОК | 25 | Электрический дверной замок |
| БОБИНА ИГ | 15 | Катушка зажигания |
| ЧЕТВЕРТЫЙ | 15 | Внутреннее освещение; Банковский набор; Предупреждающий звук. |
