Kia Optima IV (2016-2018) — Блок предохранителей
Kia Optima IV (2016-2018) — Схема блока предохранителей
Год производства: 2016, 2017, 2018.
id}}» class=»card-headerclearfix»style=»box-sizing: border-box; заполнение: 0.75 бэр 1.25 бэр; поле внизу: 0 пикселей; цвет фона: rgba(0, 0, 0, 0.03); border-bottom: 1px сплошной rgba(0, 0, 0, 0.125); border-radius: Calc(0.25rem – 1px) Calc(0.25rem – 1px) 0px 0px;”>

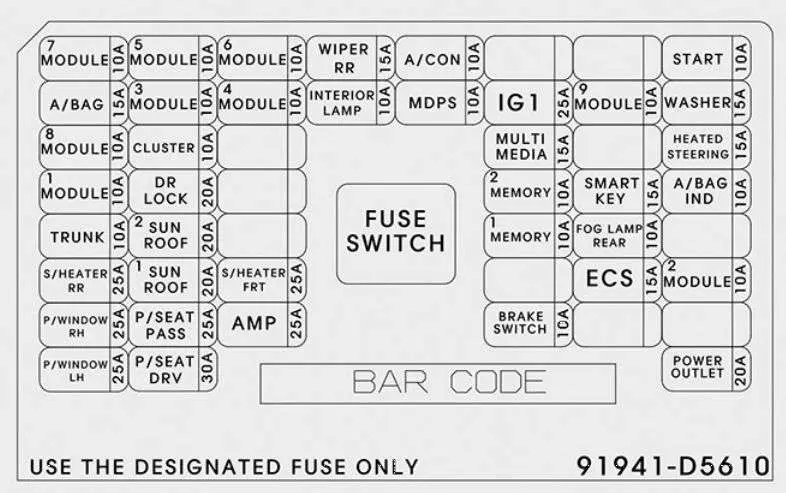

Внутри крышек предохранителей/реле имеется этикетка с указанием названия и мощности предохранителя/реле.
Не все описания панелей предохранителей в этом руководстве применимы к вашему автомобилю. Данные актуальны на момент печати. Чтобы проверить панель предохранителей вашего автомобиля, обратитесь к этикетке панели предохранителей.
| Название предохранителя | Ампер [A] | описание |
|---|---|---|
| МОДУЛО7 | 10 | Блок кругового обзора; Модуль управления передними сиденьями; Модуль управления подогревом передних сидений; Модуль управления обогревом задних сидений. |
| МОДУЛО5 | 10 | Модуль климат-контроля; Электрохромное зеркало; Переключатель аварийной площадки; Левая и правая фара; Модуль автоматического корректора фар; Основной блок аудио/видео и навигации; Переключатель топлива и крышка багажника; Индикатор рычага переключения передач; Драйвер модуля IMS; Модуль управления передними сиденьями; Модуль управления подогревом передних сидений; Модуль управления обогревом задних сидений. |
| МОДУЛО6 | 10 | БКМ; Интеллектуальный модуль управления ключами. |
| А/КОН | 10 | Модуль климат-контроля; Блок разъемов E/R (реле вентилятора). |
| Inizio | 10 | [Без смарт-ключа и ИММО.] Релейный блок ICM (реле охранной сигнализации); [Со смарт-ключом/ИММО.] Переключатель диапазонов коробки передач, PCM (G4KH/G4KJ). |
| СУМКА | 15A | модуль управления SRS; Отслеживание пассажиров. |
| МОДУЛЬ 3 | 10 | БКМ; камера переключения банкомата; Выключатель стоп-сигнала; двухместный номер; Клавиатура; Модуль климат-контроля. |
| МОДУЛЬ 4 | 10 | Консольный переключатель; Радар обнаружения слепых зон справа и слева; Интеллектуальный круиз-контроль; Модуль США; Модуль помощи при удержании полосы движения. |
| ВНУТРЕННИЕ ЛАМПЫ | 10 | Лампочка в багажнике; Выключатель питания и дверь; Лампа бардачка; Интеллектуальный внешний брелок водителя/пассажира; Передний левый и правый переключатель освещения унитаза; Лампа верхней консоли; Центральный плафон салона; Персональный центральный фонарь; Левый и правый задний персональный фонарь; Сигнальная лампа водителя/пассажира |
| ЭУР | 10 | блок МДПС (колонна/стойка); Датчик угла поворота рулевого колеса. |
| IG1 | 25A | Блок печатной платы (предохранители – TCU 2, ABS3, ECU 3, POMP VACUUM2) |
| МОДУЛЬ 9 | 10 | Модуль иммобилайзера;. Интеллектуальный модуль управления ключами |
| СТИРАЛЬНАЯ МАШИНА | 15A | Многофункциональный переключатель (переключатель опускания стеклоочистителя и омывателя) |
| МОДУЛЬ 8 | 10 | Модуль климат-контроля; Модуль двери водителя/пассажира. |
| Кластер | 10 | Комбинация приборов (IG1) |
| МУЛЬТИМЕДИА | 15A | Аудио головное устройство; Аудио-видео и навигация; Клавиатура. |
| ГОРЯЧИЙ РУЛЕВОЙ РУЛЕВОЙ | 15A | BCM (подогрев руля) |
| МОДУЛО1 | 10 | Консольный переключатель; Ключевой электромагнит; Модуль двери водителя/пассажира; БЦМ. |
| БЛОКИРОВКА ДВИГАТЕЛЯ | 20A | Реле замка двери;. Отпирание двери |
| СМАРТ-КЛЮЧ | 15A | Интеллектуальный модуль управления ключами |
| A / BAG IND | 10 | Панель приборов (IND. Электроподушка безопасности) |
| КОРЗИНА | 10 | Реле крышки багажника; Выключатель открытия бака и багажника; Мотор крышки багажника; Блок реле ICM (реле открытия бака). |
| ЛЮК 2 | 20A | Блок управления люком (ролик) |
| ОТЧЕТ 1 | 10 | Приборная доска; Модуль климат-контроля; Разъем канала передачи данных; Беспроводная зарядка; Драйвер по модулю IMS; Датчик дождя; Блок реле ICM (реле складывания наружных зеркал); Индикатор безопасности; Автоматический датчик освещенности и фотоэлемент; Модуль двери водителя/пассажира; Электрохромное зеркало. |
| S/ОБОГРЕВАТЕЛЬ ЗАДН. | 25A | Модуль управления обогревом задних сидений |
| ЛЮК 1 | 20A | Блок управления люком (стекло) |
| S/ПЕРЕДНИЙ ОБОГРЕВАТЕЛЬ | 25A | Модуль управления передними сиденьями; Модуль управления подогревом передних сидений. |
| МОДУЛЬ 2 | 10 | Аудио; Головное устройство аудио/видео и навигация; Клавиатура; Окружающая смотровая панель; Усилитель звука; Выключатель питания наружных зеркал; Интеллектуальный модуль управления ключами; БКМ; Беспроводная зарядка; Заднее зарядное устройство USB 1/#2; Блок подключения E/R (розетка питания реле). |
| П/ПРАВОЕ ОКНО | 25A | Реле электростеклоподъемника правого; Электрический выключатель заднего левого стекла; Главный выключатель стеклоподъемника; Оконный модуль безопасности пассажиров. |
| ПАСС П/СИДЕНЬЕ | 25A | Ручной переключатель на пассажирском сиденье; Walk In релейный модуль; Выключатель ограничения наклона пассажира. |
| AMP | 25A | AMP (JBL) |
| ТОРМОЗ ТОРМОЗ | 10 | Выключатель стоп-сигнала; Модуль иммобилайзера; Интеллектуальный модуль управления ключами; Кнопка старт/стоп. |
| P/ЛЕВОЕ ОКНО | 25A | Реле электропитания левого стеклоподъемника; Электрический выключатель заднего левого стекла; Главный выключатель стеклоподъемника; Электрический оконный модуль безопасности водителя. |
| ПРИВОДНОЕ СИДЕНЬЕ | 30A | Ручной переключатель сиденья водителя; Драйвер модуля IMS. |
| РОЗЕТКА | 20A | Передняя розетка n. 1; Передний прикуриватель и розетка №2 |
id}}» class=»card-headerclearfix»style=»box-sizing: border-box; заполнение: 0.75 бэр 1.25 бэр; поле внизу: 0 пикселей; цвет фона: rgba(0, 0, 0, 0.03); border-bottom: 1px сплошной rgba(0, 0, 0, 0.125); border-radius: Calc(0.25rem – 1px) Calc(0.25rem – 1px) 0px 0px;”>

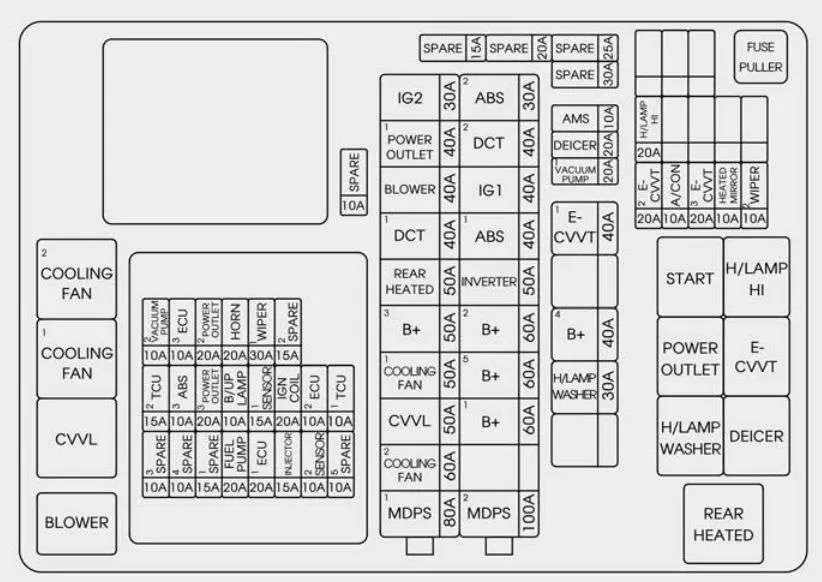

| Название предохранителя | Ампер [A] | описание |
|---|---|---|
| МДПС 1 | 80A | Отдел МДПС (колонка) |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 2 | 60A | [G4KH/G4FJ] Реле вентилятора охлаждения1; Реле вентилятора охлаждения2. |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 1 | 50A | [G4KJ] Реле вентилятора охлаждения 1 |
| В+ 3 | 50A | Интеллектуальный соединительный блок (IPS 2 (IPS 5), IPS 3 (IPS 6), IPS 7, IPS 8) |
| ЗАДНИЙ ОБОГРЕВ | 50A | Реле подогрева заднего сиденья |
| DCT1 | 40A | [G4FJ-DCT] МТС |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| РОЗЕТКА ПИТАНИЯ 1 | 40A | Выходное реле мощности |
| IG2 | 30A | [Bez klucza inteligentnego] Реле стартера, замок зажигания, [Z inteligentnym kluczem] Пусковое реле, блок печатной платы (реле IG2) |
| МДПС 2 | 100A | Блок МДПС (полка) |
| В + 1 | 60A | Интеллектуальный блок управления (функции – ЛЮК 1, ЛЮК 2, S/HEATER RR, P/SEAT DRV, P/SEAT PASS, P/WINDOW LH, P/WINDOW RH, БАГАЖНИК) |
| В + 5 | 60A | Блок печатной платы (реле управления двигателем, предохранители — TCU1, ECU2, FUEL PUMP, KLAKSON, WIPER1) |
| В + 2 | 60A | Интеллектуальный распределительный блок (IPS 1, IPS 4, предохранитель – AMP, S/HEATER FRT) |
| ABS 1 | 40A | Модуль ЭКУ |
| IG1 | 40A | [Без смарт-ключа] Прерывание ускорения, [Со смарт-ключом] Плата блока Blocco (реле IG1/ACC) |
| ДКП 2 | 40A | [G4FJ-DCT] МТС |
| ABS 2 | 30A | Модуль ESC, универсальный разъем управления |
| В + 4 | 40A | Интеллектуальный распределительный блок (самоотключающийся предохранитель тока утечки — ВНУТРЕННЯЯ ЛАМПА, ПАМЯТЬ 1, МУЛЬТИМЕДИА, предохранитель — ДВЕРНОЙ ЗАМОК, МОДУЛЬ 1, SMART ПРЕДОХРАНИТЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ, БЛОКИРОВОЧНЫЙ ВЫКЛЮЧАТЕЛЬ) |
| Э-CVVT 1 | 40A | Реле E-CVVT |
| ВАКУУМНЫЙ НАСОС 1 | 20A | Вакуумный насос |
| ДЕИЛЬЕР | 20A | Реле оттаивания |
| AMS | 10 | Датчик батареи |
| Э-CVVT 2 | 20A | PCM |
| А/КОН | 10 | Модуль климат-контроля |
| Э-CVVT 3 | 20A | PCM |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10 | Модуль климат-контроля; наружное зеркало заднего вида с электроприводом для водителя/пассажира; ЕСМ. |
| СВЯЗЬ 2 | 10 | БКМ; ПКМ/ЭБУ |
| ЛАМПА H/HI | 20A | Реле фар |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| 1 БЛОК УПРАВЛЕНИЯ | 20A | ПКМ/ЭБУ |
| ДАТЧИКИ 2 | 10 | Блок разъемов E/R (реле топливного насоса, реле 1/2 вентилятора системы охлаждения) [G4KJ] Клапан управления маслом (слив), электромагнитный клапан управления продувкой, электромагнитный клапан регулируемого впуска, запорный клапан канистры [G4KH] Масляный регулирующий клапан (слив), электромагнитный клапан управления выпуском воздуха, электромагнитный клапан управления RCV, запорный клапан цилиндра [G4FJ] Маслорегулирующий клапан №. 1/#2, Электромагнитный регулирующий клапан вентиляции, Электромагнитный регулирующий клапан RCV, Запорный клапан бака |
| ТКУ 2 | 15A | Переключатель диапазона упорного моста, MTC |
| ABS 3 | 10 | модуль ЭКУ; Универсальный разъем управления. |
| РОЗЕТКА ПИТАНИЯ 3 | 20A | Задняя розетка |
| Б/УП ЛАМПА | 10 | ПКМ/ТКМ; Переключатель диапазонов коробки передач; Аудио; Электрохромное зеркало; Задний комбинированный фонарь (IN) левый и правый |
| ДАТЧИК 1 | 15A | Датчик кислорода (сверху/снизу) |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1/№2/№3/№4 |
| 2 ЭБУ | 10 | ПКМ/ЭБУ |
| ТКУ 1 | 10 | ПКМ/ТКМ |
| ВАКУУМНЫЙ НАСОС 2 | 10 | Вакуумный насос; Вакуумный прерыватель. |
| 3 ЭБУ | 10 | ПКМ/ЭБУ |
| РОЗЕТКА ПИТАНИЯ 2 | 20A | Передняя розетка 1 |
| РОГ | 20A | Реле звукового сигнала; Релейный блок ICM (зуммер охранной сигнализации). |
| СВЯЗЬ 1 | 30A | Реле стеклоочистителя |
