Kia Ceed 2 JD (2016-2018) — Блок предохранителей

Kia Ceed 3 (CD) — Схема блока предохранителей

Год производства: 2016, 2017, 2018.

Предохранители прикуривателя (розетка) в Kia Ceed JD Это предохранители 46 (20А) В блоке предохранителей панели приборов.

Ящик в салоне

Kia Ceed 2 JD (2016-2018) — Блок предохранителей Kia Ceed 2 JD (2016-2018) — Блок предохранителей Kia Ceed 2 JD (2016-2018) — Блок предохранителей

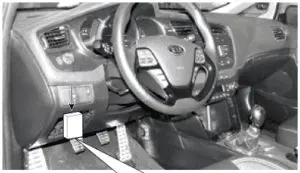

Он расположен внизу приборной панели, с левой стороны.

Kia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителей

Kia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителей

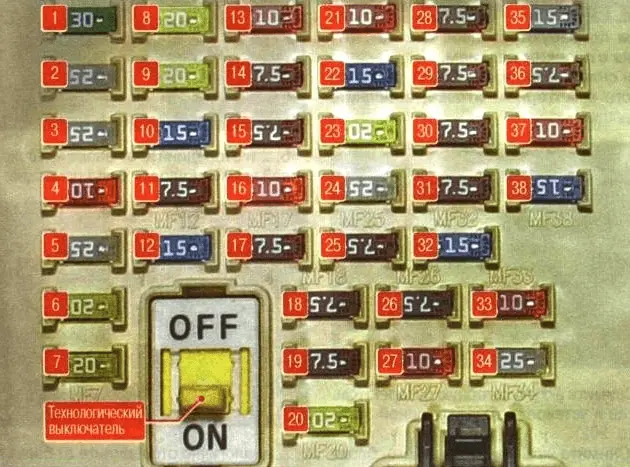

Нет.описание
1Сиденье водителя с электрорегулировкой 30А.
2Омыватели фар 25А
325А Электростеклоподъемники (правая сторона)
410А Электрический замок двери багажника
525А Электростеклоподъемники (левая сторона)
620А Централизованное запирание
720А Запасной
8зажигалка на 20А;

Задняя розетка.

9Сиденье водителя с электрорегулировкой 20А.
1015А Стеклоочиститель задней двери
117,5А Система автоматического включения фар;

Блокировка селектора АКПП;

Переключатель сигнализации.

1215А Подогрев передних сидений
1310А Система аудио;

Часы;

Система бесключевого открывания автомобиля;

Блок управления электрооборудованием кузова (BCM);

Электрические наружные зеркала.

14Кондиционер 7,5 А
157,5А Лавафари;

Датчик дождя;

Блок управления электрооборудованием кузова (BCM);

Автоматическое затемнение зеркал;

Электрический люк;

Система бесключевого доступа;

Подогрев передних сидений.

1610А Наружные зеркала с подогревом;

Кондиционер.

177.5А Внутреннее освещение
187,5А Система бесключевого доступа в автомобиль;

Кнопка запуска/остановки двигателя.

197,5А Противоугонная сигнализация
2020А люк с электроприводом
2110А Электрический стояночный тормоз;

Электрическая регулировка угла наклона фар;

Кондиционер;

Система помощи при парковке;

Плата за проезд;

Индикатор положения рычага автоматической коробки передач;

Подсветка переключателей панели приборов;

Подогрев передних сидений.

2215А Обогрев маховика
23Блок предохранителей и реле 20А в моторном отсеке
2425А Стеклоочиститель;

Датчик дождя.

25Иммобилайзер 7,5А
267.5А Электропривод наружных зеркал;

Центральный замок;

Приборная доска;

Кондиционер;

Система контроля давления в шинах;

Система помощи при парковке;

Подсветка замка зажигания;

Блок управления кузовным оборудованием (BCM).

2710А Система бесключевого доступа;

Стоп-сигналы.

287.5А Комплект индикаторов;

Часы .

297,5А Электроусилитель руля
307,5А Резерв
317,5А Инициатор;

Выключатель;

Датчик положения селектора АКПП;

Контроллер автоматической коробки передач.

3215А Система аудио;

Часы .

33Ризерва 10А
3425А Система бесключевого доступа для автомобилей
3515А Передняя розетка
36Набор индикаторов 7.5 А
3710А Электрический блок управления кузовным оборудованием (BCM);

Система контроля давления в шинах;

Автоматический переключатель передач;

Системный звук;

Система автоматического управления фарами;

Система предупреждения о выходе из полосы движения.

3815А система пассивной безопасности SRS

В моторном отсеке

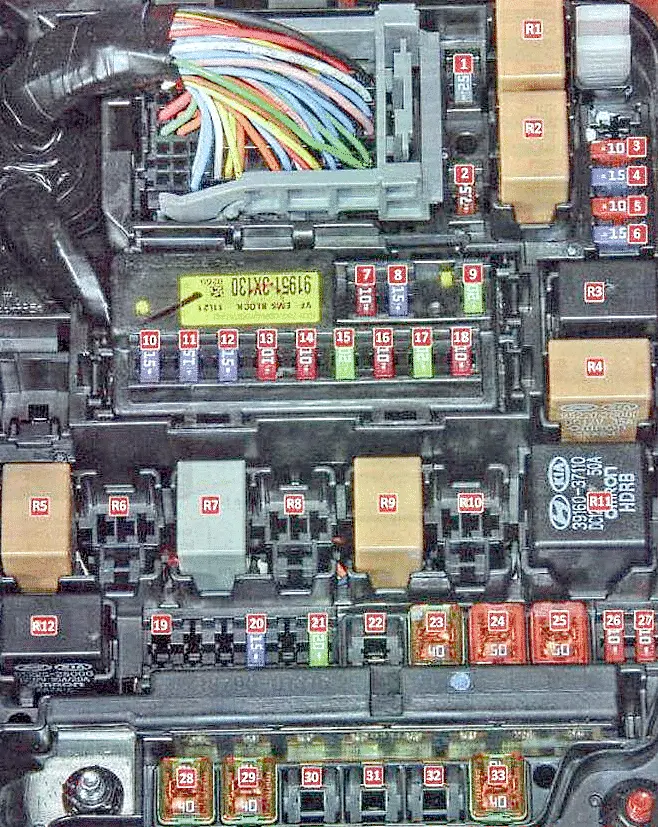

Основной блок

Kia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителей

Главный блок предохранителей и реле расположен с левой стороны моторного отсека.

ЧИТАЙТЕ KIA Sportage QL (2017-2019) – Блок предохранителей

Kia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителей

Нет.описание
1Ризерва 25А
27,5А Резерв
310А Фонарь заднего хода
415А Электронный блок управления двигателем;

Иммобилайзер;

Система бесключевого открывания автомобиля.

510А Антиблокировочная система тормозов ABS, ESC
615А Электронный блок управления АКПП;

Стоп-сигналы.

7Ризерва 10А
815А Резерв
9Ризерва 20А
1015А топливный насос
1115А Электронный блок управления двигателем
1215А Звуковые сигналы;

Рог.

13Топливный насос 10А
1410А Электронный блок управления двигателем
15катушки зажигания 20А
1610А Стартер, система изменения фаз газораспределения
1720А Электронный блок управления двигателем
18Датчики кислорода 10А;

Система изменения длины всасывающего шланга;

Клапан вентиляции цилиндра.

1915F Обогрев лобового стекла
2015А Стоп-сигналы, система помощи при трогании на подъеме
2120А Электронный блок управления двигателем
2240А Электронный блок управления АКПП
2340А Предохранители 10-18
24Блок предохранителей 50А в салоне
25Электрический вентилятор 50А
2610А Кондиционер
2710А Датчик дождя
2840А Обогрев заднего стекла
29выключатель питания 40А;

Блок предохранителей в салоне.

3040А Электронный блок управления АКПП
3130 А Электрический стояночный тормоз
3230 А Электрический стояночный тормоз
33Электрический вентилятор радиатора 40А
Реле
R1Реле вентилятора радиатора (низкая скорость)
R2Реле вентилятора радиатора (высокая скорость)
R3Реле сигнализации аварийного торможения
R4Реле отопления вентилятор
R5Реле обогрева заднего стекла
R6Реле системы зажигания
R7Реле стеклоочистителя
R8Реле системы зажигания
R9Старт компании Corriere
R10Interruttore di Accensione
R11Реле дополнительного отопителя
R12Курьерская служба старта на холме

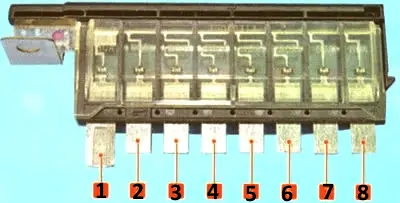

Блок предохранителей питания

Расположен внутри основного блока

ЧИТАЙТЕ Kia Ceed JD (2013-2015) – Блок предохранителей

Kia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителей

Нет.описание
1Электроусилитель руля 80А
260А Монтажный блок салона;

Блок левой фары;

указатели поворота;

Дневной свет.

340А Антиблокировочная система тормозов ABS, ESC
440 А АБС;

ЭСК;

Диагностический разъем.

5выключатель питания 40А;

Доброжелательность.

640А Не используется
760А Дополнительный обогреватель
850А Монтажный блок салона;

Блок правой фары;

Противотуманные огни;

Задние фары.

Дополнительный блок

В основном устанавливается в дизельных двигателях.

Kia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителейKia Ceed 2 JD (2016-2018) — Блок предохранителей

описание
A: PTC (бензин)/реле подогревателя топлива (дизель)
B: реле свечей накаливания
С: реле ПТК3
D: реле ПТК2
Е: реле ПТК1

главный предохранитель поставлять Он расположен на положительной клемме аккумулятора.
