Какой генератор и стартер установлены на 4D56

На двигатели 4D56 устанавливались разные генераторы, наиболее распространенные из которых имеют артикулы: MD339609, MD366052 и MD350609. Также генераторы «шли» с разным рабочим напряжением и силой тока. Например, у генератора в 90А напряжение варьировалось в диапазоне: 13,8-14,2В, а у модели в 65А: 13,8-15,2В.

Отличие данных генераторов в корпусах и маркировках выводов. У первых выводы маркируются – S, L, B; а у вторых – R, L, B.

На какой генератор можно заменить 4D56

Сегодня вариантов замены родных генераторов для двигателя 4D56 предостаточно: от Nipparts, Blueline, WPS, WAI, Unipoint, Jakoparts и других брендов. Часто на Паджеро 4D56 «перекидывают» генератор с двигателя D4BH, с минивена Делика, с Галопера, или ставят с силой тока в 110А.

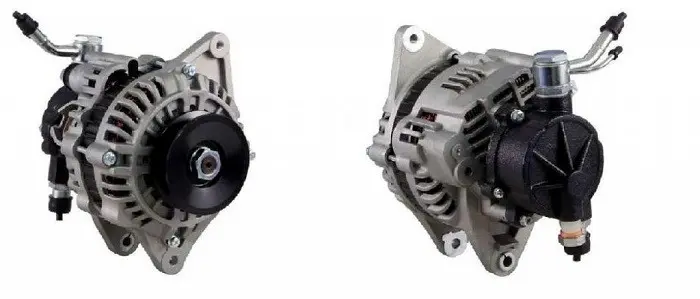

Генераторы

Шланг подачи масла на генератор двигателя 4D56 сегодня редкость. Вместо оригинала «ставят» шланг подачи масла на ТНВД от двигателя ЯМЗ-238(236), это МАЗ, КрАЗ. Данный шланг длиннее в 1,5 раза, но по диаметру головок – «один в один». Главное, чтобы после установки, он не был пережат.

Аналоги на оригинальный сальник генератора: Cargo 132662, Hyundai/Kia 37343-42020.

Размер ремня для генератора: 1060×17 мм, артикул – MD159552.

Перенос генератора

Случается, что у генератора рвется ремень и после этого нет зарядки на аккумулятор. Разумеется, данная ситуация не фатальна, однако бывает, что сам генератор с вакуум насосом выходит из строя и тогда необходим его ремонт или замена.

4D56 пернос генератора вверх

Чтобы осуществить перенос генератора на двигатель 4D56, необходимо выполнить следующие действия:

1. снять защиту снизу;
2. демонтировать воздушный фильтр с патрубком от турбины (иначе он будет мешать в дальнейшем);
3. открутить масляный фильтр (его лучше сразу упаковать во что-нибудь, чтобы он не повредился), и заткнуть отверстие от него на двигателе (масла выливается не много);
4. слить охлаждающую жидкость с радиатора (открутить барашек и через трубочку аккуратно слить ОЖ в какую-нибудь емкость);
5. снять насос гидроусилителя руля и ремень генератора (лучше отодвинуть ГУР на шлангах в сторону, чтобы не мешал);
6. снять термостат, после чего выльется примерно 3л ОЖ (охлаждающую жидкость лучше купить заранее);
7. открутить нижний болт на генераторе и снять масляные шланги (там есть шланг высокого давления, для которого в последующем понадобятся 2 новые медные шайбы);
8. снять все провода с генератора.

После этих действий генератор легко вынимается из машины сверху, а затем в обратной последовательности устанавливается новый.

То же самое проделывается на Делике. Только не нужно сливать охлаждающую жидкость и генератор достается снизу. Однако, стоит учитывать, что генератор с того же Паджеро может занимать несравненно больше места, чем насос на нем, как и шланги подачи и слива масла. На Делике места меньше, чем на П2, однако, если найдется место для генератора, то для «вакуумника» – тем более, но часто приходится вносить конструктивные изменения.

Какой стартер установлен на двигателе 4D56

Наиболее часто встречающийся стартер на дизельных двигателях Митсубиси 4D56 идет под артикулом MD344183 и имеет мощность – 2,2кВт.

Бендикс стартера – MD619204, аналог – Zen 1567.

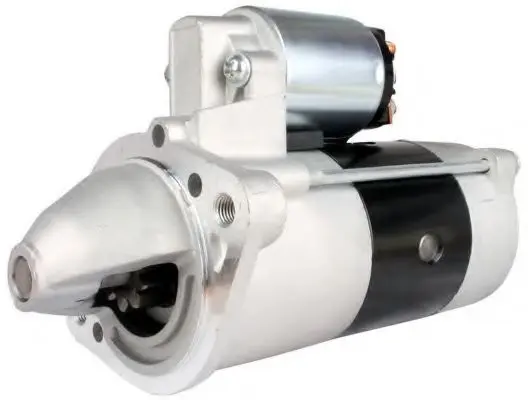

Стартер

На какой стартер можно заменить оригинал

Основные причины выхода стартера из строя:

• сорванный механизм бендикса – при повороте ключа зажигания можно услышать щелчок реле и работу мотора стартера, но автомобиль заводится не будет;
• изношенные щетки или замыкание щеточного узла – при повороте ключа будет слышен щелчок втягивающего реле, но авто не заведется;
• изношенные/обгоревшие контакты втягивающего реле – при повороте ключа зажигания, стартер вообще не будет издавать никаких звуков (когда контакты втягивающего реле «разваливаются», в прямом смысле этого слова, будет слышен металлический щелчок реле);
• мокрые контакты втягивающего реле – при повороте ключа зажигания слышен нормальный глухой щелчок втягивающего реле, но авто заводится не будет (это не так страшно, как вышеописанные проблемы – несколько поворотов ключа зажигания и авто должно завестись).

На двигатель 4D56 подходит стартер от Дэлики, L200, и с артикулом – MD312858. Стартеры могут отличаться в зависимости от года выпуска и комплектации автомобиля. Кстати, разницы между стартерами в 13 зубьев и 10 нет практически никакой! Так как шаг зубьев одинаков, а звездочка бендикса (которая крутит маховик) у стартера с 13 зубами просто смещена в сторону, чтобы быть в том же геометрическом месте, что и у модели с 10 зубами, оба варианта подходят на моторы 4D56 без всяких проблем и «колхоза».

Если на б/у стартере отчетливо выражены следы износа, к примеру, слишком втянутый коллектор, видны следы обгорания или заметно, что пластинки якоря цепляются за корпус, то изношенный таким образом стартер лучше не покупать.

Как снять стартер

Часто бывает, что лопается крепление стартера, а неприятный звук под капотом скорее всего свидетельствует о том, что пора готовится к ремонту или замене стартера.

Замена стартера Митсубиси паджеро 2

Чтобы снять стартер необходимо:

1. отключить аккумуляторы;
2. поддомкратить передок авто;
3. снять за колесом (в арке) резиновую защиту;
4. из капота сверху левой рукой (в случае, если машина с левым рулем) сорвать и открутить верхний болт ключом «на 14»;
5. просунуть руку выше колеса (в пространство которое освободилось при выполнении п.2), сорвать и открутить нижний болт стартера ключом «на 14»;
6. достать стартер через колесную арку;

Чтобы было легче откручивать верхний болт стартера, можно воспользоваться одним из нижеперечисленных вариантов:

• опустить раздатку вниз;
• снять подушку раздатки (коробки) – 4 болта;
• опустить поперечину – 8 болтов.

После этого головка «на 14» «со свистом наскакивает» на болт при помощи удлинителя в 1м без всяких карданов.
