Какие свечи нужно устанавливать на двигатель 4D56

17.02.2023 /

Одним из самых уязвимых мест в системе зажигания двигателя 4D56 являются свечи. Сегодня практически все водители сталкиваются с проблемой стоимости оригинальных свечей, и считают ценник неадекватным. Подобрать аналог свечей для мотора 4D56 не так-то просто, ведь размер, а главное – глубина встраивания свечи, в данном случае имеют большое значение.

Продолжительность жизни свечей в моторах 4D56 зависит прежде всего только от производителя. По опыту многих владельцев Mitsubishi Pajero наиболее надежны оригинальные свечи.

Марка свечей для двигателя Mitsubishi 4D56 – MD092392, их средняя стоимость составляет 1 800 руб. – за одну, или 7 500 руб. – за четыре штуки. Ценник на самый популярный оригинальный аналог – NGK Y115T1, начинается от 500 руб. Для двигателей 4D56 T подходят свечи – NGK Y733J с такой же стоимостью.

Какие свечи нужно устанавливать на двигатель 4D56

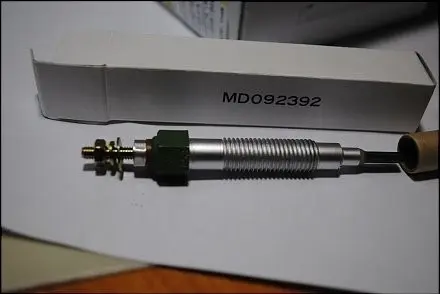

Технические характеристики свечей зажигания MD092392

  • Вес: 0,39 кг;
  • Общая длина: 96,5 мм;
  • Длина 1: 53 мм;
  • Длина 2: 22 мм;
  • Диаметр: 5 мм;
  • Напряжение: 6V;
  • Номер технической информации: MD092392

Оригинал имеет достаточное внутреннее сопротивление, и определить четко его неисправность можно только по тестеру, нужно только скинуть подающий + провод. Нормальное сопротивление свечей накала 6В для параллельного соединения по номиналу должно быть – 0,15-0,25 Ом.

Системы прогрева свечей

Если обратиться к любому мануалу для Паджеро 2, то можно узнать, что на него ставились три модификации системы прогрева свечей (в отличие от последних Mitsubishi L200 с прямым впрыском Common Rail): Auto Glow, Self-Regulating Glow, Super Quick Glow.

Свечи накала для ДВС Mitsubishi 4D56


Что касается первых двух, то здесь все довольно просто: свечи накаливания, реле и блок управления, получающий сигнал от датчика температуры и стартера. Температура свечей контролируется все время, даже когда реле отщелкивается.

SQG

В двигателе 4D56 EFI с системой Self Quick Glow (SQG) с двумя реле, стоит гасящий резистор. Данная система также известна как – «супернакал». В данном случае все гораздо сложнее. Свечи, два реле. Одно подает 12В для предпускового нагрева, второе (через дополнительное сопротивление) – 6В, некоторое время после запуска мотора.

Блок управления здесь тоже «поумней», в добавок к регулировке времени накала он контролирует состояние свечей. При перегорании или коротком замыкании свечей, накал сокращается до минимума или совсем отключается. Неоригинальные свечи также могут стать причиной отключения накала, если они не «понравятся» блоку управления по своим параметрам.

Считается, что блок Super Quick Glow работает только с оригинальными свечами накала, обладающими определенными сопротивлением и временем разогрева (до максимума), практически все аналоги MD092392 отличаются только по этим параметрам.

Разница свечей 11В и 12В

Многих мучает вопрос относительно разницы свечей в 11В и 12В. Все это напрямую подключаемые свечи, без внешнего резистора. В реальности рабочий диапазон напряжения свечей на двигателе 4D56 начинается от 10В (при включенном стартере) и достигает приблизительно 15В (при заведенном двигателе).

Какие свечи нужно устанавливать на двигатель 4D56

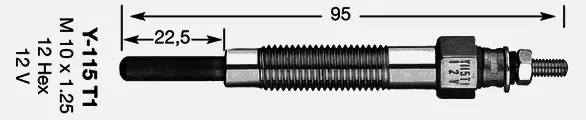

NGK Y115T1

Проверка реле

Многих волнует тема непрерывного «щелканья» реле. Разобраться с этой проблемой поможет мануал, в котором написано, что:

  1. после запуска должно подаваться 6.2В;
  2. по мере прогрева свечей их сопротивление растет, за чем следит электроника, по сопротивлению оценивается температура свечей;
  3. из-за того, что сопротивление свечей растет, изменяется баланс последовательно включенных сопротивлений, т.е. свечей и ограничивающего резистора;
  4. резких и заметных прыжков напряжения быть не должно, провода и контакты тоже увеличивают собственное сопротивление в процессе нагрева;

Получается, что в «отщелкиваниях» реле нет ничего страшного и это нормально, согласно сервис-манулу. Чаще всего в данном случае играет роль возраст свечей.

Часто встречающаяся проблема в системе зажигания двигателей 4D56 – это когда какая-либо свеча «коротит» и предохранитель просто «вылетает».

Проверка свечей

Проверить свечи накаливания достаточно просто. Начать лучше с предохранителя. Затем – с напряжения на шине.

При включении первого реле должно быть 12 вольт. При втором включенном реле – 6 В. Реле можно включить, подав напряжение на управляющий контакт. Если напряжение подается, то реле и свечи исправны, если нет питания – придется искать причину этого.

Свечи накала MD092392 vs Denso DG-162


Перед установкой новых свечей проверка работоспособности схемы управления накалом обязательна, а после их установки обязательно нужно пройтись тестером на шине, проверяя правильность алгоритма работы.

Процедура замены свечей

Проверять работу пусковых свечей накаливания (на автомобилях с дизельными двигателями) следует при каждом техническом обслуживании.

Свечи накала установлены на головке блока цилиндров дизельного двигателя слева. Замена свечей накаливания на силовом агрегате 4D56 совершается с помощью следующих действий (потребуются ключи «на 8», «на 10» и «на 12»).

  1. Для начала необходимо отсоединить высоковольтные провода от минусовой клеммы аккумуляторной батареи.
  2. Далее снимается защитный колпачок контактного болта.
  3. После, откручивается гайка крепления и снимается наконечник плюсового провода с шины питания свечей накаливания.
  4. Далее ослабляются четыре гайки крепления шины питания, и она снимается с наконечников свечей накаливания.
  5. После, необходимо открутить гайку и снять ее с наконечника заменяемой свечи.
  6. По окончании выкручивания свечи накала, она аккуратно извлекается из свечного колодца.
  7. Установка свечи накаливания проводится в порядке, обратном снятию.
  8. Аналогично меняются и остальные свечи.
