Как использовать виглер для позиционирования шпинделя?

	Зонд с остроконечной иглой функционирует как центроискатель и используется для обнаружения таких объектов, как начерченные линии или центральные метки. Он работает, располагая шпиндель станка прямо над этими точками на заготовке. Это необходимый этап сверления отверстий или обработки элементов.
	Шаг 1 – Вставьте зонд Вставьте зонд в тело вигглера. Шаг 2 – Установите вигглер Установите виглер в патрон или цангу вашего фрезерного станка или сверлильного станка.

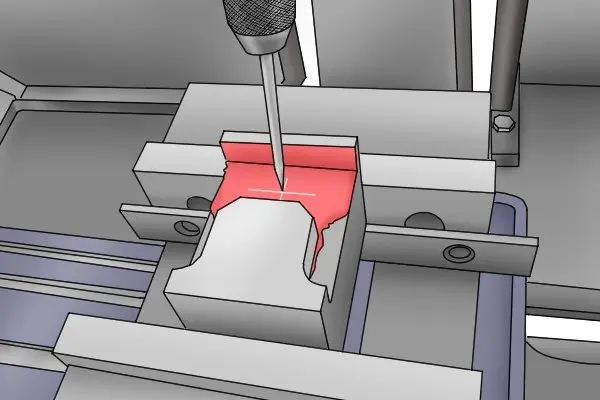

	Шаг 3 – Закрепите заготовку Закрепите заготовку в тисках или опорной плите под шпинделем станка.

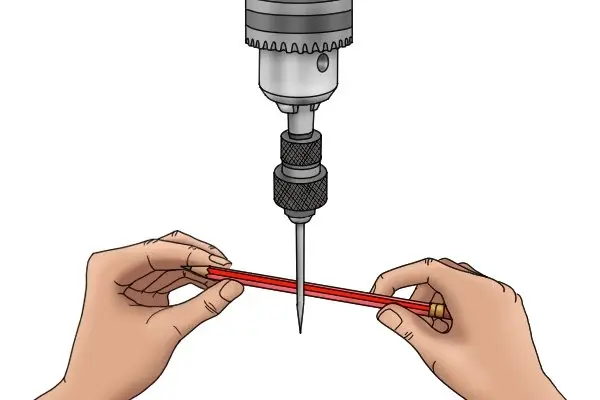

	Шаг 4 – Запустите машину Запустите машину, настроив ее на скорость 1000 об/мин. Игольчатый зонд начнет центрироваться. С помощью деревянного карандаша нажимайте на край зонда, чтобы он оставался неподвижным, пока он не перестанет шататься и не будет двигаться точно по центру. Когда зонд отцентрируется, карандашом будет трудно двигаться.
	Когда вы пытаетесь центрировать вигглер с помощью карандаша, его движение может начать напоминать движение пропеллера вертолета. Если это произойдет, зонд недостаточно надежно закреплен в теле. Вам нужно будет выключить машину, снять виглер, снова затянуть рифленую гайку на корпусе и снова установить виглер в машину.

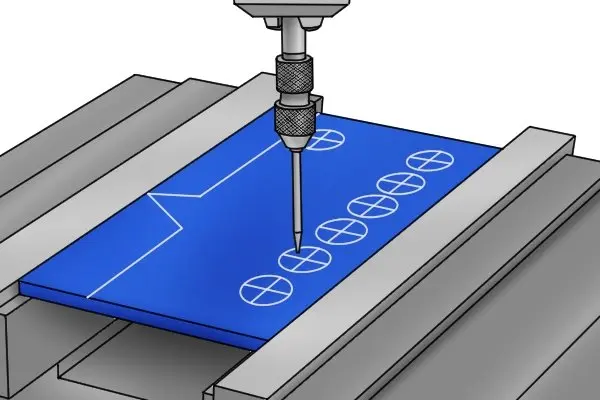

	Шаг 5 – Выключите машину Как только зонд будет отцентрирован, выключите машину. Затем переместите стол так, чтобы острие игольчатого щупа совпало с размеченной линией или керном на заготовке.
