Как использовать искатель кромок для определения центра круглой детали?

Очистите края детали, в которой вы будете находить центр.

Это поможет обеспечить точную работу искателя краев.

Закрепите деталь в тисках или патроне, установленном на опорной плите.

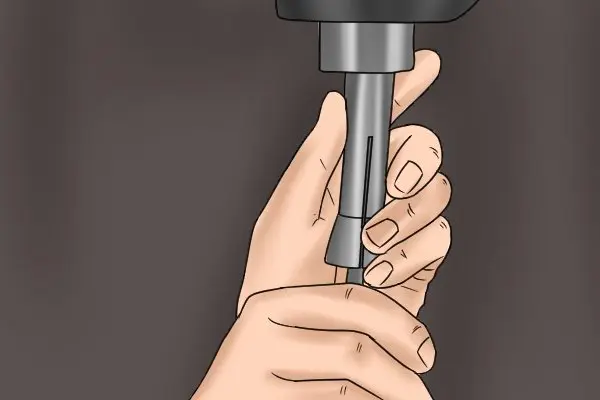

Установите искатель кромок в цангу или сверлильный патрон и закрепите инструмент на шпинделе вашего станка.

Центр хвостовика кромочного искателя будет представлять собой центр шпинделя.

Примерно отцентрируйте деталь и опустите искатель кромок с помощью рычага подачи пиноли.

Включите машину, чтобы она работала со скоростью около 500 об/мин.

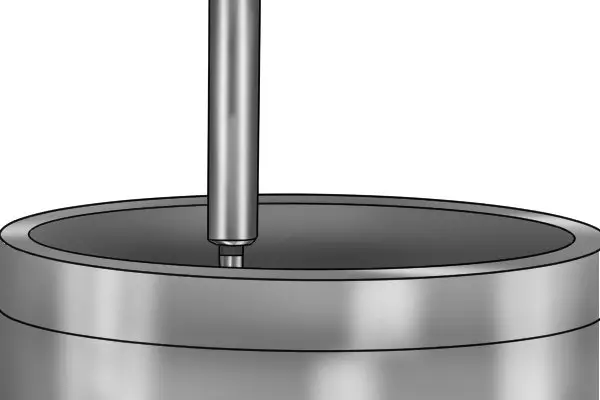

Переместите стол станка в направлении Y так, чтобы нижняя часть искателя кромки сместилась внутрь передней части детали.

Первоначально искатель краев станет центрированным.

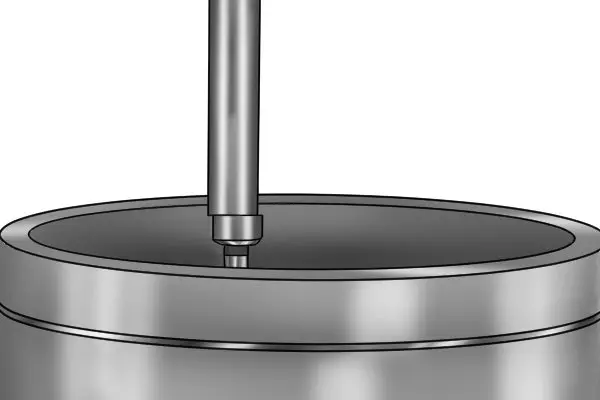

Однако, когда он соприкасается с деталью, он смещается.

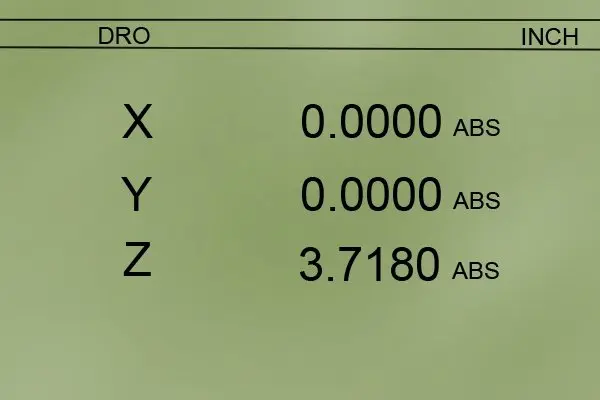

Когда это произойдет, обнулите ось Y.

Затем переместите стол так, чтобы искатель кромки перемещался к задней стороне детали.

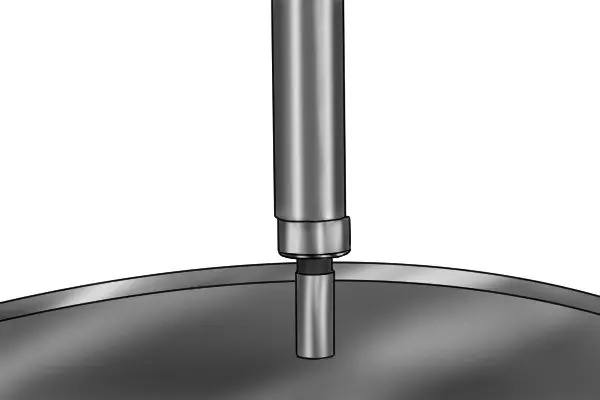

Искатель краев снова начнет центрироваться.

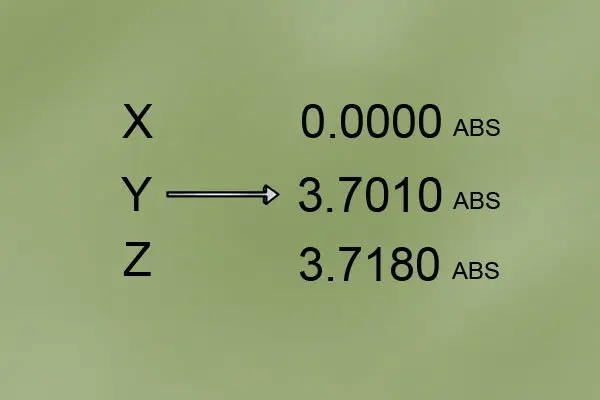

Как только искатель кромки снова станет смещенным, запишите значение по оси Y, показанное на цифровом отсчете.

Половина этого значения, чтобы найти центр детали по оси Y.

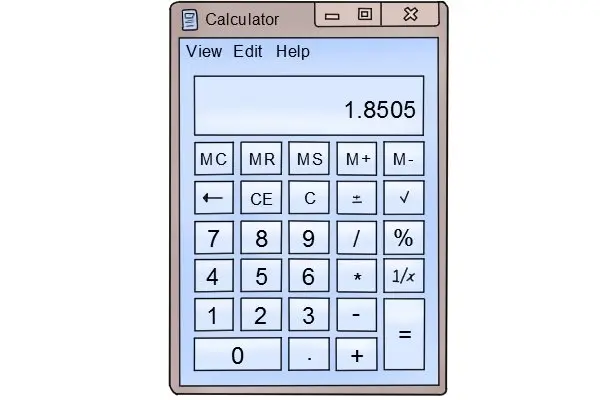

например 3.7010 ÷ 2 = 1.8505

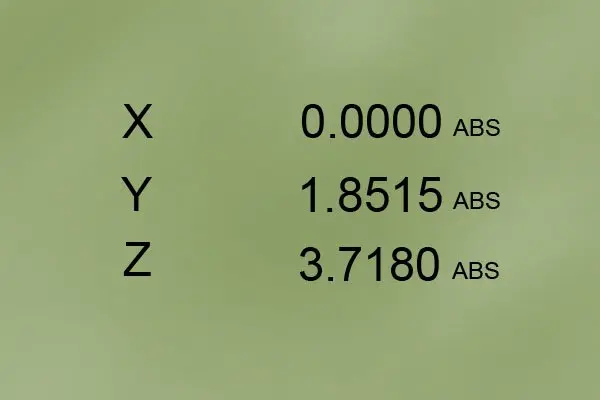

Переместите ось Y, пока искатель краев не достигнет центра, который вы вычислили (в данном случае 1.8505).

Обнулите ось Y.

Повторите описанный выше процесс, чтобы найти центральную точку на оси x.

После того, как вы нашли центральные точки на каждой оси, вы нашли центр детали.
