Из каких частей состоят пластинчатые тиски?

Три заместителя

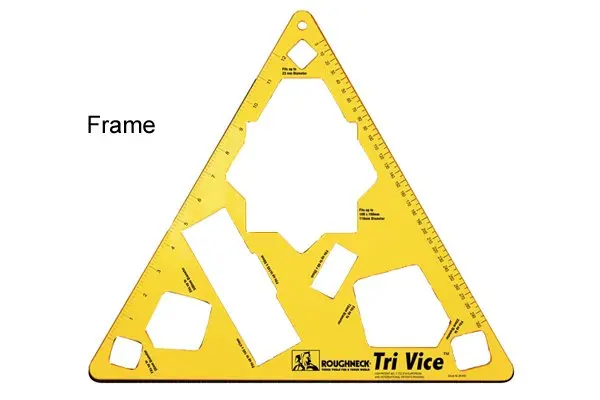

Рамка Tri Vice

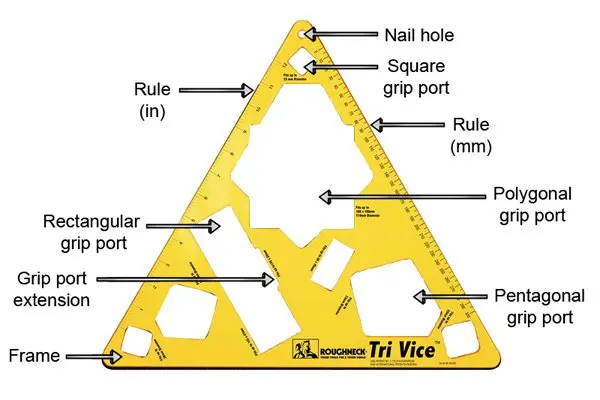

Основной корпус тисков для пластин называется «рамой». Он изготавливается из цельного листа низкоуглеродистой стали и может быть треугольным (Tri Vice) или прямоугольным (Timber Lok).

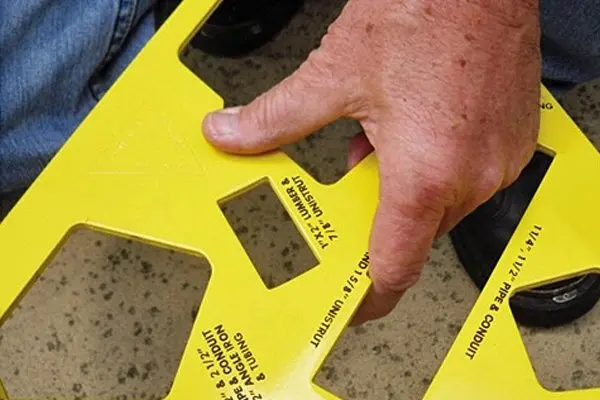

Рама — это часть тисков для тисков, которую пользователь держит при установке тисков для тисков и которая обеспечивает необходимую поддержку заготовок, вставленных в порты захвата.

Все остальные части инструмента встроены в раму. Вот они:

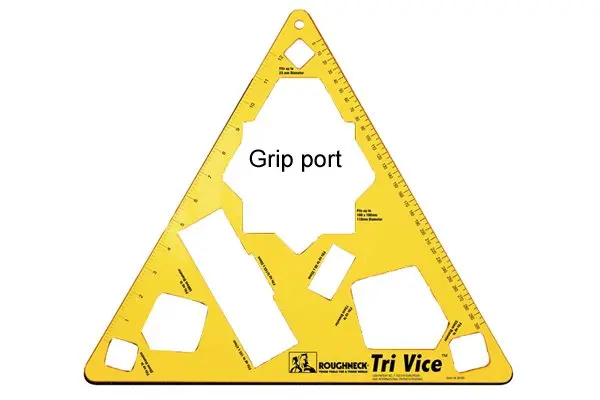

Порты захвата Tri Vice

Отверстия в раме пластинчатых тисков известны как «порты захвата». Это части инструмента, выполняющие его основную функцию – захват и опора заготовок.

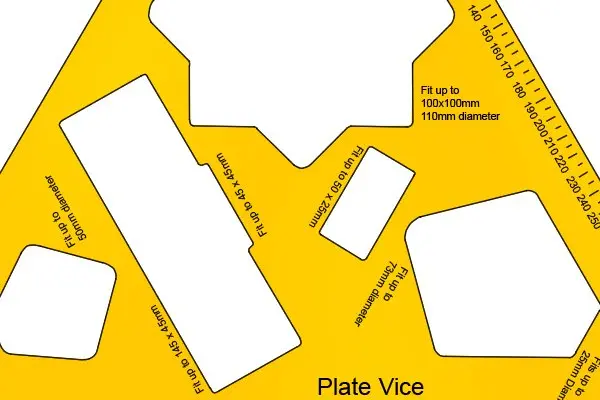

Стандартные тиски для пластин имеют четыре типа захватных отверстий:

Порт с квадратной рукояткой

Квадратные порты для захвата могут использоваться для захвата квадратных или круглых заготовок соответствующего диаметра или заготовки любой другой формы с площадью, немного меньшей, чем площадь захватного порта (не слишком меньше, иначе захватный порт не будет удерживать заготовку). плотно).

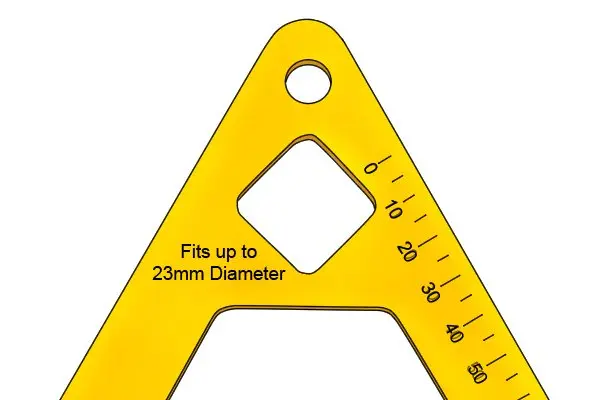

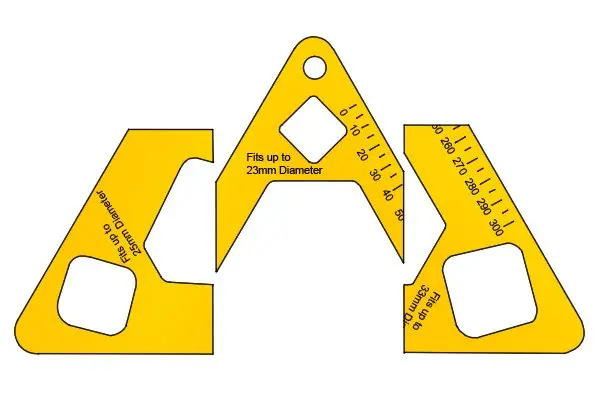

Tri Vice имеет три квадратных отверстия для захвата, которые могут принимать диаметры до 23 мм, 28 мм или 33 мм соответственно.

Пятиугольный порт захвата

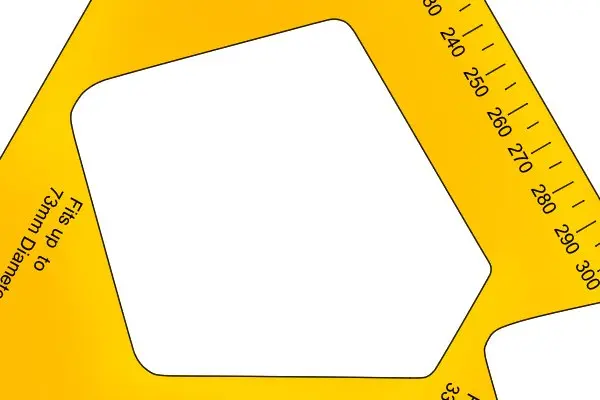

Пятиугольные захватные порты имеют пять сторон и, как и квадратные захватные порты, могут использоваться для удержания как круглых, так и квадратных заготовок.

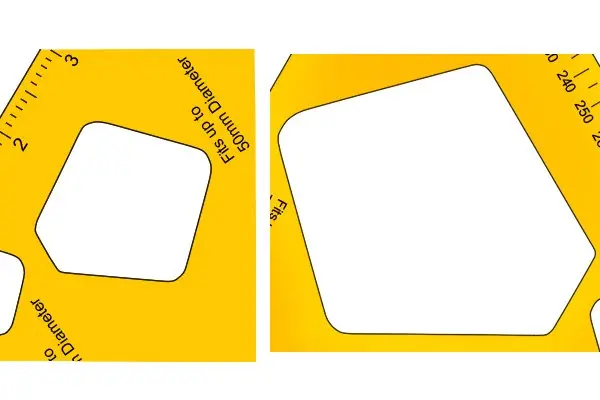

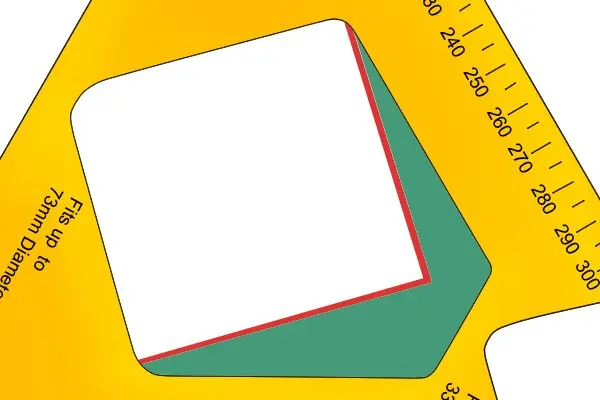

Tri Vice имеет два пятиугольных отверстия для захвата, способных брать заготовки диаметром до 58 мм или 73 мм соответственно.Включение пятой стороны позволяет пятиугольному порту захвата вмещать заготовки большего диаметра за счет увеличения внутренней площади порта.Если бы в конструкцию пластинчатых тисков был включен квадратный порт захвата с той же внутренней площадью, что и пятиугольный порт, размер самой рамы пришлось бы увеличить.

Пятиугольная конструкция позволяет совместить форму отверстия с формой рамы тисков, поэтому размер рамы не нужно увеличивать.

Многоугольный порт захвата

Многоугольник – это любая форма, имеющая более двух сторон. Некоторые из этих форм имеют сложные или труднопроизносимые названия, но термин «неправильный многоугольник» можно использовать как простой способ их обозначения.

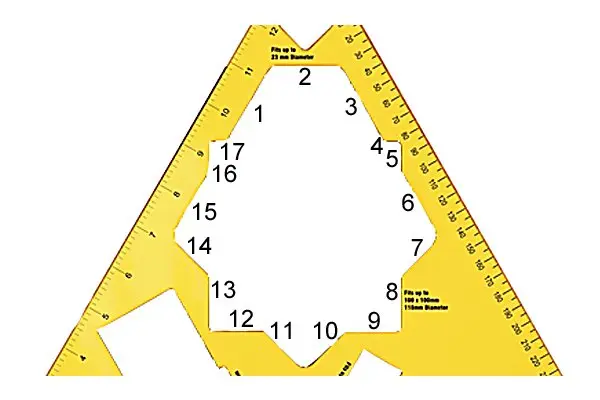

В этом случае настоящее имя многоугольного порта захвата — «неправильный семиугольный порт захвата», так как он имеет 17 сторон разной длины.

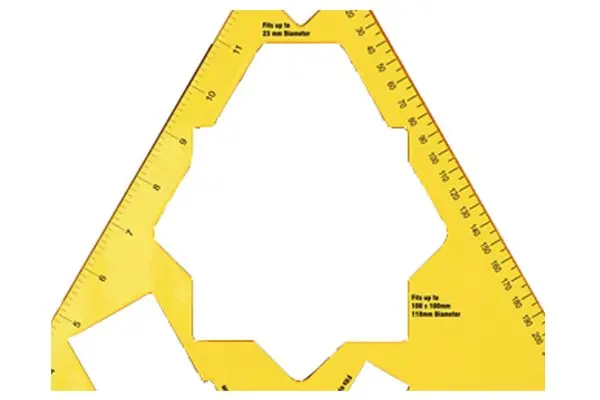

Многоугольное отверстие для захвата является самым большим и может принимать заготовки с прямоугольными краями размером до 100×100 мм или круглые заготовки диаметром до 118 мм.

Если бы квадратное отверстие для рукоятки имело такую ​​же внутреннюю площадь, что и многоугольное отверстие для рукоятки, размер рамы пришлось бы увеличить, чтобы вместить его. 17 неправильных сторон многоугольного отверстия для захвата выравнивают его общую форму с краями рамы.

Прямоугольный порт захвата

Прямоугольные отверстия для захвата предназначены в первую очередь для захвата деревянных секций, но также могут использоваться для захвата воздуховодов коробчатого сечения или других заготовок.

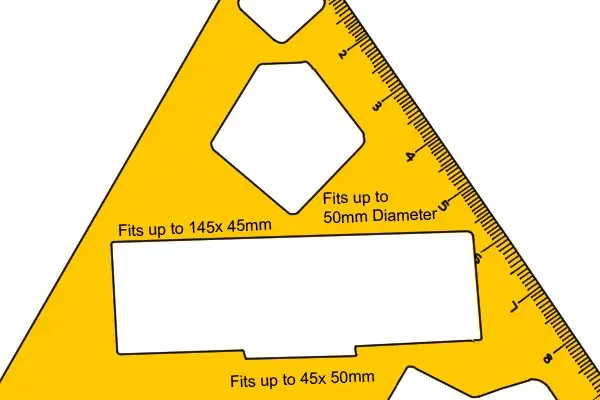

Tri Vice имеет два прямоугольных отверстия для захвата, но может работать с заготовками до трех размеров: 145 x 47 мм, 45 x 50 мм или 48 x 25 мм.Дополнительные размеры обеспечиваются небольшим расширением самого большого прямоугольного порта захвата — эта функция позволяет обрабатывать заготовку дополнительного размера без необходимости в полностью отдельном порте захвата.

Тимбер Лок

Timber Lok изготавливается и используется точно так же, как и навесной замок, состоящий из рамы, в которую встроены все остальные части. Однако он отличается по форме, будучи прямоугольным, а не треугольным.

Порты захвата Timber Lock

Timber Lok имеет только прямоугольные отверстия для захвата, так как он предназначен в первую очередь для использования с древесиной. Всего имеется шесть портов для захвата, каждый из которых имеет удлинитель порта для захвата. Для получения дополнительной информации о портах захвата на Timber Lok см.: Какие существуют типы пластинчатых тисков?

Правила измерения пластинчатых тисков

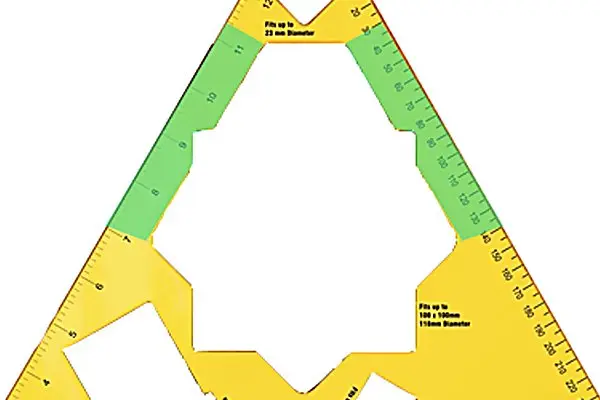

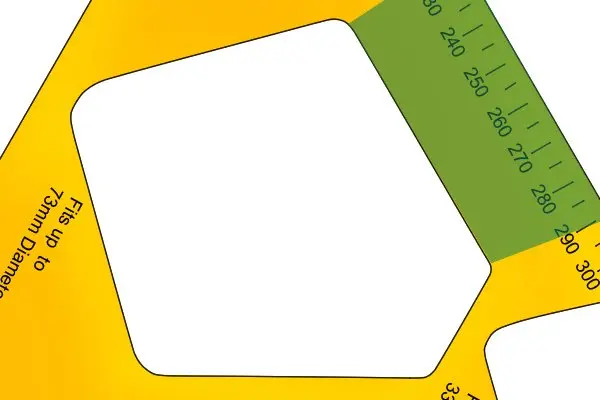

Включение правил измерения позволяет пользователю легко измерять детали без необходимости использования дополнительного измерительного инструмента. Однако это возможно только в том случае, если измеряемая деталь не при поддержке порока.

Отверстия для гвоздей на пластинчатых тисках

Отверстия для гвоздей используются для хранения Tri Vices и Timber Loks, подвешивая их.

На Tri Vice отверстие для гвоздя встроено в самую верхнюю точку между двумя измерительными линейками.На Timber Lok два отверстия для гвоздей встроены в два верхних угла по обе стороны от миллиметровой линейки. Включение двух гвоздей вместо одного распределяет вес Timber Lok, который тяжелее, чем Tri Vice, на две точки, что снижает риск того, что гвоздь может выйти из строя и тиски упадут во время хранения.
