Блок Предохранителей

Infiniti G20 (1990-1996) — Блок предохранителей

Применяется к автомобилям, выпущенным в разные годы:

1990, 1991, 1992, 1993, 1994, 1995, 1996.

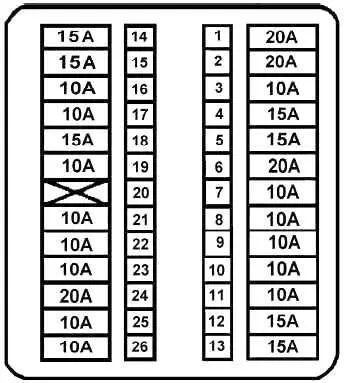

Схема блока предохранителей в салоне

Infiniti G20 (1990-1996) — Блок предохранителей Infiniti G20 (1990-1996) — Блок предохранителей Infiniti G20 (1990-1996) — Блок предохранителей

НомерАмпер [A]описание
120Грязеотделитель заднего стекла
220Грязеотделитель заднего стекла
310до 1993: система блокировки коробки передач с таймером, блок управления (только АКПП)
С 1993.5: открытие багажника и крышки бака, мультисистема дистанционного управления.
415Двигатель вентилятора
515Двигатель вентилятора
620Кристаллическая шайба
710Электронно-компьютерная система управления (ECCS), реле управления светом, система предупреждения об угоне, система вентиляции радиатора, система запуска (1993.5–1995), система управления АКПП (1993.5–1995), ASCD (1993–5–1995)
815до 1993 года: топливный насос
10с 1993.5: Система подушек безопасности
910Звук, подсветка часов
1010Кондиционер, контроль времени, сигнализация
1110Дверное зеркало
1215Более легкий
1315Передний противотуманный фонарь
1415да 1993.5: Аудио
1515с 1993.5: топливный насос
1610Система запуска, электронно-компьютерная система управления (ECCS), реле блокировки сцепления (только МКПП), блок дневных ходовых огней (только для Канады), система предупреждения об угоне (1993.5-1995)
1710Аварийное освещение, система дистанционного управления (1993.5-1995 гг.)
1810Звуковой сигнал, противоугонная система, ASCD (1993.5-1995)
1910Задние фонари, габаритные фонари, подсветка номерного знака, боковые габаритные фонари, подсветка, часы, сигнализация
20
2110до 1993 года: комбинация приборов, система блокировки коробки передач, разъем управления, реле обогрева заднего стекла, таймер электрической антенны, реле вентилятора, фонарь заднего хода
1993.5 и далее: комбинация приборов, система блокировки переключения передач (АКПП), реле вентилятора, разъем канала передачи данных (разъем управления), фонарь заднего хода, реле обогрева заднего стекла, блок дневных ходовых огней (Канада), система управления АКПП, электрическая антенна часы, реле ремня безопасности, реле подогрева зеркал
2210Сигнал подключения
2310Электронно-компьютерная система управления (ECCS)
2420до 1993 года: Остановки
С 1993.5: Стоп-сигналы, ASCD, система блокировки передач, система ABS.
2510Освещение салона, фары, освещение багажника, блок климат-контроля, противоугонная сигнализация, электрический антенный таймер, автоматический моторизованный двухточечный ремень безопасности (1990-1993 гг.)
2610Антиблокировочная система тормозов, блок контроля времени, моторизованная двухточечная автоматическая система ремней безопасности, автоматический круиз-контроль (ASCD), блок дневных ходовых огней (только для Канады)

Схема блока предохранителей в моторном отсеке

НомерАмпер [A]описание
115Fari
215Блок дневного света (только для Канады)
310Электронно-компьютерная система управления (ECCS)
420Система предотвращения блокировки колес
530Замок зажигания (соединение предохранителя)
630Главный жгут проводов (соединение предохранителя)
725САОЗ (предохранительная вставка)
875Генератор (предохранительная вставка)
930Система вентиляции радиатора (подключение предохранителя)
Система вентиляции радиатора (модели с реле-3 АКПП).
1030Блок реле ABS, блок управления ABS (разъем предохранителя)

ЧИТАЙТЕ Infiniti I30 (1999-2004) – Блок предохранителей

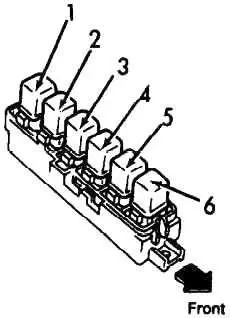

Реле моторного отсека (правое крыло)

Модели АКПП (1990-1993 гг.)

Infiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителей

Номерописание
1Реле сигнализации кражи – 1
2Устройство автоматического круиз-контроля (ASCD)
3Реле кондиционера
4Реле сигнализации кражи – 2
5Реле передних противотуманных фар
6Реле звукового сигнала

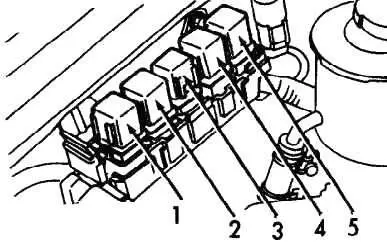

Модели М/Т (1990-1993 гг.)

Infiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителей

Номерописание
1Реле кондиционера
2Реле удержания автоматического круиз-контроля (ASCD)
3Реле звукового сигнала
4Реле сигнализации кражи – 1
5Реле сигнализации кражи – 2

1993,5-1995

Infiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителей

Номерописание
1Реле стартера радиатора – 3
2Звукосниматель для рожка – 2
3Реле вентилятора радиатора
4Реле удержания автоматического круиз-контроля (ASCD)
5Реле удержания автоматического круиз-контроля (ASCD)
6Реле кондиционера
7Дневная эстафета (Канада)
8Реле обогрева зеркал
9Реле сигнализации кражи – 1
10Реле звукового сигнала

Реле моторного отсека (через аккумулятор)

Infiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителейInfiniti G20 (1990-1996) — Блок предохранителей

Номерописание
1до 1993: реле топливного насоса
с 1993.5: реле передних стеклоочистителей
21991: Реле передних противотуманных фар (модели M/T).
1992–1995: Эстафета САОЗ
31991–1993: Реле вентилятора радиатора – 2 (модели с АКПП)
1992–1993: Реле передних противотуманных фар (модели M/T)
С 1993.5: Реле сигнализации об угоне – 2
4до 1993: Реле вентилятора радиатора – 1
с 1993.5: реле топливного насоса
5Реле блокировки сцепления (модели M/T для США)
Реле ингибитора (модели с АКПП)
6до 1993: реле передних стеклоочистителей
с 1993,5: реле вентилятора радиатора – 2
