Infiniti FX50 (S51) (2008-2017) — блок предохранителей
Infiniti FX50 (S51) (2008-2017) — Схема блока предохранителей
Год производства: 2008, 2009, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017
Предохранители панели приборов (J/B)
| Нет. | Ампер [A] | описание |
| 1 | – | – |
| 2 | 10 | Блок управления системой обнаружения пассажиров Блок датчиков диагностики подушек безопасности |
| 3 | 10 | Комбинированный фонарь передний правый; Комбинированный фонарь передний левый; Ионизатор с кондиционером; Реле сиденья; Единый счетчик и усилитель кондиционера; Блок сигнализации низкого давления в шинах; Порта CAN; блок управления AV; Датчик выхлопа и внешнего запаха; Автоматическое внутреннее зеркало с антибликовым покрытием; Реле ICC; ASCD-тормоз; Тормозной выключатель; Выключатель стоп-сигнала; блок управления AFS; Разъем канала передачи данных; Системы сигнализации; Переключатель предупреждения о выходе из полосы движения; Акустический сигнал; Модуль полосовой камеры; Телефонный адаптер в сборе Реле подогрева сидений; Переключатель подогрева сиденья (со стороны водителя); Выключатель подогрева сиденья (со стороны пассажира). |
| 4 | 10 | Реле резервной лампы комбинированного счетчика Обзор вокруг монитора Блок управления эхолотом |
| 5 | 20 | Вспомогательное реле |
| 6 | 10 | Ключ/розетка смотреть Разъем для передачи данных Датчик дождя Интеллектуальная сигнальная клавиша Зуммер Автоматическое антибликовое внутреннее зеркало. |
| 7 | 10 | Модуль управления кузовом; Выключатель стоп-сигнала; ICC тормозное реле (БЦМ). |
| 8 | 20 | Бозе (аудиосистема) |
| 9 | 10 | Замок зажигания с кнопкой в гнезде для ключа |
| 10 | 10 | Модуль управления кузовом (BCM); Автоматический контроллер положения водителя; Устройство управления; Полный блок управления освещением; Сиденья переключателей памяти; Блок управления водительским сиденьем. |
| 11 | 10 | Счетчик включен; Единый счетчик и усилитель кондиционера; блок управления полным приводом; Порта CAN; Блок управления предаварийными ремнями безопасности (водительская и пассажирская сторона). |
| 12 | – | бронирование |
| 13 | – | бронирование |
| 14 | – | – |
| 15 | 10 | Внешние зеркала заднего вида |
| 16 | 20 | Грязеотделитель заднего стекла |
| 17 | 20 | Грязеотделитель заднего стекла |
| 18 | 10 | Блок управления E-SUS |
| 19 | – | – |
| 20 | 15 | Передняя розетка |
| 21 | 10 | Пульт дистанционного управления боковым зеркалом; Единый счетчик и усилитель кондиционера; Многофункциональный переключатель; Полный блок управления освещением; AV-блок управления (комната); Блок управления монитором; Телефонный адаптер; Спутниковый тюнер. |
| 22 | 20 | Розетка консоли; Задняя розетка. |
| 23 | 15 | Двигатель вентилятора |
| 24 | 15 | Двигатель вентилятора |
| 25 | – | бронирование |
| 26 | – | бронирование |
| Реле | ||
| R1 | Реле зажигания | |
| R2 | Реле обогревателя заднего стекла | |
| R3 | Вспомогательное реле | |
| R4 | Реле вентилятора | |
ЧИТАЙТЕ Infiniti I30 (1995-1999) – Блок предохранителей
Блок предохранителей в моторном отсеке (IPDM E/R)
| Нет. | Ампер [A] | описание |
| 1 | 15 | Реле топливного насоса; Модуль управления топливным насосом; Датчик уровня топлива в сборе; Топливный насос; Модуль управления двигателем (ECM). |
| 2 | 10 | Реле вентилятора охлаждения 2 |
| 3 | 10 | Переключатель режима снега модуля управления коробкой передач (TCM) |
| 4 | 10 | Топливная форсунка 1; Номер форсунки. 2; Номер форсунки. 3; Номер форсунки. 4; Номер форсунки. 5; Номер форсунки. 6; Номер форсунки. 7 (двигатель ВК); Номер форсунки. 8 (двигатель ВК); Модуль управления двигателем (ECM); Модуль управления кузовом (BCM); Полный блок управления освещением. |
| 5 | 10 | Датчик ICC Встроенный блок; педаль акселератора «бабочка»; Привод и электроблок АБС (блок управления); Датчик угла поворота рулевого колеса 1; Датчик угла поворота рулевого колеса 1; Боковой G-сенсор; блок управления полным приводом; Блок управления гидроусилителем руля; блок управления РАН; Уведомление ICC; Блок управления тормозами. |
| 6 | 15 | Подогреваемый кислородный датчик 2 (ряд 2); Подогреваемый датчик кислорода 2 (ряд 1); Датчик соотношения воздух/топливо (A/F) 1 (ряд 1); Датчик соотношения воздух/топливо (A/F) 1 (ряд 2). |
| 7 | 10 | Комбинированный переключатель |
| 8 | – | – |
| 9 | 10 | Реле компрессора кондиционера |
| 10 | 15 | Реле ЕСМ; Модуль управления двигателем (ECM); Конденсатор; Электромагнитный клапан контроля времени; Впускной клапан; Электромагнитный клапан регулирования времени (ряд 1); Электромагнитный клапан регулировки фаз газораспределения впускных клапанов (ряд 2); Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов (ряд 1); Электромагнитный клапан регулирования фаз газораспределения выпускных клапанов (ряд 2); Регулирующий клапан вентиляции абсорбера EVAP; Катушка зажигания 1 (с силовым транзистором); Катушка зажигания №. 2 (с силовым транзистором); Катушка зажигания 3 (с силовым транзистором); Катушка зажигания 4 (с силовым транзистором); Катушка зажигания №. 5 (с силовым транзистором); Катушка зажигания 6 (с силовым транзистором); Катушка зажигания №. 7 (с силовым транзистором; двигатель ВК); Катушка зажигания №. 8 (с силовым транзистором; двигатель ВК); Электромагнитный клапан регулировки объема продувки цилиндра EVAP; Датчик массового расхода воздуха (ряд 2); Датчик массового расхода воздуха (ряд 1); Модуль управления ВВЭЛ. |
| 11 | 15 | Реле электродвигателя управления дроссельной заслонкой; Модуль управления двигателем (ECM). |
| 12 | 10 | Левая передняя комбинированная лампа (задний фонарь); Передний правый комбинированный фонарь (задний фонарь). |
| 13 | 10 | Задний комбинированный фонарь левый; Задний комбинированный фонарь правый; Подсветка номерного знака левая; Подсветка номерного знака правая; Лампа бардачка; Полный блок управления освещением; Передняя розетка; Коммутатор АТТ; AV-блок управления. |
| 14 | 10 | Левая передняя комбинированная лампа (дальний свет) |
| 15 | 10 | Правый передний комбинированный фонарь (дальний свет) |
| 16 | 15 | Левая фара (ближний свет) |
| 17 | 15 | Фара (ближний свет) |
| 18 | 10 | Реле передних противотуманных фар (Левый передний противотуманный фонарь, правая передняя противотуманная фара) |
| 19 | – | – |
| 20 | 30 | Реле переднего дворника |
| Реле | ||
| R1 | – | |
| R2 | Реле управления запуском | |
ПРОЧИТАЙТЕ Infiniti QX70 (2008–2017) — блок предохранителей

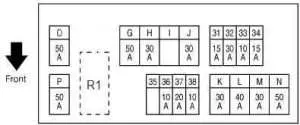

Блок предохранителей в моторном отсеке (E12)
| Нет. | Ампер [A] | описание |
| 31 | 15 | Реле звукового сигнала 1; Генератор. |
| 32 | 30 | Дополнительный разъем |
| 33 | 10 | блок управления полным приводом; Блок управления усилителем торможения. |
| 34 | 15 | Фронтальное обнажение; Блок управления AV (обзор); Блок управления монитором; Сабвуфер; Спутниковый радиотюнер; Телефонный адаптер |
| 35 | – | – |
| 36 | 10 | Модуль управления коробкой передач (TCM) |
| 37 | 20 | Реле двигателя РАН |
| 38 | 10 | Реле звукового сигнала 2 |
| солнце | 50 | Реле двигателя ВВЭЛ |
| H. | 30 | Блок предохранителей J/B IPDM E/R |
| I | – | – |
| точка | 30 | Блок управления предаварийным ремнем безопасности (со стороны водителя) |
| K. | 30 | Блок управления предаварийным ремнем безопасности (со стороны пассажира) |
| L | 40 | Модуль управления кузовом (BCM); Автоматический позиционер наведения (продолжение); Блок управления водительским сиденьем; Переключатель поясничной поддержки; Боковая поддержка; Электрический переключатель сиденья. |
| M | 30 | Привод и электронный блок ABS |
| N | 50 | Привод и электронный блок ABS |
| O | 50 | Реле вентилятора охлаждения 1 |
| P. | 50 | Блок предохранителей Е213 – н. предохранители: Q (блок управления автоматической дверью багажника), 61 (привод педали акселератора), 62 (реле сиденья с климат-контролем), 63 (реле сиденья с климат-контролем, реле подогрева сиденья) |
| Реле | ||
| R1 | Реле звукового сигнала 1 | |

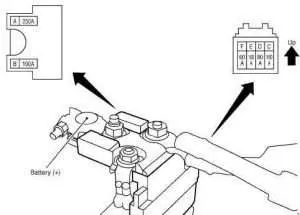

Блок предохранителей на положительной клемме аккумулятора
| Нет. | Ампер [A] | описание |
| A | 250 | Предохранитель стартера-генератора n: К. Д, Э |
| B | 100 | Номер предохранителя: О (реле вентилятора охлаждения 1), S (реле вентилятора охлаждения 2) |
| C | 100 | Предохранитель и блок подключения предохранителей |
| D | 80 | Блок предохранителей J/B (номера предохранителей: 5, 6, 7, 8, 9, 10, 11) Для дополнительного питания источника зажигания |
| E | 100 | IPDM E/R (предохранители №: 10, 11) для источника возгорания |
| F | 60 | IPDM E/R (предохранитель №18 (реле передних противотуманных фар); реле дальнего света, реле ближнего света фар, реле задних фонарей) к источнику питания зажигания. |
ПРОЧИТАЙТЕ Infiniti G35 (2006-2015) — Блок предохранителей и реле
Блок предохранителей в моторном отсеке (Е212; двигатель ВК).
| Нет. | Ампер [A] | описание |
| R | – | – |
| S | 50 | Реле вентилятора охлаждения 2 |
| Реле | ||
| R1 | Реле вентилятора охлаждения 2 | |
Блок предохранителей в моторном отсеке (E213)
| Нет. | Ампер [A] | описание |
| 61 | 15 | Привод педали акселератора |
| 62 | 15 | Реле сиденья с погодным контролем |
| 63 | 10 | Реле сиденья с погодозависимым управлением; Реле подогрева сидений. |
| Q | 30 | Блок управления автоматической дверью багажника |
| Реле | ||
| R6 | Реле звукового сигнала 2 | |
| R8 | ICC Реле удержания тормоза | |
