Иммобилайзер SOBR: обзор моделей, инструкция к установке
Содержание
Иммобилайзеры «Собр» включают все основные (классические) и ряд дополнительных охранных функций, среди которых защита от угона авто и предупреждение захвата ТС вместе с водителем.
Штатная сигнализация автомобиля обеспечивает владельца транспортного средства защитой на 80-90 %. Поскольку система не располагает четко выстроенным алгоритмом распознавания цифрового сигнала по параметру «свой-чужой», существует риск угона. Как показали экспертные тесты, кибервзломщикам требуется от 5 до 40 минут на отключение автосигнализации.
Иммобилайзер Sobr расширяет функции двусторонней охранной системы: препятствует движению авто, если в зоне действия отсутствует опознавательная метка «хозяина».
Особенности SOBR
Иммобилайзер «Собр» блокирует движение машины, если в радиусе действия сигнализации отсутствует миниатюрный передатчик-приемник (электронный транспондер).
Устройство ищет метку по защищенному радиоканалу после запуска двигателя в двух режимах защиты от:
- угона (после активации мотора);
- захвата (после открывания двери авто).
Распознавание производится диалоговым кодом по уникальному алгоритму шифрования. К 2020 году алгоритм поиска метки остается недоступным для взлома.
Иммобилайзер Sobr:
- считывает сигналы датчиков движения;
- имеет одновременно проводные и беспроводные схемы блокировки;
- оповещает владельца о несанкционированном запуске двигателя;
- распознает опцию «автоматическое прогревание мотора» по запланированному графику.
Популярные модели
Среди устройств «Собр» выделяются системы с различным функционалом. Все они работают по аналогичному принципу передачи зашифрованного кода и имеют большое количество настроек блокировки.

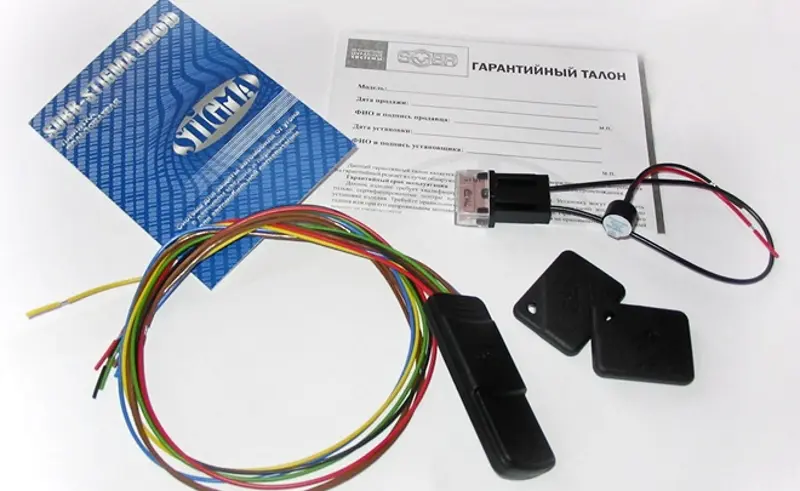

Иммобилайзер SOBR-STIGMA 01 Drive
| Модель иммобилайзера «Собр» | Краткие характеристики |
| IP 01 Drive | ● Оповещение владельца при несанкционированном отключении режима охраны. ● Защита от угона/захвата. ● Дистанционная регулировка реле блокиратора. ● ПИН-код владельца. ● Сигнал о снижении заряда в метке-транспондере. |
| Stigma Mini | ● Миниатюрное исполнение блока. ● 2 бесконтактные метки. ● Подключение при необходимости концевого выключателя водительской двери. |
| Stigma 02 SOS Drive | ● Кроме основных систем охраны есть встроенный датчик движения. ● Защищенный диалоговый код. ● Защита от угона/захвата. |
| Stigma 02 Drive | ● Встроенный электрический пьезоизлучатель. ● Оповещение при снижении заряда «хозяйской» метки. ● Возможность подключения водительской двери. |
| Stigma 02 Standart | ● Высокая скорость обмена диалогового кода. ● 100 каналов для передачи данных по защищенному протоколу. ● Небольшие размеры метки. ● Автоматическое подключение стоп-сигналов ТС при запуске двигателя. ● ПИН-код для отключения системы. |
Сервисные функции
Главная особенность иммобилайзера Sobr Stigma 02 в модификациях — это полная защита от угона после потери (или кражи) ключа зажигания, при условии, что брелок с меткой хранится отдельно.
Управляется охранная система с помощью диалоговой метки, которую владелец должен носить с собой.
Автоматическое запирание / отпирание дверей
Сервисная функция открывания и закрывания дверей предполагает запирание замков авто через 4 секунды после включения зажигания. Это предохраняет задних пассажиров, в частности, маленьких детей от открытия машины во время движения.
Отпирание замков происходит через 1 секунду после того, как зажигание выключается. Если завести мотор при открытых дверях, сервисная настройка на запирание дверей отменяется.
Иммобилайзер Sobr Stigma во всех модификациях реализует сервисный режим, при котором открывается только водительская дверь при активной опции охраны. Чтобы выполнить опцию, необходимо подключение иммобилайзера к электроцепям авто по отдельной схеме.
Если в данном режиме требуется открыть остальные двери, нужно повторно нажать на кнопку отключения охраны.
Дистанционное открытие багажника
Сервисная опция настраивается через один из трех дополнительных каналов. Отпирается багажник после нажатия на кнопку дистанционного открытия. При этом происходит автоматическое отключение охранных датчиков иммобилайзера:
- удара;
- дополнительного.
Но все дверные замки остаются закрытыми. Если захлопнуть багажник, охранные датчики вновь активируются через 10 секунд.
Режим Valet
В режиме «Валет» отключаются все опции сервиса и охраны. Активной остается функция управления замками дверей через кнопку «1». Чтобы запустить режим Valet, необходимо с задержкой в 1 секунду нажать сначала кнопку «2», затем кнопку «1». Подтверждением активации служит загоревшийся индикатор иммобилайзера и один звуковой сигнал.

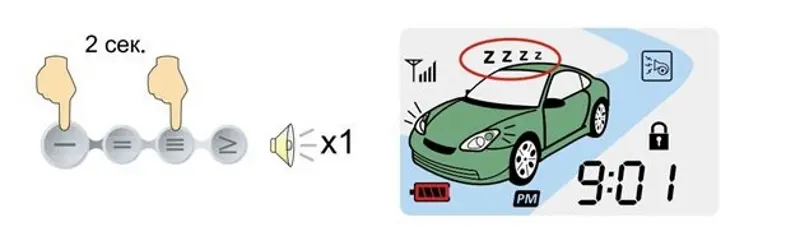

Активация режима «Валет»
Чтобы отключить режим, нужно одновременно нажать кнопки «1» и «2». Система дважды подает звуковой сигнал, индикатор гаснет.
Дистанционный запуск двигателя
Иммобилайзер Sobr Stigma в модификациях позволяет активировать такую сервисную опцию, как дистанционный запуск двигателя. С помощью данной функции можно поддерживать оптимальную температуру силового блока во время ночевок под открытым небом в сильные морозы, что актуально для дизельных ДВС и ДВС с водяной системой охлаждения.
Реализовать опцию можно через:
- внутренний таймер;
- команду брелока;
- датчик дополнительного устройства контроля за температурой мотора sobr 100-tst;
- внешнюю команду.
Рекомендуемый способ настройки активации ДВС – через допблок sobr 100-tst. Система состоит из силового реле и схемы контроля за оборотами. При активации происходит автоматический контроль оборотов и остановка ДВС при превышении указанного параметра оборотов в несколько раз.
Противоугонка Sobr Stigma imob
Иммобилайзер Sobr Stigma imob имеет опцию прогрева двигателя с бензиновыми и дизельными агрегатами. Для дизельных моторов встроена функция задержки стартера: необходимо время для разогрева свечей накаливания, чтобы ДВС не заглох.
Охранные функции
Иммобилайзеры «Собр» включают все основные (классические) и ряд дополнительных охранных функций, среди которых защита от угона авто и предупреждение захвата ТС вместе с водителем.
Включение и выключения режима охраны
Стандартный режим охраны активируется через нажатие кнопки «1». О включении сигнализации оповещает один короткий звуковой сигнал, активация индикатора, который непрерывно горит 5 секунд, затем начинает медленно гаснуть.
Если неплотно прикрыта любая дверь, модуль подает три коротких звуковых сигнала, которые сопровождаются миганием светодиода индикатора.
Отключение режима охраны происходит кратковременным нажатием кнопки «1». Система подает сигнал и снимает защиту. Иммобилайзер программируется на разделение команд для активации и отключения режима охраны. Включение происходит аналогично, отключение – через кнопку «2». При снятии с охраны брелок подает два коротких зуммера, открываются замки.
Обход неисправных зон охраны
Сигнализацию можно настроить на режим охраны при некоторых неполадках: например, не работает замок одной пассажирской двери, не настроен или поломан датчик движения.
Если иммобилайзер настроен на режим «подключения охраны дверей через время», а авто укомплектовано освещением салона в режиме задержки выключения салонного света или «вежливой подсветкой», обход неисправных зон не активируется. После запуска сигнализации через 45 секунд иммобилайзер подаст сигнал тревоги.
Память причин срабатывания
Еще одна удобная функция, которая определяет причину срабатывания иммобилайзера. Все они закодированы в подсветке индикатора. Водителю нужно оценить, сколько раз мигала лампочка:
- 1 ― несанкционированное открытие дверей;
- 2 ― капота;
- 3 ― удар по кузову;
- 4 ― сработал дополнительный датчик движения.
Опция отключается после запуска двигателя или повторной постановки авто в режим охраны.
Охрана с заведенным двигателем
Подробная инструкция к иммобилайзеру «Собр» позволяет самостоятельно настроить систему для защиты автомобиля при работающем моторе. В этом режиме отключены датчик удара и блокиратор ДВС.
Чтобы активировать функцию, нужно нажать и удерживать кнопку «1» в течение 2 секунд. Зуммер оповещает о включении коротким сигналом с миганием один раз.
Режим «паника»
Опция сработает, если в течение часа пять раз неверно набран ПИН-код хозяина. Чтобы активировать функцию, нужно нажать на кнопку «4» и удерживать ее 2 секунды.
Отключение «Паники» происходит нажатием на любую кнопку брелока на 2 секунды.
Запирание дверей в режиме «тревоги»
Функция «Тревога» позволяет заблокировать двери повторно после несанкционированного открывания. Опция помогает дополнительно защитить транспорт, если злоумышленникам удалось вскрыть двери любым способом.
Отключение сигнализации с помощью персонального кода
Персональный код (ПИН-код) – это личный пароль владельца, с помощью которого можно отключить иммобилайзер полностью, деактивировать некоторые опции без брелока, запустить двигатель после блокировки. ПИН предупреждает перепрограммирование алгоритма диалогового кода между меткой иммобилайзера Sobr и самой системой.
Инструкция по установке
Схема подключения иммобилайзера «Собр» проводится к электроцепи авто. Сначала нужно отключить минусовую клемму АКБ. Если в машине установлены блоки, которые нуждаются в постоянном питании, и батарею отключать нельзя, чтобы собрать иммобилайзер, рекомендуется:
- закрыть окна;
- выключить освещение салона;
- отключить аудиосистему;
- перевести предохранитель иммобилайзера в положение «Откл.» или вытащить его.

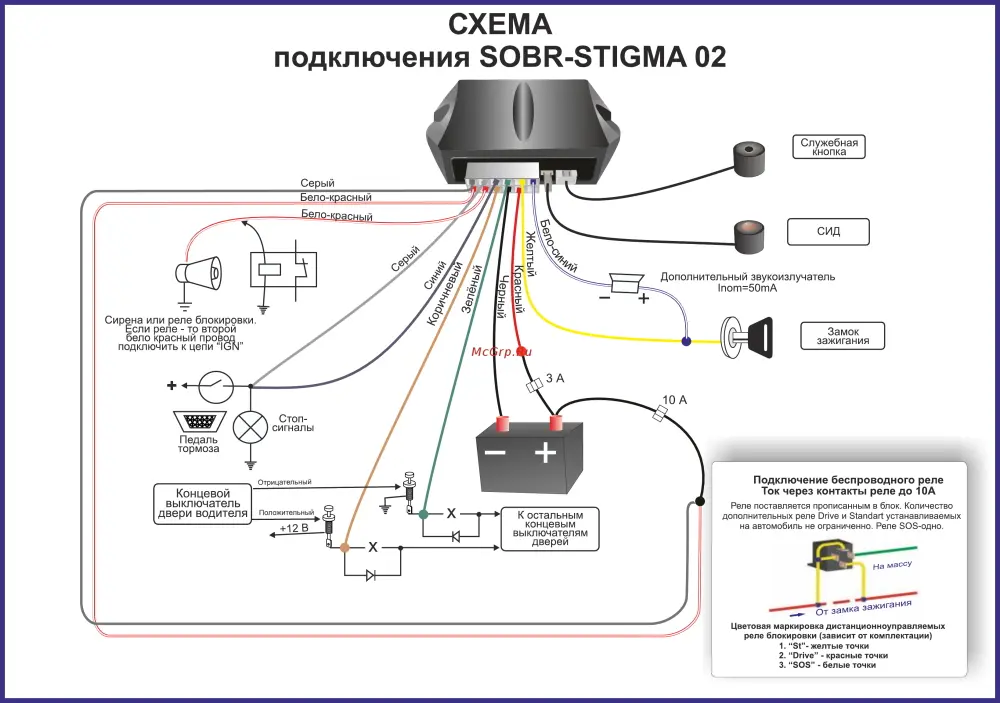

Схема подключения Sobr Stigma 02
Для каждой модели «Собр» предусмотрена подробная схема подключения в электроцепь авто, с активацией концевых выключателей дверей или без них.
Установка компонентов системы
Головной блок иммобилайзера монтируют в труднодоступном месте, чаще за приборной доской, крепеж проводят на стяжки или хомуты. Не рекомендуется устанавливать блок в моторном отсеке, под капотом ставится сигнальная сирена. Перед монтажом проводят настройку ударного датчика.
Светодиодный индикатор монтируют на приборную панель. Нужно выбрать место, которое хорошо просматривается как с водительского и заднего сидения, так и через боковое стекло, с улицы. Рекомендуется спрятать от посторонних глаз служебный переключатель иммобилайзера.
Назначение входов / выходов
Полная схема подключения электрокабелей иммобилайзера включает все варианты настроек сигнализации. Цвета проводов позволяют не ошибиться при самостоятельном монтаже. При возникновении трудностей рекомендуется обращаться к автоэлектрикам или настройщикам сигнализации в сервисный центр.
В моделях «Собр» предусмотрено пять разъемов:
- семиконтактный сильноточный;
- слаботочный на семь контактов;
- разъем на светодиод;
- четырехконтактный;
- реагирование на два контакта.
В каждый подключают кабель определенного цвета, отвечающий за конкретную опцию иммобилайзера. При самостоятельном монтаже сверяются с цветовой схемой, которая прилагается к инструкции.
Плюсы и минусы Sobr
Главное преимущество иммобилайзеров «СОБР» ― уникальный алгоритм передачи диалогового кода на частоте 24 Гц, который на сегодняшний день невозможно взломать. Дополнительные сработки сигнализации на запирание дверей обеспечивают двойную защиту от угона.
Недостаток у сигнализаций «СОБР» единственный ― высокая стоимость. Но если необходимо обеспечить автомобиль надежной защитой не на день, а на весь период эксплуатации, модели «Собр» остаются самыми надежными и продуктивными на рынке. Эффективность иммобилайзеров данной марки подтверждают положительные отзывы. Кроме того, высокая цена исключает появление подделок: на 2020 год службы контроля и надзора не выявили ни одной контрафактной системы.
