Hyundai Venue I (2019-2021) — блок предохранителей
Hyundai Venue I — Схема блока предохранителей
Год производства: 2019, 2020, 2021.
Расположение блока предохранителей в комбинации приборов
На внутренней стороне крышки блока предохранителей/реле находится этикетка с названиями и номиналами предохранителей/реле.
Расположение блока предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке с правой стороны.

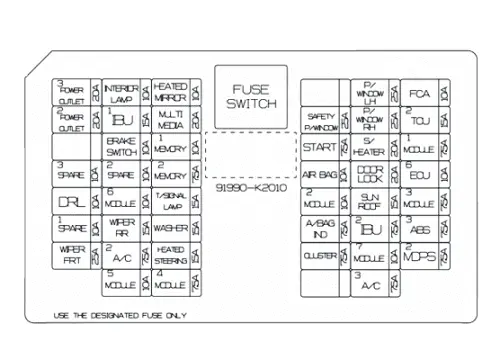

Схема панели предохранителей на приборной панели
| Название предохранителя | Ампер [A] | описание |
|---|---|---|
| РОЗЕТКА ПИТАНИЯ 3 | 20A | Карикатор USB |
| ВНУТРЕННЯЯ ЛАМПА | 10 | Передний фонарь на левой и правой боковой обшивке дверей; Внутреннее освещение; Лампа для чтения. |
| ЗЕРКАЛО С ПОДОГРЕВОМ | 10 | Электропитание наружных зеркал со стороны водителя и пассажира; Модуль климат-контроля. |
| P/ЛЕВОЕ ОКНО | 25A | Главный выключатель стеклоподъемника |
| FCA | 10 | Блок помощи при предотвращении столкновений — спереди |
| РОЗЕТКА ПИТАНИЯ 2 | 20A | Передняя розетка |
| МСБ 1 | 15A | IBU |
| МУЛЬТИМЕДИА | 20A | Аудио головное устройство; Аудио-видео и навигация. |
| БЕЗОПАСНОСТЬ ОКОН | 25A | Оконный модуль безопасности |
| П/ПРАВОЕ ОКНО | 25A | Главный выключатель стеклоподъемника; Переключатель стеклоподъемника пассажира. |
| ТКУ2 | 15A | Переключатель диапазонов подруливающей палубы; Выключатель света заднего хода. |
| ТОРМОЗ ТОРМОЗ | 10 | МАТЬ; Выключатель стоп-сигнала. |
| ОТЧЕТ 1 | 10 | Набор индикаторов; Модуль климат-контроля. |
| Inizio | 7,5A | [M/T] ECM, IBU, [IVT] Переключатель диапазонов коробки передач |
| S/ОБОГРЕВАТЕЛЬ | 20A | Модуль управления подогревом передних сидений |
| МОДУЛЬ 1 | 7,5A | Выключатель стоп-сигнала; Камера переключения банкомата. |
| ОТЧЕТ 2 | 7,5A | Модуль управления SRS |
| ВОЗДУШНЫЙ ПАКЕТ | 10 | Датчик обнаружения пассажиров; Модуль управления SRS. |
| ЗАМОК | 20A | Реле задней двери; Центральный замок. |
| 6 ЭБУ | 10 | ЕСМ, ПКМ |
| DRL | 10 | Реле ДХО |
| МОДУЛЬ 6 | 10 | Разъем канала передачи данных; Соленоид блокировки ключа |
| Т/СИГНАЛЬНАЯ ЛАМПА | 15A | IBU |
| МОДУЛЬ 2 | 10 | Переключатель аварийной площадки; Многофункциональная камера; Предупреждение о столкновении для левой и правой слепой зоны. |
| ЛЮК НА КРЫШЕ | 15A | Крышный двигатель |
| МОДУЛЬ 3 | 7,5A | Консольный переключатель; индикатор рычага коробки передач АКП; Модуль климат-контроля; Аудио; Модуль управления подогревом передних сидений. |
| СТЕКЛООЧИСТИТЕЛЬ ЗАДН. | 15A | Блок разъемов E/R (реле дворников); Мотор заднего дворника. |
| СТИРАЛЬНАЯ МАШИНА | 15A | Многофункциональный переключатель |
| A / BAG IND | 7,5A | Центральный переключатель на панели приборов; Приборная доска. |
| МСБ 2 | 7,5A | IBU |
| ABS3 | 7,5A | Блок подключения E/R (универсальный разъем управления); Модуль ЭСК. |
| ФРТ ТИРАНТ | 25A | Блок разъемов E/R (реле стеклоочистителя низкого напряжения FRT); Мотор переднего дворника. |
| A / C 2 XNUMX | 7,5A | Блок подключения E/R (реле вентилятора); Модуль климат-контроля. |
| ПОДОГРЕВ РУЛЕВОГО УПРАВЛЕНИЯ | 15A | Не используется |
| Кластер | 7,5A | Приборная доска |
| МОДУЛЬ 7 | 10 | Розетка реле; Выключатель питания наружных зеркал; МАТЬ; Основной аудиоблок; Аудио-видео и навигация. |
| МДПС 2 | 7,5A | блок МДПС |
| МОДУЛЬ 5 | 10 | МАТЬ; Модуль управления подогревом передних сидений. |
| МОДУЛЬ 4 | 7,5A | IBU |
| A / C 3 XNUMX | 7,5A | Двигатель вентилятора; Модуль климат-контроля. |

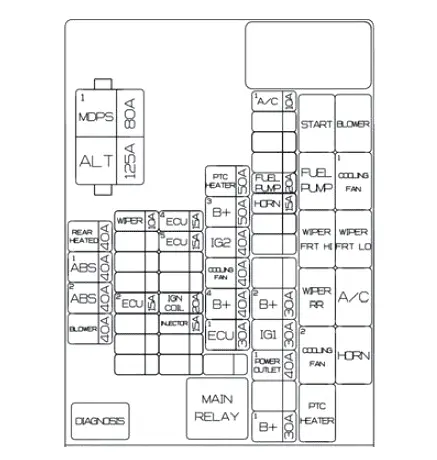

Схема панели предохранителей в моторном отсеке
ЧИТАЙТЕ Hyundai Kona EV (2019-2020) – блок предохранителей и реле
| Название предохранителя | Ампер [A] | описание |
|---|---|---|
| ALT | 125A | Генератор переменный многошпиндельный – МДПС 1; Предохранитель — задний обогрев, вентилятор, ABS 1, ABS 2. |
| МДПС 1 | 80A | блок МДПС |
| ЗАДНИЙ ОБОГРЕВ | 40A | Распределительный блок ICU (реле заднего обогрева) |
| ABS 1 | 40A | Универсальный разъем управления; Модуль ЭСК. |
| ABS 2 | 40A | Модуль ЭКУ |
| ВОЗДУХОДУВКА | 40A | Реле вентилятора |
| ТУГОЙ | 10 | Стеклоочиститель FRT LO Royal, IBU |
| ЭБУ2 | 15A | ЭБУ/ПКМ |
| ЭБУ4 | 15A | ЭБУ/ПКМ |
| 5 ЭБУ | 15A | ЭБУ/ПКМ |
| КАТУШКА ЗАЖИГАНИЯ | 20A | Катушка зажигания №1~#4 |
| ИНЖЕКТОР | 15A | ECM/PCM, форсунки №1–№4; Реле топливного насоса. |
| ПТК-ТЕПЛО | 50A | Реле нагревателя PTC |
| В + 3 | 50A | Блок подключения UCI (предохранители – ЗАМОК ДВЕРИ, ВПЕРЕД, ЗАЩИТА ОКОН, СОЛНЕЧНАЯ КРЫША, реле электростеклоподъемников) |
| IG2 | 40A | Релейный запуск; Релейный блок ШИМ (реле IG2); Выключатель. |
| РАФФРЕДДАМЕНТО | ||
| FAN | 40A | Реле вентилятора охлаждения 1/2 |
| В + 4 | 40A | Блок подключения ICU (предохранитель – МОДУЛЬ 6, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, Т/СИГНАЛЬНАЯ ЛАМПА, ДХО, IBU 1, автоматическое устройство отключения тока утечки) |
| ЭБУ1 | 30A | Главное реле, предохранитель – ЭБУ 4, ЭБУ 5 |
| A / C 1 XNUMX | 10 | Реле кондиционера |
| ТОПЛИВНЫЙ НАСОС | 20A | Реле топливного насоса |
| РОГ | 15A | Реле звукового сигнала |
| В + 2 | 30A | Блок подключения UCI (IPS (5CH) E-SWITCH, IPS (2CH)) |
| IG1 | 30A | [Со смарт-ключом] Релейный блок PDM (реле IG1) [Без смарт-ключа] Interruttore di Accensione |
| РОЗЕТКА ПИТАНИЯ 1 | 40A | Блок подключения ICU (выходное реле) |
| В + 1 | 30A | Блок подключения UCI (IPS (5CH) E-SWITCH, IPS (1CH)) |
