Hyundai Tucson TL (2019-2021) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2019, 2020, 2021.
Внутри крышек предохранителей и реле указаны их названия и номинальная сила тока.
Реальное расположение блоков предохранителей купленного автомобиля может отличаться от указанного в Руководстве. Предоставленная информация является точной на момент публикации. При проверке предохранителей пользуйтесь надписями на крышках их коробок.

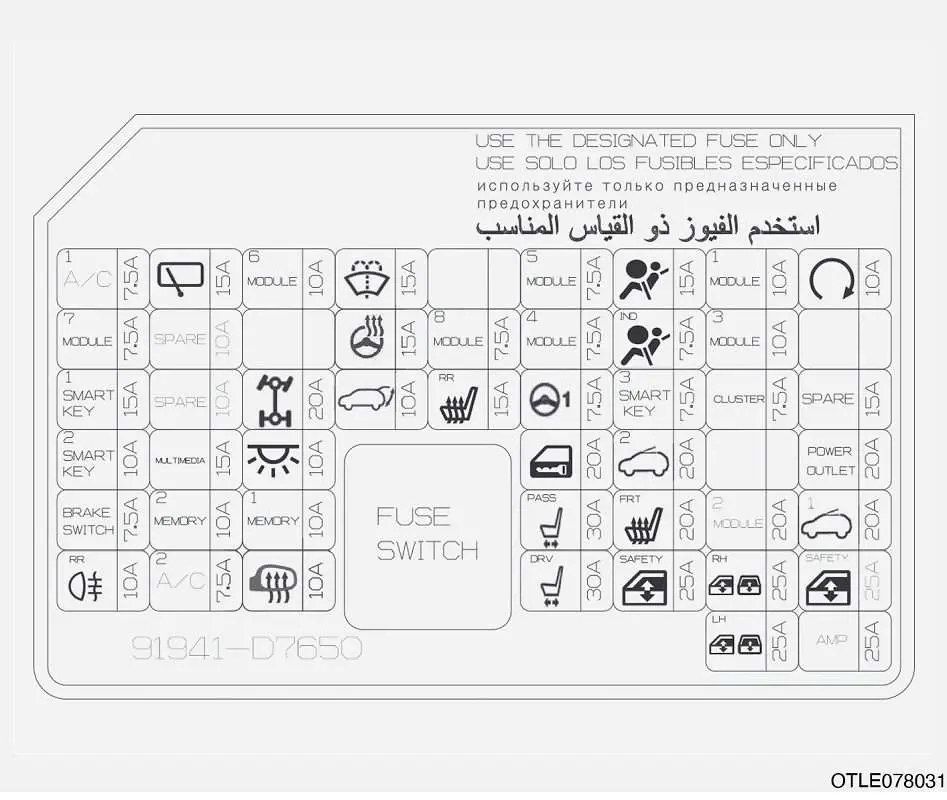

Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
КОНДИЦИОНЕР 1 |
| 7,5 ампер | Модуль управления кондиционером, ионизатор воздуха (автоматический кондиционер), коробка B/P к двигателю (RLY. 4, 5, 13) |
СТЕКЛООЧИСТИТЕЛЬ ЗАДН. |
| 15 А. | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
МОДУЛЬ 6 |
| 10 А. | Модуль BCM, интеллектуальный модуль управления ключами |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель (переключатель стиральной машины) |
МОДУЛИ 5 |
| 7,5 ампер | Модуль переключателя на приборной панели, задний зуммер системы помощи при парковке, BCM, модуль управления 4×4, модуль управления системой предотвращения столкновений (FCA), датчик угла поворота рулевого колеса, радар системы контроля слепых зон L/R (BCW), переключатель на консоли, модуль управления системой помощи при парковке (SPAS) , Модуль управления удержанием полосы движения |
ВОЗДУШНАЯ ПОДУШКА |
| 15 А. | Модуль управления системой SRS-Airbag |
МОДУЛЬ 1 |
| 10 А. | Модуль BCM, системный блок AVN, модуль MTS E-Call, аудиосистема, низковольтный преобразователь постоянного тока в постоянный, модуль интеллектуального управления ключом, электрический переключатель наружного зеркала заднего вида, блок печатной платы B/P (питание релейной розетки), монитор объемного звука автомобиля, беспроводное зарядное устройство, разъем USB на задней панели |
Inizio |
| 10 А. | Релейный блок ICM (реле автосигнализации), переключатель положения |
МОДУЛЬ 7 |
| 7,5 ампер | Модуль управления вентиляцией передних сидений, модуль управления обогревом передних сидений, обогрев задних сидений, полный монитор автомобиля |
имя | символ | Ампер [A] | описание |
РАЗОГРЕТЫЙ ШЛЕМ |
| 15 А. | Модуль BCM |
МОДУЛЬ 8 |
| 7,5 ампер | Наружное зеркало с электроприводом на стороне водителя/пассажира, наружная ручка двери со стороны водителя/пассажира (версии Smart Key), модуль управления системой предотвращения столкновений (FCA), диагностический разъем (DLC) |
МОДУЛЬ 4 |
| 7,5 ампер | Модуль управления климатической установкой, автоматическая подсветка селектора. переключение передач, левая/правая фара, головное устройство AVN, электрохромное зеркало, усилитель, датчик включения сцепления, модуль переключателя приборной панели, многофункциональный диагностический разъем (MPCC), модуль автоматического корректора фар, модуль MTS E-Call, управление вентиляцией передних сидений модуль, преобразователь DC-DC низкого напряжения, модуль управления обогревом передних сидений, обогрев задних сидений, шторка безопасности водителя |
А / ИНД. ОБМЕН |
| 7,5 ампер | Панель приборов, модуль переключателей на центральной консоли |
МОДУЛИ 3 |
| 10 А. | BCM, автоматический переключатель передач, выключатель стоп-сигналов |
ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ1 |
| 15 А. | Интеллектуальный модуль управления ключами |
полный привод |
| 20 А. | Модуль управления приводом 4×4 |
ЗАДНЯЯ ДВЕРЬ ОТКРЫТА |
| 10 А. | Реле крышки багажника |
С / ЗАДНИЙ ОБОГРЕВАТЕЛЬ |
| 15 А. | Подогрев задних сидений |
ЭУР |
| 7,5 ампер | блок МДПС |
Название предохранителя | символ | Сила тока | Защищенная цепь |
ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ 3 |
| 7,5 ампер | Интеллектуальный модуль управления ключами, модуль иммобилайзера |
СВЯЗКА |
| 7,5 ампер | Приборы |
ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ 2 |
| 10 А. | Модуль интеллектуального управления ключом, кнопка «Старт/Стоп», модуль иммобилайзера |
МУЛЬТИМЕДИЯ |
| 15 А. | Аудиосистема, блок AVN, низковольтный DC-DC преобразователь |
ВНУТРЕННЯЯ ЛАМПА |
| 10 А. | Подсветка замка зажигания и датчик предупреждения об открытии дверей, освещение багажника, освещение перчаточного ящика, освещение в потолочной консоли, освещение салона, лампа в левом/правом солнцезащитном козырьке, индивидуальное освещение салона LT/PT, беспроводное зарядное устройство |
СЕРРАТУРА |
| 20 А. | Реле замка, реле разблокировки дверей, блок реле ICM (реле двойного замка) |
ЛЮК2 |
| 20 А. | Мансардное окно |
РОЗЕТКА |
| 20 А. | Передняя розетка и прикуриватель, передняя розетка № 2 |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 7,5 ампер | Интеллектуальный модуль управления ключом, выключатель стоп-сигнала |
ОТЧЕТ 2 |
| 10 А. | Модуль BCM, датчик дождя, переключатель на консоли, контрольная лампа, модуль управления кондиционером, комбинация приборов, блок ICM B/P (реле складывания/объяснения внешнего зеркала) |
ОТЧЕТ 1 |
| 10 А. | Модуль eCall МТС |
P / МЕСТО (ПАСС) |
| 30 А. | Электрический переключатель регулировки пассажирского сиденья |
ПРОЧИТАЙТЕ Hyundai Santa Fe (2021-2022) – блок предохранителей и реле
имя | символ | Ампер [A] | описание |
S / ПЕРЕДНИЙ ОБОГРЕВАТЕЛЬ |
| 20 А. | Модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений |
МОДУЛЬ 2 |
| 20 А. | Блок печатной платы B/P (предохранители – F44, F45, F49, F50, F52, F53) |
ЛЮК1 |
| 20 А. | Мансардное окно |
RR ТУМАН |
| 10 А. | Блок реле ICM (реле задних противотуманных фонарей) |
КОНДИЦИОНЕР 2 |
| 7,5 ампер | Модуль управления кондиционером |
ЗЕРКАЛО С ПОДОГРЕВОМ |
| 10 А. | Наружные зеркала со стороны водителя/пассажира с электроприводом, модуль управления кондиционером, ECM/PCM |
P/ СИДЕНЬЕ (ДРВ) |
| 30 А. | Электрический переключатель регулировки сиденья водителя |
БЕЗОПАСНОСТЬ ОКНО П/ДРВ |
| 25 А. | Модуль управления безопасным стеклоподъемником в двери водителя |
П/ФИНЕСТРА DX |
| 25 А. | Переключатель управления главным окном, переключатель управления стеклоподъемником пассажирской двери |
БЕЗОПАСНОСТЬ ОКНО П/ПАСС |
| 25 А. | Модуль управления стеклоподъемниками безопасности в пассажирской двери |
П / ЛЕВОЕ ОКНО |
| 25 А. | Переключатель управления главным окном, переключатель управления стеклоподъемником пассажирской двери |

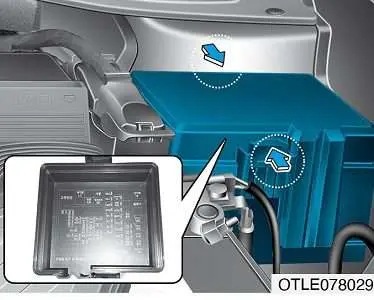

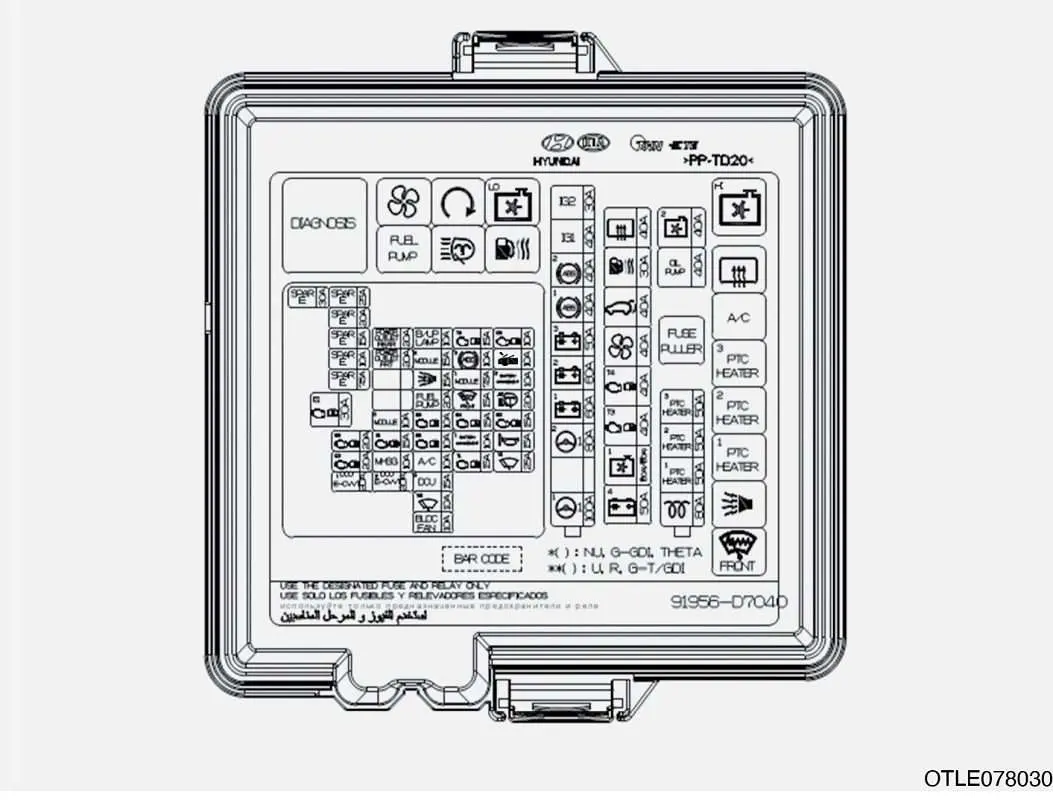

Блок предохранителей и реле в моторном отсеке
Предохранитель | имя | символ | Ампер [A] | описание |
Высокий предохранитель ток | УСИЛИТЕЛЬ РУЛЯ 1 |
| 100 А. | блок МДПС |
СЕРВОСТЕРЗО2 _ |
| 80 А. | блок МДПС | |
В + 1 |
| 60 А. | Коробка SJB (IPS1, IPS2, IPS3, IPS4, предохранитель – F50) | |
В + 2 |
| 60 А. | Коробка SJB (IPS5, IPS6, IPS7, IPS8, IPS9, предохранители – F19, F28, F35, F42) | |
В + 3 |
| 50 А. | Коробка SJB (предохранители – F23, F32, F39, F41, F46, F48, реле стеклоподъемников) | |
ABS 1 |
| 40 А. | Модуль управления ESC, модуль управления ABS | |
ABS 2 |
| 40 А. | Модуль управления ESC, модуль управления ABS | |
IG1 |
| 40 А. | Версии с интеллектуальным ключом: переключатель зажигания, версии с интеллектуальным ключом: блок PCB B/P (реле модуля PDM (состояние IG1), реле модуля PDM (статус акк)) | |
IG2 |
| 30 А. | Версии с интеллектуальным ключом: замок зажигания, версии с интеллектуальным ключом: блок печатной платы B/P (реле модуля PDM (состояние IG2)) | |
фузибили | В + 4 |
| 50 А. | Коробка SJB (предохранители – F14, F21, F22, F31, F38, F45, автоматический выключатель тока утечки) |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР1 |
| (50 А) [60 А] | (G4NA/G4FD/G4KJ): Коробка B/P на двигателе (RLY. 1, RLY. 9) (G4FJ): Коробка B/P на двигателе (RLY. 1) | |
ТКУ 3 |
| 40 А. | По модулю МТС | |
фузибили | ТКУ 4 |
| 40 А. | По модулю МТС |
ВОЗДУХОДУВКА |
| 40 А. | Коробка B/P к двигателю (RLY. 13) | |
ЭЛЕКТРИЧЕСКАЯ ЗАДНЯЯ ДВЕРЬ |
| 40 А. | Электрический модуль задней двери | |
ЗАДНИЙ РАЗОГРЕТЫЙ |
| 40 А. | Коробка B/P к двигателю (RLY. 2) | |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 |
| 40 А. | G4FJ: коробка передач B/P к двигателю (RLY.9) |
ЧИТАЙТЕ Hyundai Getz (2002-2005) – блок предохранителей
Главный блок предохранителей и реле в моторном отсеке дизельного двигателя
имя | символ | Ампер [A] | описание | |
фузибили высокий ток | УСИЛИТЕЛЬ РУЛЯ 1 |
| 100 А. | блок МДПС |
СЕРВОСТЕРЗО2 _ |
| 80 А. | блок МДПС | |
В + 1 |
| 60 А. | Коробка SJB (IPS1, IPS2, IPS3, IPS4, предохранитель – F50) | |
В + 2 |
| 60 А. | Коробка SJB (IPS5, IPS6, IPS7, IPS8, IPS9, предохранители – F19, F28, F35, F42) | |
В + 3 |
| 50 А. | Коробка SJB (предохранители – F23, F32, F39, F41, F46, F48, реле стеклоподъемников) | |
ABS 1 |
| 40 А. | Модуль управления ESC, модуль управления ABS | |
ABS 2 |
| 40 А. | Модуль управления ESC, модуль управления ABS | |
IG1 |
| 40 А. | Версии с интеллектуальным ключом: замок зажигания, версии с интеллектуальным ключом: блок PCB B/P (реле модуля PDM (состояние IG1), реле модуля PDM (состояние ACC)) | |
IG2 |
| 30 А. | Версии с интеллектуальным ключом: замок зажигания, версии с интеллектуальным ключом: блок печатной платы B/P (реле модуля PDM (состояние IG2)) | |
СВЕЧА СВЕЧИ |
| 80 А. | Реле свечей накаливания | |
PTC НАГРЕВАТЕЛЬ 1 |
| 50 А. | Коробка B/P к двигателю (RLY. 6) | |
PTC НАГРЕВАТЕЛЬ 2 |
| 50 А. | Коробка B/P к двигателю (RLY. 5) | |
PTC НАГРЕВАТЕЛЬ 3 |
| 50 А. | Коробка B/P к двигателю (RLY. 4) | |
фузибили | В + 4 |
| 50 А. | Коробка SJB (предохранители – F14, F21, F22, F31, F38, F45, автоматический выключатель тока утечки) |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР1 |
| 60 А. | Коробка B/P к двигателю (RLY. 1) | |
ТКУ 3 |
| 40 А. | По модулю МТС | |
ТКУ 4 |
| 40 А. | По модулю МТС | |
ВОЗДУХОДУВКА |
| 40 А. | Коробка B/P к двигателю (RLY. 13) | |
ЭЛЕКТРИЧЕСКАЯ ЗАДНЯЯ ДВЕРЬ |
| 40 А. | Электрический модуль задней двери | |
ТОПЛИВНЫЙ ОБОГРЕВАТЕЛЬ |
| 30 А. | Коробка B/P к двигателю (RLY. 10) | |
ЗАДНИЙ РАЗОГРЕТЫЙ |
| 40 А. | Коробка B/P к двигателю (RLY. 2) | |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2 |
| 40 А. | Коробка B/P к двигателю (RLY. 9) |
Главный блок предохранителей и реле в моторном отсеке (коробка печатной платы)
имя | символ | Ампер [A] | описание | |
фузибили | ДКУ 3 |
| 15 А. | Модуль управления дозированием (DCU) |
ДКУ2/ Э-CVVT2 |
| 20 А. | DCU2: Блок управления дозированием (DCU) E-CVVT2: ПКМ | |
ДКУ1/ Э-CVVT1 |
| 20 А. | DCU1: Блок управления дозированием (DCU) E-CVVT1: ПКМ | |
ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА FRT1 |
| 25 А. | Электродвигатель переднего стеклоочистителя | |
ТКУ 1 |
| 15 А. | G4NA: модуль PCM G4FJ/D4HA: модуль TCM | |
КОМПЕНСАЦИЯ КОНДИЦИОНЕРА |
| 10 А. | Коробка B/P к двигателю (RLY. 3) | |
3 ЭБУ |
| 20 А. | G4NA/G4FD: по модулю PCM/ECM, G4FJ: по модулю ECM/TCM, G4KJ: по модулю PCM | |
РОГ |
| 15 А. | Реле звукового сигнала | |
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ |
| 10 А. | Датчик состояния батареи |
имя | символ | Ампер [A] | описание | |
фузибили | ДАТЧИК 2 |
| 10 А. | G4NA: № клапана. 1, контроль расхода масла 2, датчик №. 1, положение распределительного вала 2, электромагнитный клапан стравливания паров топлива из цилиндра, коробка Б/П на двигателе (RLY.3), регулирующий клапан впускного коллектора G4FD/G4FJ: клапан №1, регулятор расхода масла 2, датчик уровня масла (G4FD), электромагнитный клапан. контроль отвода паров топлива из цилиндра, коробки Б/П в двигатель (РЛ.3) D4HA / D4FE: Датчик положения коленчатого вала (D4HA), электромагнитный клапан перепуска охладителя системы рециркуляции отработавших газов (D4HA), выключатель стоп-сигналов, реле топливного насоса, блок B/P на двигателе (RLY. 3, 6, 14) G4KJ: Клапан управления потоком масла, электромагнитный клапан управления продувкой адсорбера, регулирующий клапан впускного коллектора с регулируемой регулировкой, корпус двигателя B/P (RLY.3) |
ДАТЧИК 1 |
| 15 А. | G4NA / G4KJ: лямбда-зонд (передний/задний) G4FD: ECM/PCM, лямбда-зонд (передний/задний) G4FJ: ECM, лямбда-зонд (передний/задний) D4HA / D4FE: Электрический привод управления турбокомпрессором VGT (D4HA), лямбда-зонд №. 1 и 2, датчик твердых частиц, массовый расходомер воздуха (D4FE), клапан регулировки давления топлива (D4HA), электромагнитный клапан масляного насоса (D4FE), выключатель стоп-сигналов (D4FE) | |
ЭБУ 2 |
| 20 А. | G4NA/G4FD: катушка зажигания №. 1, 2, 3 и 4, конденсатор, G4FJ: катушка зажигания №. 1, 2, 3 и 4, D4HA/D4FE: ECM | |
5 ЭБУ |
| 15 А. | G4FD: по модулю PCM/ECM, G4FJ: по модулю ECM | |
ЭБУ 4 |
| 15 А. | G4NA/G4FD: по модулю PCM/ECM, G4FJ/D4HA/D4FE: по модулю ECM, G4KJ: по модулю PCM |
ЧИТАЙТЕ Hyundai Kona (2021-2022) — блок предохранителей и реле
имя | символ | Ампер [A] | описание | |
фузибили | ДАТЧИК 3 |
| 10 А. | G4NA/G4FD/G4KJ: Блок форсунок B/P нет. 1, 2, 3 и 4 (G4NA) на двигателе (RLY.1, RLY.9) G4FJ: Электромагнитный клапан управления рециркуляцией, вакуумный датчик усилителя торможения, блок B/P на двигателе (RLY. 1, RLY. 9) D4HA / D4FE: Массовый расходомер воздуха (D4HA), электромагнитный клапан масляного насоса (D4HA), коробка B/P к двигателю (RLY. 1, RLY.9), электрический сервопривод VGT (D4FE) |
ШАЙБА H/LP |
| 20 А. | Коробка B/P к двигателю (RLY. 12) | |
ДЕИЛЬЕР |
| 15 А. | Коробка B/P к двигателю (RLY. 8) | |
БЕНЗОНАСОС | ТОПЛИВНЫЙ НАСОС | 20 А. | Коробка Б/П к двигателю (RLY.14) | |
МОДУЛЬ 1 |
| 7,5 ампер | D4HA/D4FE: Реле свечей накаливания, датчик воды в графине топливного фильтра, корпус двигателя B/P (RLY. 10) | |
B/ СИГНАЛ СИГНАЛИЗАЦИИ |
| 10 А. | Коробка B/P к двигателю (RLY. 7) | |
АКТИВНЫЙ КАПЮШОН |
| 10 А. | G4FD/G4FJ/D4HA/D4FE: модуль активного управления капотом | |
ABS 3 |
| 10 А. | Модуль управления ABS, модуль управления ESC | |
МОДУЛЬ 2 |
| 15 А. | G4FJ: вакуумный насос | |
ОТБОР МОЩНОСТИ FRT | ОТБОР МОЩНОСТИ FRT | 20 А. | Передняя розетка и прикуриватель |
имя | символ | Ампер [A] | описание | |
фузибили | 6 ЭБУ |
| 10 А. | G4NA/G4FD: ECM/PCM G4FJ: ЕСМ D4HA / D4FE: ECM, датчик уровня масла G4KJ: ПКМ |
CU 2 |
| 15 А. | АКПП: переключатель положения селектора, TCM, Селектор М/Т: переключатель фонарей заднего хода | |
Б / ЗАЖИГАНИЕ ЛАМПЫ |
| 10 А. | Селектор, электрохромное зеркало, комбинация задних левых/правых (внутренних) фонарей, модуль TCM, переключатель фонарей заднего хода, модуль MTS E-Call, блок SJB (модуль управления IPS) | |
РОЗЕТКА ЗАДНИЙ | РОЗЕТКА ЗАДНИЙ | 20 А. | Задняя розетка | |
ОЧИСТИТЕЛЬ ВЕТРОВОГО СТЕКЛА FRT2 |
| 10 А. | По модулю BCM, G4NA/G4KJ: по модулю PCM/ECM | |
МОДУЛИ 3 |
| 10 А. | Коробка B/P к двигателю (RLY. 14) | |
ЭБУ 1 |
| 30 А. | Главное реле |
