Hyundai Tucson NX4 (2021-2022) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2021, 2022.

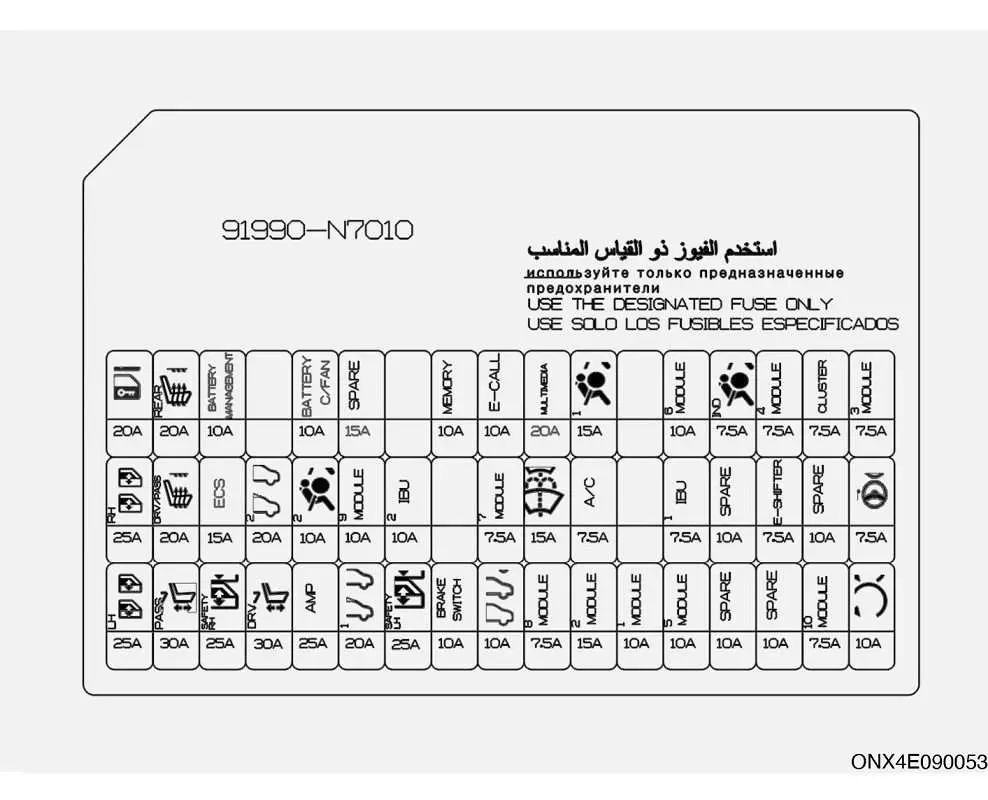

Блок предохранителей под приборной панелью

На крышках коробок предохранителей и реле указаны названия предохранителей и номинальная сила тока.

информация

Реальное расположение блоков предохранителей купленного автомобиля может отличаться от указанного в Руководстве. Предоставленная информация является точной на момент публикации. При проверке предохранителей пользуйтесь надписями на крышках их коробок.

имя	символ	Ампер [A]	описание
СЕРРАТУРА		20 А.	Реле централизованной блокировки/разблокировки, реле двойной блокировки
П/ФИНЕСТРА DX		25 А.	Переключатель управления главным окном, переключатель управления стеклоподъемником пассажирской двери
П / ЛЕВОЕ ОКНО		25 А.	Переключатель управления главным окном, переключатель управления стеклоподъемником пассажирской двери
S / ЗАДНИЙ ОБОГРЕВАТЕЛЬ		20 А.	Модуль управления обогревом задних сидений
С / ОБОГРЕВАТЕЛЬ ДРВ/ПАСС		20 А.	Модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений
П/ПАСС		30 А.	Выключатели электрооборудования пассажирского сиденья, реле пассажирского сиденья
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ		10 А.	Модуль управления BMS
ECS		15 А.	Модуль управления ECS
П/ПРАВАЯ БЕЗОПАСНОСТЬ WINDOWS		25 А.	Модуль управления электрическим стеклоподъемником двери водителя/пассажира, модуль управления электрическим стеклоподъемником безопасности двери PT
ЛЮК2		20 А.	Управление мансардным окном (мотор штор)
П/СИДЕНЬЕ ДРВ		30 А.	Органы управления электроприводом сиденья водителя, устройство памяти водителя (IMS)
БАТАРЕЯ С/ ВЕНТОЛА		10 А.	Вентилятор охлаждения системы BMS

имя	символ	Ампер [A]	описание
СУМКА ДЛЯ ВОДЫ2		10 А.	Модуль управления системой SRS-Airbag
AMP		15 А.	Усилитель, преобразователь постоянного тока низкого напряжения
МОДУЛО9		10 А.	Главный цилиндр сцепления, переключатели на приборной панели, выключатель аварийной сигнализации, наружные ручки дверей водителя и пассажира (версии с интеллектуальным ключом), датчик дождя, сирена ультразвуковой системы защиты от взлома (UIP), диагностический разъем (DLC)
ЛЮК1		20 А.	Контроллер мансардного окна (стеклоподъемник)
ИБУ2		10 А.	Блок IBU, замок зажигания, переключатель режима SPORT
P / БЕЗОПАСНОСТЬ ЛЕВОГО ОКНА		25 А.	Модуль управления защитным стеклоподъемником двери водителя/пассажира, модуль управления защитным стеклоподъемником двери LT
ПАМЯТИ		10 А.	Реле складывания/раскладывания наружных зеркал, электрическое зеркало заднего вида (IMS) водителя/пассажира, комбинация приборов, блок управления кондиционером, модуль управления кондиционером, электрический блок задней двери, датчики ROA, модуль управления окружающим освещением, декоративная подсветка приборной панели, водитель/ освещение пассажирской двери, модуль управления подсветкой консоли, преобразователь постоянного тока низкого напряжения
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ		10 А.	Выключатель стоп-сигнала, IBU
ЭЛЕКТРОННЫЙ ЗВОНОК		10 А.	Модуль eCall МТС
МОДУЛО7		7,5 ампер	IBU

ПРОЧИТАЙТЕ Hyundai i30 PD (2021-2022) – блок предохранителей и реле

имя	символ	Ампер [A]	описание
ХВОСТОВАЯ ДВЕРЬ		10 А.	Реле крышки багажника
МУЛЬТИМЕДИЙНЫЙ1		15 А.	Аудиосистема, блок AVN, низковольтный DC-DC преобразователь
РОНДЕЛЛА		15 А.	Многофункциональный переключатель
МОДУЛЬ 8		7,5 ампер	Модуль управления вентиляцией передних сидений, модуль управления обогревом передних сидений, модуль управления обогревом задних сидений
СУМКА ДЛЯ ВОДЫ1		15 А.	Модуль управления системой SRS-Airbag
А/КОН		7,5 ампер	Коробка Б/П к двигателю (RLY.10/11)
МОДУЛЬ 2		15 А.	Передний/задний USB-разъем для зарядного устройства
МОДУЛЬ 1		10 А.	Встроенный модуль помощи при парковке, IBU, клавиатура аудиосистемы, усилитель, клавиатура аудио, видео и навигации (AVN), электрический переключатель наружных зеркал заднего вида, низковольтный DC-DC преобразователь, MTS eCall, аудиосистема, головное устройство аудио, видео и навигация ( АВН)
МОДУЛЬ 6		10 А.	Переключатели управления, задние переключатели управления кондиционером, переключатель тормоза EPB, индикатор режима коробки передач A/T
ИБУ1		7,5 ампер	IBU, модуль управления системой BMS

имя	символ	Ампер [A]	описание
МОДУЛЬ 5		10 А.	Система памяти водителя (IMS), модуль управления подогревом задних сидений, модуль управления вентиляцией передних сидений, усилитель, модуль управления подогревом передних сидений, диагностический разъем (DLC), аудиосистема, головное устройство аудио, видео и навигации (AVN), модуль MTS eCall , Клавиатура аудио, видео и навигации (AVN), Преобразователь постоянного тока низкого напряжения, Блок управления кондиционером, Модуль управления кондиционером, Электрохромное зеркало, Беспроводное переднее зарядное устройство, Левая/правая фара
ПОДУШКА БЕЗОПАСНОСТИ ИНД.		7,5 ампер	Приборная панель, освещение на потолочной консоли
МОДУЛЬ 4		7,5 ампер	IBU, передняя камера, переключатели на приборной панели, модуль управления ECS, встроенный модуль системы помощи при парковке, главный цилиндр сцепления, модуль контроля тяги 4WD, модуль управления дозированием (DCU)
Электронное переключение передач		7,5 ампер	Электронный переключатель режимов, SCU
СВЯЗКА		7,5 ампер	Приборы
МОДУЛЬ 10		7,5 ампер	Нагреватель топливного фильтра, датчик температуры и давления
МОДУЛЬ 3		7,5 ампер	Выключатель стоп-сигналов, освещение потолочной консоли, многофункциональный переключатель, переключатель режима SPORT
ЭУР		7,5 ампер	блок МДПС
Inizio		10 А.	Реле сигнализации, датчик положения селектора коробки передач, PCM/ECM, IBU, замок зажигания, картер двигателя B/P (RLY.3)

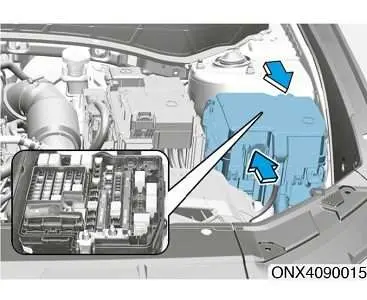

Блок предохранителей и реле в моторном отсеке

Тип	имя	символ	Ампер [A]	описание
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 1	МДПС1		80/100 А.	[80 A: Тип столбца]: блок MDPS [100 А: Тип стойки]: блок MDPS
	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР1		80 А.	[G4FP] Контроллер вентилятора радиатора
	ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР2		60 А.	[G4NJ / G4KN / D4FE] Контроллер вентилятора радиатора
	В + 1		60 А.	Боксы для интенсивной терапии Б/П (IPS01, IPS02, IPS03, IPS04, IPS05)
	В + 3		60 А.	Блок ICU B/P (предохранители – F5, F6, F9, F11, F12, F15, F18, реле стеклоподъемников)
	ССЗ		50 А.	[G4FP] Привод CVVD
	Э-CVVT		50 А.	[G4KN] Коробка Б/П к двигателю (RLY.4)
	ВОЗДУХОДУВКА		40 А.	Коробка Б/П к двигателю (RLY.10)
	АБС1/ЭПБ1		40 А.	Модуль управления ABS, модуль управления ESC
	ЗАДНЯЯ ЧАСТЬ С ПОДОГРЕВОМ		40 А.	Коробка Б/П к двигателю (RLY.14)
	ABS2		30 А.	Модуль управления ABS, модуль управления ESC

ПРОЧИТАЙТЕ Hyundai i20 (2008-2014) – Блок предохранителей

Тип	имя	символ	Ампер [A]	описание
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 1	ИНКАНДЕСЦЕНЗА		80 А.	[D4FE] Блок управления свечами накаливания (GCU)
	НАГРЕВАТЕЛЬ PTC1		50 А.	[D4FE] Блок B/P к двигателю (RLY.13)
	НАГРЕВАТЕЛЬ PTC2		50 А.	[D4FE] Блок B/P к двигателю (RLY.11)
	DCU1		50 А.	[D4FE] Блок B/P к двигателю (RLY.9)
	ФИЛЬТР НАГРЕВАТЕЛЬ		30 А.	[D4FE] Блок B/P к двигателю (RLY.6)

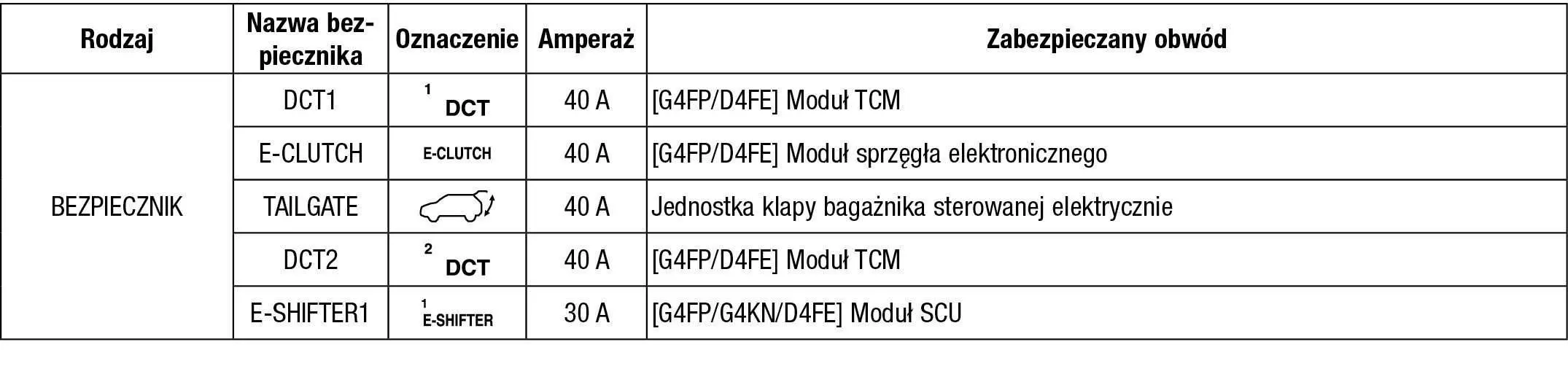

Тип	имя	символ	Ампер [A]	описание
ПЛАВНЫЙ	ТРЕЙЛЕР1		50 А.	[G4FP / G4NJ / D4FE] Разъем прицепа
	В + 4		50 А.	Блок ICU B/P (предохранители – F1, F4, F7, F13, F14, F17, F20, F21, F24, F27, реле длительной блокировки нагрузки)
	ЭПБ2		60 А.	Модуль управления системой ESC
	БЕНЗОНАСОС		20 А.	Коробка Б/П к двигателю (RLY.8)
	полный привод		20 А.	Модуль управления полным приводом
	AMS		10 А.	Датчик состояния батареи
	ЭБУ4		10 А.	[G4FP/D4FE] ЕСМ
	Электронная коробка передач2		10 А.	[G4FP/G4KN/D4FE] SCU, электронный переключатель режимов
	ТРЕЙЛЕР2		20 А.	[G4FP / G4NJ / D4FE] Разъем прицепа
	А/КОН1		10 А.	Картер двигателя B/P (RLY.10), модуль управления кондиционером, [G4NJ] PCM
	DCU2		20 А.	[D4FE] Модуль управления дозированием
	ЗЕРКАЛО С ПОДОГРЕВОМ		10 А.	B/P Box Engine (RLY.14) Зеркало с электроприводом на стороне водителя/пассажира, [G4FP/G4NJ] ECM/PCM
	DCU3		20 А.	[D4FE] Модуль управления дозированием
	DCU4		20 А.	[D4FE] Модуль управления дозированием
	В + 2		50 А.	Боксы для интенсивной терапии Б/П (IPS06, IPS07, IPS08, IPS09, IPS10, IPS11)
	DCT3		50 А.	Переключатель SGA [G4FP/D4FE].

Блок предохранителей и реле в моторном отсеке (коробка печатной платы)

имя	символ	Ампер [A]	описание
IG1		30 А.	Реле PDM (состояние IG1)
IG2		15 А.	Реле PDM (состояние IG1), коробка B/P к двигателю (RLY.3)
ЭБУ3		10 А.	[G4FP] ECM, привод CVVD [G4NJ / G4KN] Модуль PCM [D4FE] Датчик уровня масла
ТКУ2		15 А.	[G4FP / D4FE] Модуль TCM, переключатель положения, электронный модуль сцепления [G4NJ] Селектор позиции
ABS3		10 А.	Модуль управления ABS, модуль управления ESC
МОДУЛИ		7,5 ампер	[D4FE] Блок управления свечами накаливания (GCU)
AEB		10 А.	Передний радар
ДАТЧИК 1		10 А.	[G4FP / G4NJ / G4KN] Катушки зажигания № 1 ÷ 4 [D4FE] Передний/задний датчик оксидов азота (NOx)
ДАТЧИК 2		15 А.	[G4FP/G4NJ/G4KN] Лямбда-зонд (передний/задний) [D4FE] Электропривод VGT, нагреватель PTC
ЭБУ1		20 А.	Модуль ЕСМ [G4FP/D4FE] по модулю PCM [G4NJ/G4KN].
ДАТЧИК 4		10 А.	[G4FP/G4NJ/G4KN] Б/П коробка на двигатель (RLY.8) [D4FE] Блок B/P на двигателе (RLY.6, 8)

ПРОЧИТАЙТЕ Hyundai Santa Fe (2021-2022) – блок предохранителей и реле

имя	символ	Ампер [A]	описание
ДАТЧИК 3		10 А.	[G4FP] Клапан управления расходом масла (OCV) (клапаны всасывания/выпуска), соленоид насоса регулируемого рабочего объема, соленоид предотвращения выбросов (PCSV), соленоид управления рециркуляцией (RCV), соленоид, контроллер вентилятора радиатора, реле компрессора системы кондиционирования воздуха [G4NJ] Клапан управления потоком масла (OCV) (впускные/выпускные клапаны), соленоид управления регулируемым коллектором, соленоид предотвращения выбросов (PCSV), соленоид управления рециркуляцией (RCV), контроллер вентилятора радиатора, реле компрессора системы кондиционирования воздуха [G4KN] Клапан управления расходом масла (OCV), соленоид насоса регулируемого рабочего объема, соленоид управления регулируемым коллектором, соленоид предотвращения выбросов (PCSV), контроллер вентилятора радиатора, реле компрессора кондиционера [D4FE] Клапан управления потоком масла (OCV), контроллер вентилятора радиатора, реле компрессора кондиционера, блок B/P на двигателе (RLY.13)
А/КОН2		10 А.	Реле компрессора кондиционера
Б/СИГНАЛ СИГНАЛИЗАЦИИ		15 А.	Реле сирены сигнализации
МДПС2		10 А.	блок МДПС
ДАТЧИК 5		15 А.	[G4FP] Мягкий гибридный стартер-генераторный двигатель [G4NJ / G4KN] Форсунки n. 1 ÷ 4 [D4FE] Лямбда-зонд (передний/задний), расходомер, электромагнитный клапан регулирования давления масла

имя	символ	Ампер [A]	описание
ДАТЧИК 6		15 А.	[G4FP] ЕСМ [G4NJ] ПКМ [D4FE] Легкий гибридный стартер-генераторный двигатель
РОГ		15 А.	Реле звукового сигнала
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ2		25 А.	Реле замедления переднего дворника, ECM, IBU
СТЕКЛООЧИСТИТЕЛЬ ЗАДН.		15 А.	Главное реле стеклоочистителя, блок B/P ICU (реле заднего стеклоочистителя)
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ1		25 А.	Реле главного стеклоочистителя, реле медленной работы переднего стеклоочистителя
РОЗЕТКА ПИТАНИЯ 1		20 А.	Розетка в багажнике
РОЗЕТКА ПИТАНИЯ2		20 А.	Передняя розетка
ACC		20 А.	Коробка Б/П ОИТ (фузибили – F33, F36)
ТКУ1		15 А.	[G4FP / D4FE] Модуль TCM, электронный модуль сцепления [G4KN] Модуль PCM
ЭБУ2		15 А.	Модуль ЕСМ [G4FP/D4FE] по модулю PCM [G4NJ/G4KN].
