Hyundai Santa Fe CM (2006-2012) — Блок предохранителей

19.01.2024 /

Hyundai Santa Fe CM — Схема блока предохранителей

Год производства: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Предохранитель прикуривателя (розетка) в Hyundai Santa Fe CM это предохранитель 16 в блоке предохранителей в салоне. Для остальных розеток это предохранители 14 и 15.

Расположение электронных блоков управления

Hyundai Santa Fe CM (2006-2012) — Блок предохранителей Hyundai Santa Fe CM (2006-2012) — Блок предохранителей Hyundai Santa Fe CM (2006-2012) — Блок предохранителей

описание

  1. Электронный блок управления ABS – с усилителем тормозов
  2. Блок управления кондиционером/отоплением – на панели управления кондиционером/отоплением.
  3. Солнечный датчик (система кондиционирования)
  4. Датчик удара (SRS) левый.
  5. Датчик удара (SRS) правый
  6. Датчик бокового удара, сторона водителя – стойка B
  7. Датчик бокового удара, задний левый
  8. Датчик бокового удара со стороны пассажира — стойка B
  9. Датчик бокового удара задний правый
  10. Противоугонное освещение – Подвесная колонка слева
  11. Усилитель аудиовыхода — под сиденьем
  12. Аккумуляторная батарея
  13. Диагностический разъем (DLC) 1 (16-контактный)
  14. Диагностический разъем (DLC) 2 (20-контактный) – на усилителе тормозов
  15. Электронный блок управления двигателем
  16. Электронный блок управления опорами двигателя
  17. Проверка уровня моторного масла – за центром приборной панели.
  18. Блок предохранителей/реле, моторный отсек 1
  19. Блок предохранителей/реле, моторный отсек 2
  20. Блок предохранителей/реле, приборная панель
  21. Реле электродвигателя вентилятора отопителя — в блоке предохранителей/реле под приборной панелью.
  22. Резистор электродвигателя вентилятора отопителя (спереди) – за перчаточным ящиком
  23. Резистор электродвигателя вентилятора отопителя (задний кондиционер) — правая сторона багажника
  24. Хорн, слева.
  25. Звуковой сигнал справа.
  26. Блок управления электронным иммобилайзером – на рулевой колонке
  27. Кольцо антенны иммобилайзера – на замке зажигания
  28. 28 Многофункциональный блок управления – в блоке предохранителей/реле под приборной панелью – функции: кондиционер/вентилятор, охранная сигнализация, центральный замок, дневные ходовые огни, подогрев наружных зеркал, центральный замок, электрические стеклоподъемники, противотуманные фары, аварийная световая сигнализация. , омыватели фар, обогреватель заднего стекла, освещение салона, передние габариты, задние габариты, стеклоочиститель/омыватель ветрового стекла
  29. Датчик температуры окружающей среды
  30. Контроллер системы парковки – левый старт
  31. Блок управления заднего стеклоочистителя — стойка C
  32. Блок управления подогревом сиденья водителя – под сиденьем
  33. Блок управления подогревом пассажирского сиденья – под сиденьем
  34. Блок управления мотором крыши – на моторе крыши
  35. Электронный блок управления SRS
  36. Блок управления – рядом с двигателем вентилятора отопителя.
  37. Электронный блок управления коробкой передач (АКПП) – бензин – в ЭБУ двигателя
  38. Электронный блок управления коробкой передач (АКПП) — Дизель — за бардачком
  39. Селектор ключа зажигания и/или блок управления
  40. Реле 1 системы управления коробкой передач
  41. Датчик дождя (очиститель ветрового стекла) ∕ Датчик солнца
  42. Датчик бокового смещения – под ковром

Блок предохранителей в салоне

Он расположен под приборной панелью, за защитной крышкой.

ПРОЧИТАЙТЕ Hyundai i20 (2020) – блок предохранителей и реле

Hyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителей

Diagramma

Hyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителей

описание

110А — Противоугонная система
230А — Электростеклоподъемники задней левой двери
330А — Электростеклоподъемник задней правой двери
420А — Люк с электроприводом
530А — Блок управления сиденьями с электроприводом
630А — Модульные стеклоподъемники
710А — Блок управления зеркалами
815А — Блок управления системы пассивной безопасности, подушка безопасности
915А — Блок управления системы пассивной безопасности, подушка безопасности
1010А – Панель приборов;

Посудные светильники для освещения входных дверей;

Светильники для внутреннего освещения.

1110А — Блок управления отоплением, кондиционированием и вентиляцией
1225А — Выключатели обогрева сидений водителя и переднего пассажира
1330А — Аудиоусилитель
1415А — Розетка дополнительного оборудования в облицовке тоннелей пола.
1525А — Розетка дополнительного оборудования в багажнике
1615А – Зажигалка
1720А – Централизованная система запирания дверей
1810А — Панель приборов
1910А — Рычаг выключателя наружного освещения;

Датчик положения рулевого вала;

переключатель ЕСП.

2010А- Выключатель сигнализации
21бронирование
2215А — Выключатель стоп-сигнала
2315А – Выключатель аварийного освещения;

Рычаг включения наружного освещения;

Электрический контроллер кузова;

Зеркальный контроллер.

2415А — Задний дворник
25бронирование
2610А — Блок управления отоплением, кондиционированием и вентиляцией
2710А- Набор индикаторов;

Основной блок аудиосистемы;

Модуль контроля давления в шинах.

2810А — Корпус ЕСМ
2915А — Привод крышки топливного бака
3010А – Звуковая сигнализация противоугонной системы
3115А – Блок управления отоплением, кондиционированием и вентиляцией
3210А — Противотуманные фары
3310А — Датчик дождя
3410А – Основной блок аудиосистемы;

Цифровые часы;

Блок управления зеркалами.

3530А — Воздуходувка
3615А – выключатель стоп-сигналов
3720А — Дневные ходовые огни
3810А — Корпус ЕСМ
3915А – Цифровые часы
4015А – Основной блок аудиосистемы;

Цифровые часы.

4110А – Внутренние лампы;

Стартовый свет;

Приборная доска.

42бронирование
4310А — Блок управления электроприводом сиденья

Вано моторе

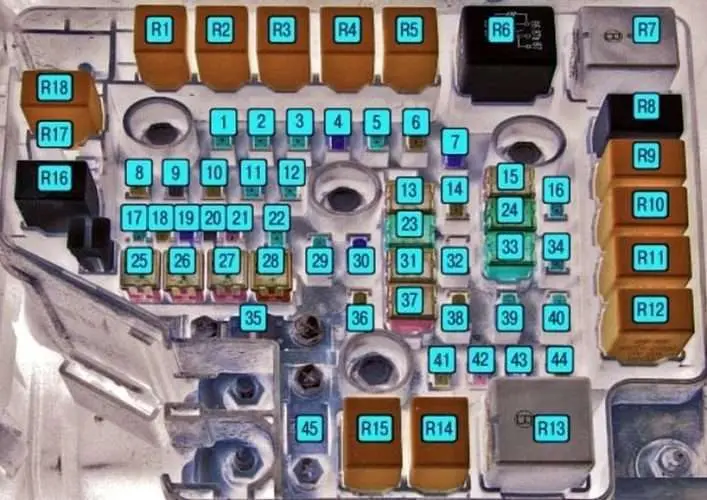

Основная коробка

Он расположен с левой стороны моторного отсека.

ПРОЧИТАЙТЕ Hyundai i20 (2019) – блок предохранителей и реле

Hyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителей

описание

110А – Датчик скорости;

Контроллер автоматической коробки передач.

210А — Блокировка фар
310А- Контроллер двигателя;

Контроллер автоматической коробки передач.

420А – Светофоры
510А- Иммобилайзер;

Реле топливного насоса;.

Реле отопления, кондиционирования и вентиляции

615А – Датчик массового расхода воздуха;

Датчики концентрации кислорода.

720А — Катушки зажигания
815А — Топливный насос
925А – Шайба кристаллическая;

Датчик дождя;

Дворники.

1015А — Блок управления автоматической коробкой передач
1110А — Блок управления антиблокировочной системой тормозов (АБС)
1210А — Отопление, кондиционирование и вентиляция
1340А – выключатель зажигания (блокировка)
1415А – Контроллер двигателя;

Электромагнитные клапаны с возможностью изменения фаз газораспределения.

1540А — Блок управления двигателем
1610А- Левый задний фонарь
17бронирование
18бронирование
19бронирование
20бронирование
21бронирование
2210А — Противотуманные фары
2350А — Главный предохранитель
2430А — Отопление, кондиционирование и вентиляция
2540А – Зажигание (блокировка);

Реле стартера.

2640А — Блок управления антиблокировочной системой тормозов (АБС)
2740А — Вентилятор радиатора двигателя
2820А — Блок управления антиблокировочной системой тормозов (АБС)
2910А – Отопление, кондиционирование и вентиляция
3020А – ECM del corpo;

ЕСМ;

Модуль управления АКПП;

Фонари заднего хода.

3140А — Электрические стеклоподъемники
32бронирование
3350А – Противоугонная сигнализация;

Панель управления сиденьями с электроприводом;

Противотуманные огни;

Лавафари.

3410А — Правый задний габаритный фонарь
35125А — Блок предохранителей
3615А — Звуковой сигнал
3740А — Электродвигатель вентилятора радиатора системы охлаждения двигателя
3815А — Левая фара ближнего света
3910А – Панель приборов
4010А — Генератор
4115А – Режим обдува лобового стекла
4230А — Обогрев заднего стекла
43бронирование
4415А — Ближний свет правого светофора
45150А — Главный предохранитель

Реле

ЧИТАЙТЕ  Hyundai Kona (2017-2020) — блок предохранителей и реле

R1Реле фонарей заднего хода
R2Реле электродвигателя вентилятора радиатора
R3Реле противотуманных фар
R4Реле отопления, кондиционирования и вентиляции
R5Реле дальнего света
R6Реле блока управления двигателем
R7Реле стартера
R8Реле отопления, кондиционирования и вентиляции
R9Реле отопления, кондиционирования и вентиляции
R10Боковая релейная лампа
R11Реле левой фары
R12Реле правой фары
R13Реле обогрева электростеклоподъемников или двери багажника
R14Реле вентилятора ветрового стекла
R15Реле звукового сигнала
R16Реле омывателя ветрового стекла
R17Реле датчика дождя
R18Реле топливного насоса

Дополнительный ящик

Устанавливается с дизельными двигателями

Hyundai Santa Fe CM (2006-2012) — Блок предохранителейHyundai Santa Fe CM (2006-2012) — Блок предохранителей

описание

СОЕДИНЕНИЕ ПРЕДОХРАНИТЕЛЯ СВЕЧИ НАкаливанияРеле свечей накаливания 80А
ТОПЛИВНЫЙ ФИЛЬТР С ПОДОГРЕВОМ30А Реле подогревателя топливного фильтра
ПТК-НАГРЕВАТЕЛЬ №1Реле нагревателя PTC 40A 1
ПТК-НАГРЕВАТЕЛЬ №2Реле нагревателя PTC 40A 2
ПТК-НАГРЕВАТЕЛЬ №3Реле нагревателя PTC 40A 3
R1Реле подогревателя топливного фильтра
R2Реле нагревателя PTC 2
R3бронирование
R4Реле обогрева PTC 1
R5Реле нагревателя PTC 3
