Hyundai Santa Fe (2021-2022) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2021, 2022.

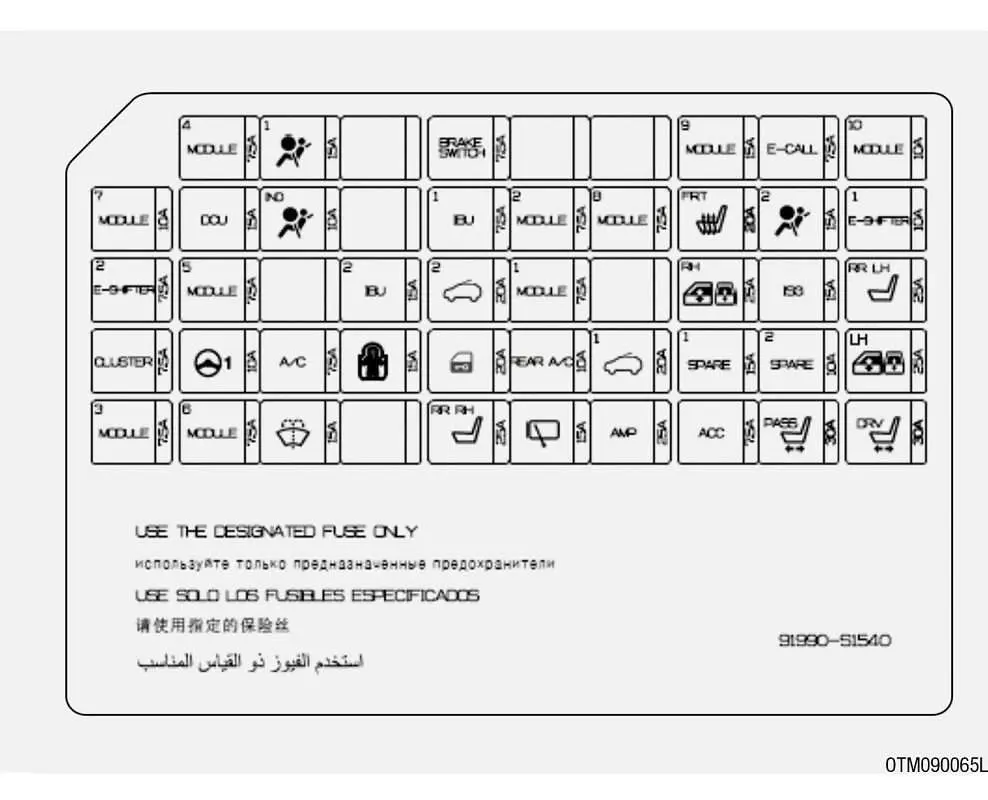

Блок предохранителей под приборной панелью
имя | символ | Ампер [A] | описание |
МОДУЛЬ 4 |
| 7,5 ампер | Выключатель стоп-сигналов, диагностический разъем (DLC), модуль управления двери водителя |
ПОДУШКА БЕЗОПАСНОСТИ 1 |
| 15 А. | Модуль управления системой SRS-Airbag |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 7,5 ампер | Блок IBU, выключатель стоп-сигналов |
МОДУЛЬ 9 |
| 15 А. | Аудиосистема, системный блок аудио, видео и навигации (AVN), комбинация приборов, низковольтный DC-DC преобразователь, передний модуль управления кондиционером, проекционный дисплей, датчик ROA, модуль управления памятью, электропривод двери багажника, управление дверью со стороны водителя модуль, модуль управления задним кондиционером, электропривод зеркал со стороны водителя/пассажира |
ЭЛЕКТРОННЫЙ ЗВОНОК |
| 7,5 ампер | Системный блок электронных звонков |
МОДУЛИ 10 |
| 10 А. | Модуль управления BCW L/P, переднее беспроводное зарядное устройство |
МОДУЛЬ 7 |
| 10 А. | Левая/правая фара |
DCU |
| 15 А. | Модуль управления дозированием (DCU) |
ПОДУШКА БЕЗОПАСНОСТИ ИНД. |
| 10 А. | Приборы |
МСБ 1 |
| 7,5 ампер | IBU |
МОДУЛЬ 2 |
| 7,5 ампер | Розетка инвертора переменного тока, инвертор переменного тока, обогрев заднего левого/правого сиденья, модуль управления обогревом передних сидений, модуль управления вентиляцией передних сидений |
МОДУЛЬ 8 |
| 7,5 ампер | Внешняя ручка со стороны водителя и пассажира (на версиях со смарт-ключом), выключатель аварийной сигнализации, наружное зеркало с электроприводом на стороне водителя/пассажира, переключатель спортивного режима, диагностический разъем (DLC), датчики ROA, датчик дождя, модуль управления фарами атмосферы, лампы для атмосферное освещение лампы N.1/N.2 для атмосферного освещения |
S / ПЕРЕДНИЙ ОБОГРЕВАТЕЛЬ |
| 20 А. | Модуль управления вентиляцией передних сидений, модуль управления подогревом передних сидений |
имя | символ | Ампер [A] | описание |
ПОДУШКА БЕЗОПАСНОСТИ 2 |
| 15 А. | Модуль управления системой SRS-Airbag |
Электронная коробка передач 1 |
| 10 А. | Электронный переключатель передач |
Электронная коробка передач 2 |
| 7,5 ампер | Электронный переключатель передач |
МОДУЛИ 5 |
| 7,5 ампер | Переключатели на приборной панели, Переключатели на верхней консоли, Датчик давления топлива, Блок кругового монитора, Датчик угла поворота рулевого колеса, IBU, Модуль управления PCA, Переключатели на консоли, Модуль управления LDW, Переднее беспроводное зарядное устройство, Модуль управления антипробуксовочной системой 4WD, Переключатель спортивного режима |
МСБ 2 |
| 15 А. | Блок IBU, замок зажигания |
ЛЮК 2 |
| 20 А. | Мансардное окно |
МОДУЛЬ 1 |
| 7,5 ампер | IBU |
P / WDW RH |
| 10 А. | Модуль управления электрическим стеклоподъемником двери водителя/пассажира, переключатель управления электрическим стеклоподъемником со стороны пассажира, модуль управления стеклоподъемником правой задней двери, переключатель управления стеклоподъемником правой задней двери |
ISG |
| 15 А. | Преобразователь постоянного тока низкого напряжения (с усилителем), комбинация приборов, блок AVN, аудиосистема, проекционный дисплей, передний модуль управления кондиционером |
ЗАДН. П/ЛЕВ. ОБОГРЕВАТЕЛЬ |
| 25 А. | Обогрев заднего сиденья L |
СВЯЗКА |
| 7,5 ампер | Комбинация приборов, проекционный дисплей |
ЭУР | 10 А. | блок МДПС | |
А/КОН |
| 7,5 ампер | Блок B/P двигателя (RLY. 4-2, RLY. 6, RLY. 9), передний модуль управления кондиционером |
БЛОККО БАМБИНИ |
| 15 А. | Блок реле ICM (реле дополнительной блокировки/разблокировки задней двери) |
СЕРРАТУРА |
| 20 А. | Реле замка, реле разблокировки дверей, реле задней двери, реле двойной блокировки |
ЧИТАТЬ Hyundai Tucson TL (2019-2021) – блок предохранителей и реле
имя | символ | Ампер [A] | описание |
ЗАДНИЙ А/С |
| 10 А. | Задний модуль управления кондиционером, двигатель заднего вентилятора, передний модуль управления кондиционером |
ЛЮК 1 |
| 20 А. | Мансардное окно |
П/ВДВ СХ |
| 25 А. | Модуль управления электрическим стеклоподъемником двери водителя/пассажира, переключатель управления электрическим стеклоподъемником со стороны пассажира, модуль управления стеклоподъемником левой задней двери, переключатель управления стеклоподъемником левой задней двери |
МОДУЛИ 3 |
| 7,5 ампер | IBU |
МОДУЛЬ 6 |
| 7,5 ампер | Аудиосистема, головное устройство аудио, видео и навигации (AVN), клавиатура аудио, видео и навигации (AVN), передний модуль управления кондиционером, нижний левый переключатель на приборной панели, усилитель, переднее беспроводное зарядное устройство, система вызова электронного блока, низкое напряжение DC-DC преобразователь, электрохромное зеркало, подогрев левого/правого заднего сиденья, модуль управления памятью, модуль управления дозированием (DCU), модуль управления подогревом передних сидений, модуль управления вентиляцией передних сидений |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель |
ЗАДН. С / ПРАВЫЙ ОБОГРЕВАТЕЛЬ |
| 25 А. | Подогрев заднего сиденья P |
СТЕКЛООЧИСТИТЕЛЬ ЗАДН. |
| 15 А. | Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя |
AMP |
| 25 А. | Усилитель, преобразователь постоянного тока низкого напряжения (усилитель) |
ACC |
| 7,5 ампер | Системный блок E-Call, блок монитора вокруг автомобиля, модуль управления PCA, клавиатура аудио, видео и навигации (AVN), IBU, низковольтный DC-DC преобразователь, головное устройство аудио, видео и навигации (AVN), переднее зарядное устройство USB , заднее зарядное устройство USB (левый/правый), усилитель, разъем для зарядного устройства USB P в багажнике |
П/ПАСС |
| 30 А. | Электрические выключатели регулировки пассажирского сиденья, реле складывания сиденья |
П/СИДЕНЬЕ ДРВ |
| 30 А. | Модуль управления системой памяти (IMS), переключатель ручной регулировки сиденья водителя |

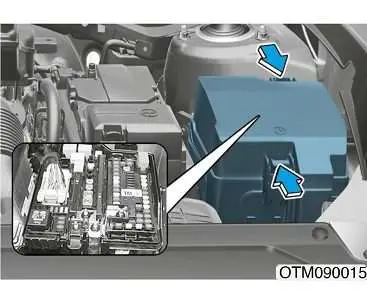

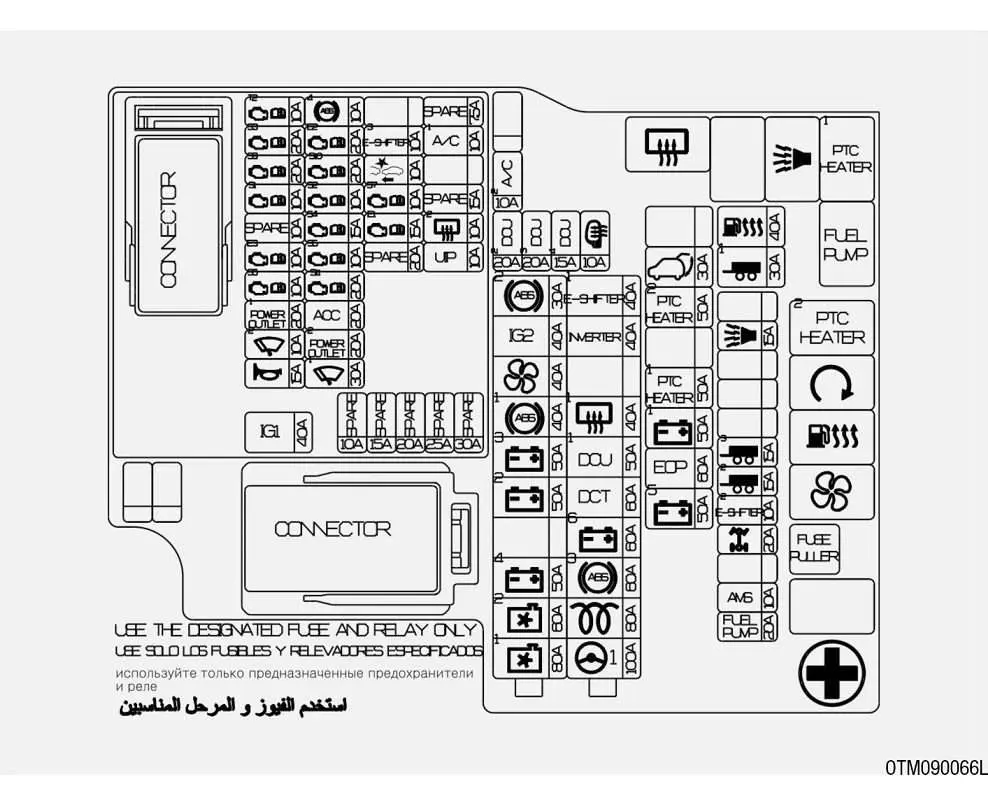

Блок предохранителей и реле в моторном отсеке
Тип | имя | символ | Ампер [A] | описание |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 1 (10П) | С/ВЕНТИЛЯТОР 1 |
| 80 А. | [D4HE] Контроллер вентилятора радиатора |
С ВЕНТИЛЯТОРОМ 2 |
| 60 А. | Контроллер вентилятора радиатора | |
В + 4 |
| 50 А. | Бокс реанимации Б/П (предохранители – F16, F17, F27, F36, F46) | |
В + 2 |
| 50 А. | Бокс B/P ICU (IPS 8 SPOC+, IPS 11, IPS 13, IPS 14, IPS 15) | |
В + 3 |
| 50 А. | Бокс реанимации Б/П (предохранители – F20, F29, F39, F48, F49) | |
ABS 1 |
| 40 А. | Модуль управления системой ESC | |
ВОЗДУХОДУВКА |
| 40 А. | РЛИ. 9 (реле вентилятора) | |
IG2 |
| 40 А. | РЛИ. 7 (реле стартера), блок печатной платы B/P (реле PDM (состояние IG2)) | |
ABS 2 |
| 30 А. | Модуль управления системой ESC | |
СИЛЬНОТОЧНЫЙ ПРЕДОХРАНИТЕЛЬ 2 (10П) | ЭУР | 100 А. | блок МДПС | |
ИНКАНДЕСЦЕНЗА |
| 80 А. | Блок управления свечами накаливания (GCU) | |
ABS 3 |
| 60 А. | Модуль управления системой ESC | |
В + 6 |
| 60 А. | Коробка печатной платы Б/П (+ аккумулятор) | |
DCT |
| 60 А. | По модулю МТС | |
ДКУ 1 |
| 50 А. | Блок печатной платы B/P (реле DCU) | |
РРГТД |
| 40 А. | РЛИ. 1 (реле обогрева заднего стекла) | |
Инвертор |
| 40 А. | Инверторный модуль переменного тока | |
Электронная коробка передач 1 |
| 40 А. | Модуль СКУ |
ПРОЧИТАЙТЕ Hyundai i20 (2019) – блок предохранителей и реле
Тип | имя | символ | Ампер [A] | описание |
ПЛАВНЫЙ | ХТД-ЗЕРКАЛО |
| 10 А. | РЛИ. 1 (реле обогрева заднего стекла), наружное зеркало водителя/пассажира, передний модуль климат-контроля |
ДКУ 4 |
| 15 А. | Блок управления дозированием (DCU), плата B/P Box (реле DCU) | |
ДКУ 3 |
| 20 А. | Блок управления дозированием (DCU), плата B/P Box (реле DCU) | |
ДКУ 2 |
| 20 А. | Блок управления дозированием (DCU), плата B/P Box (реле DCU) | |
КОНДИЦИОНЕР 2 |
| 10 А. | РЛИ. 9 (реле вентилятора), блок управления передним кондиционером | |
В + 5 |
| 50 А. | Scatola ICU B/P (предохранители – F4, F14, F23, F24, F33, F34, F44) | |
ИАП |
| 60 А. | Электрический масляный насос | |
В + 1 |
| 50 А. | Блок B/P ICU (IPS 1 SPOC+, IPS 2, IPS 3, IPS 4, IPS 5, IPS 6, IPS 7, реле кратковременной/долговременной нагрузки) | |
ПТК НАГРЕВАТЕЛЬ 1 |
| 50 А. | [DSL] RLY. 4-1 (Реле нагревателя PTC № 1) [GSL] РЛИ. 4-2 (реле нагревателя PTC) | |
ПТК НАГРЕВАТЕЛЬ 2 |
| 50 А. | [DSL] RLY. 6 (реле нагревателя PTC № 2) | |
ЭЛЕКТРИЧЕСКАЯ ЗАДНЯЯ ДВЕРЬ |
| 30 А. | Электропривод задней двери в сборе | |
БЕНЗОНАСОС |
| 20 А. | РЛИ. 5 (реле топливного насоса) |
Тип | имя | символ | Ампер [A] | описание |
ПЛАВНЫЙ | AMS |
| 10 А. | Датчик состояния батареи |
полный привод |
| 20 А. | Модуль управления полным приводом | |
Электронная коробка передач 2 |
| 10 А. | Модуль СКУ | |
ТРЕЙЛЕР 2 |
| 15 А. | Модуль прицепа | |
ТРЕЙЛЕР 3 |
| 15 А. | Модуль прицепа | |
ГОРН Б/А |
| 15 А. | РЛИ. 3 (реле тревожной сирены) | |
ТРЕЙЛЕР 1 |
| 30 А. | Модуль прицепа | |
ТОПЛИВНЫЙ ФИЛЬТР |
| 40 А. | РЛИ. 8 (реле подогревателя топливного фильтра) |
Блок предохранителей и реле в моторном отсеке (коробка печатной платы)
имя | символ | Ампер [A] | описание |
IG1 |
| 40 А. | Реле PDM (состояние IG1) |
ТКУ2 |
| 10 А. | По модулю МТС |
ДАТЧИК 3 |
| 20 А. | [D4HE] Передний датчик оксидов азота (NOx) [G4KM] № форсунки. 2, нет. 4 [G6DU] Лямбда-зонд (HO2S) n. 1 и н. 2 |
ДАТЧИК 9 |
| 20 А. | [D4HE] Регулирующий клапан давления в топливной рампе [G6DU] Модуль PCM |
ДАТЧИК 1 |
| 10 А. | [D4HE] Картер двигателя B/P (RLY. 4-1), клапан масляного насоса, привод электрического турбокомпрессора VGT [G4KM] № форсунки. 1, нет. 3 [G6DU] Лямбда-зонд (HO2S) n. 3 и н. 4 |
ЭБУ3 |
| 10 А. | Модуль ECM/PCM |
ДАТЧИК 6 |
| 10 А. | Блок управления свечами накаливания (GCU) |
РОЗЕТКА ПИТАНИЯ 1 |
| 20 А. | Розетка в багажнике |
СТЕКЛООЧИСТИТЕЛЬ2 |
| 10 А. | Блок IBU, модуль ECM/PCM |
РОГ |
| 15 А. | Реле звукового сигнала |
ABS4 |
| 10 А. | Модуль управления системой ESC |
ЭБУ2 |
| 20 А. | Модуль ECM/PCM |
ДАТЧИК 10 |
| 20 А. | [D4HE] Клапан дозирования топлива [G6DU] Модуль PCM |
ДАТЧИК 2 |
| 10 А. | [D4HE] Датчик уровня масла, сапун отопителя PTC, выключатель стоп-сигналов, контроллер вентилятора радиатора, электронный термостатический клапан, лямбда-зонд №. 1 и 2 [G4KM] Регулируемый электромагнитный клапан управления впускным коллектором (VIS), электронный термостатический клапан, контроллер вентилятора радиатора, клапан управления потоком масла (впускные/выпускные клапаны), клапан предотвращения выбросов паров топлива (PCSV) [G6DU] Электромагнитный клапан управления впускным коллектором (VIS), лямбда-зонд н. 1, 2, 3 и 4, выключатель стоп-сигналов, контроллер вентилятора радиатора, противопаровый электромагнитный клапан (PCSV), электромагнитный клапан регулировки расхода масляного насоса |
ДАТЧИК 4 |
| 15 А. | [D4HE] Соленоид перепуска охладителя EGR [G4KM] Лямбда-зонд (передний/задний) [G6DU] Номер форсунки. 1, 2, 3, 4, 5, 6 |
ДАТЧИК 5 |
| 10 А. | [D4HE] Блок B/P к двигателю (RLY. 5, RLY. 8) [G4KM] Блок B/P к двигателю (RLY. 5) [G6DU] Блок B/P к двигателю (RLY. 5) |
ДАТЧИК 11 |
| 20 А. | [D4HE] Задний датчик твердых частиц (PM), задний датчик оксидов азота (NOx) |
КАТУШКА ЗАЖИГАНИЯ |
| 20 А. | [G4KM] Катушки зажигания № 1, 2, 3, 4 [G6DU] Номер катушки зажигания. 1, 2, 3, 4, 5, 6 |
ACC |
| 20 А. | Коробка Б/П ОИТ (предохранитель – F47) |
РОЗЕТКА ПИТАНИЯ2 |
| 20 А. | Передняя розетка |
СТЕКЛООЧИСТИТЕЛЬ1 |
| 30 А. | Электродвигатель переднего стеклоочистителя, реле низкой скорости переднего стеклоочистителя |
Э-ШИФТЕР3 |
| 10 А. | Модуль СКУ |
FCA |
| 10 А. | Передний радар |
ЭБУ1 |
| 15 А. | Модуль ECM/PCM |
А/С1 |
| 10 А. | Реле, система кондиционирования воздуха |
RR HTD2 |
| 10 А. | Коробка B/P к двигателю (RLY. 1) |
UIP |
| 10 А. | Блок реле ICM (реле дополнительной блокировки/разблокировки задней двери) |
