Hyundai Porter и H100 HR (2004-2016) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Положение

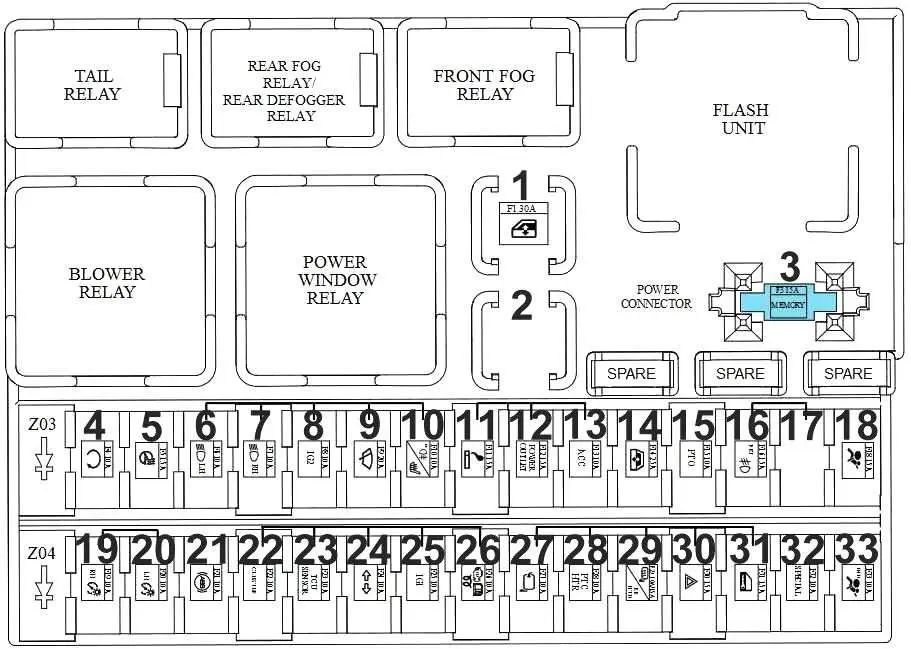

Схема блока предохранителей распределительного щита

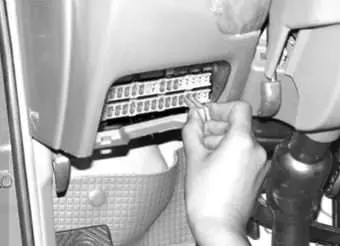

Блок предохранителей будет расположен внизу на приборной панели со стороны водителя.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | Реле электростеклоподъемников | |
| 3 | 15 | Освещение салона автомобиля, выключатель сигнализации дверей, аудиосистема. ETACM, комбинация приборов, разъем канала передачи данных. Светильник для спальни (двухместная каюта) |
| 4 | 10 | Модуль управления накалом (D4BB). Соединительная коробка E/R (RLY. 4) |
| 5 | 15 | – |
| 6 | 10 | Левая фара, панель приборов |
| 7 | 10 | Правая фара |
| 8 | 10 | Переключатель управления отопителем, ETACM. Переключатель уровня фар. Реле 20Lator, реле передних противотуманных фар, распределительная коробка E/R (RLY. 5), исполнительный механизм корректора левой и правой фар. |
| 9 | 20 | Электродвигатель стеклоочистителя, многофункциональный переключатель (INT) |
| 10 | 10 | Реле ретронеббия |
| 11 | 15 | легче |
| 12 | 15 | – |
| 13 | 10 | Звук, ETACM |
| 14 | 25 | – |
| 15 | 10 | – |
| 16 | 15 | Реле передних противотуманных фар |
| 18 | 15 | Инструментарий. Выключатель стеклоподъемника водителя. Выключатель заднего обогревателя, переключатель уровня фар, переключатель управления подогревом |
| 18 | 10 | Правый габаритный фонарь, правый задний комбинированный фонарь, освещение номерного знака (стандарт), аварийная сигнализация, аудиосистема, переключатель обогрева заднего стекла, переключатель обогрева, комбинация приборов, переключатель корректора фар, переключатель электрического стеклоподъемника водителя |
| 20 | 10 | Левый габаритный фонарь, левый задний многофункциональный фонарь, подсветка номерного знака (двойная) |
| 21 | 10 | |
| 22 | 10 | Инструментарий. Сопротивление предварительного возбуждения |
| 23 | 10 | ECM (D4BH/D4CB), Датчик массового расхода воздуха (D4CB) |
| 24 | 10 А | Выключатель аварийной остановки (T/SIG), переключатель фонарей заднего хода |
| 26 | 10 | ЭТАКМ |
| 26 | 10 | Соленоид отсечки топлива. Модуль управления накалом (D4BB). Датчик неисправности топливного фильтра. Электромагнитный клапан EGR (D4BB). РЛИ. 3 (Д4ББ) |
| 27 | 10 | Электромагнитный клапан EGR, датчик массового расхода воздуха. Датчик неисправности топливного фильтра (D4CB). Нейтральный переключатель (D4BH) |
| 28 | 10 | Переключатель управления подогревом |
| 29 | 10 15 | Реле заднего обогревателя (D4BB) |
| 30 | 15 | Аварийный выключатель освещения |
| 31 | 15 | Активатор замка водительской двери |
| 32 | 10 | Датчик скорости автомобиля. Соединительная коробка E/R (реле вентилятора конденсатора) |
| 33 | 10 | Реле заднего обогревателя |

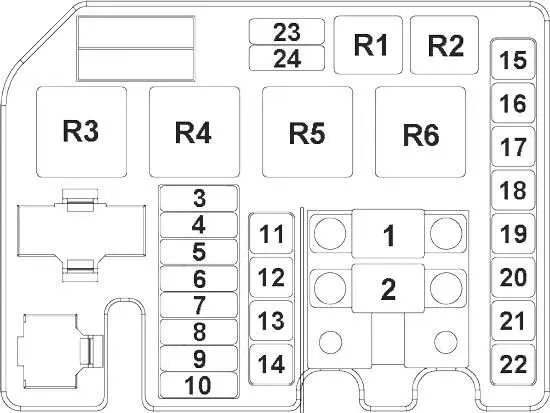

Схема блока предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 80 | D4CB/D4BB и Евро 2: Распределительная коробка E/R (RLY. 3). D4BB и Евро 1: Световой короб |
| 2 | 120 (Д4CB) 100 (Д4ББ) | Генератор (В+). Блок предохранителей и реле I/P (предохранитель – F7. F12. F14) |
| 3 | 10 | ECM |
| 4 | 10 | Генератор |
| 5 | 10 | Выключатель стоп-сигнала. Реле сигнала остановки |
| 6 | 10 | Соединительная коробка E/R (RLY. 1) |
| 7 | 10 | Соединительная коробка E/R (RLY. 2) |
| 8 | 15 | – |
| 9 | 20 | D4CB: ЕСМ |
| 10 | 10 | D4CB: ECM, модуль иммобилайзера |
| 11 | 50 | Распределительная коробка E/R (RLY. 4), замок зажигания |
| 12 | 30 | Реле управления двигателем |
| 13 | 50 | Распределительная коробка E/R (предохранитель – F16. F17. F18. F19). Блок предохранителей и реле I/P (предохранитель — F29. Разъем питания F30, F31, F3) |
| 14 | 40 | л/п Блок предохранителей и реле (предохранители – F1, F16. Реле задних фонарей) |
| 15 | 30 | Соединительная коробка E/R (RLY. 6) |
| 16 | 30 | – |
| 17 | 40 | – |
| 18 | 30 | – |
| 19 | 40 | – |
| 20 | 30 | л/п Блок предохранителей и реле (реле 20латор) |
| 21 | 40 | – |
| 22 | 30 | Соединительная коробка E/R (RLY. 5) |
| 23 | 10 | D4CB: Распределительная коробка E/R (RLY. 2, RLY. 6). Впускной дозирующий клапан, выключатель стоп-сигналов |
| 24 | 15 | D4CB: Привод VGT, распределительная коробка E/R (RLY. 3) |
| R1 | Реле кондиционера | |
| R2 | Реле звукового сигнала | |
| R3 | Реле вентилятора конденсатора | |
| R4 | Реле подогревателя топливного фильтра | |
| R5 | Запустите реле | |
| R6 | Реле свечей зажигания | |
