Hyundai Porter и H100 AU (1996-2003 гг.) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

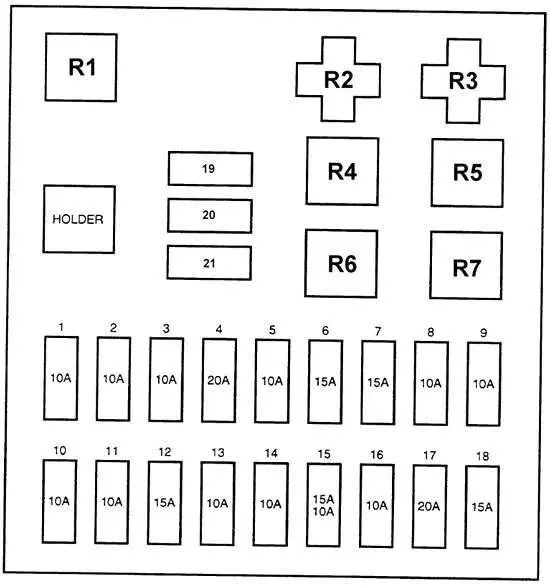

Схема блока предохранителей распределительного щита
Блок предохранителей в салоне расположен под приборной панелью (со стороны водителя).
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 10 | Приборы |
| 2 | 10 | Сигнал включения |
| 3 | 10 | Люси ретронеббия |
| 4 | 20 | Обогрев |
| 5 | 10 | Радио |
| 6 | 15 | легче |
| 7 | 15 | стуойя |
| 8 | 10 | Левый передний фонарь |
| 9 | 10 | Правый передний фонарь |
| 10 | 10 | Сигнал левого поворота |
| 11 | 10 | Сигнал поворота направо |
| 12 | 15 | Передний противотуманный фонарь |
| 13 | 10 | Люси ди Эмергенца |
| 14 | 10 | Корно |
| 15 | 15 10 | Нагреватель топливного фильтра/габаритная лампа |
| 16 | 10 | Серратура электрическая |
| 17 | 20 | Левый электрический стеклоподъемник |
| 18 | 15 | Правый электрический стеклоподъемник |
| R1 | Мигающий блок | |
| R2 | Реле топливного фильтра | |
| R3 | Реле управления MFI | |
| R4 | Реле фар | |
| R5 | Реле задних фонарей | |
| R6 | Реле противотуманных фар | |
| R7 | Реле электростеклоподъемников | |
Блок предохранителей в моторном отсеке
| Номер | Ампер [A] | описание |
|---|---|---|
| A | 40 | Interruttore di Accensione |
| B | 80 | Модуль управления освещением, реле стартера |
| C. | 60 | Генератор |
| D | 40 | Передний свет, задний фонарь |
| E | 40 | Электрические стеклоподъемники, кондиционер |

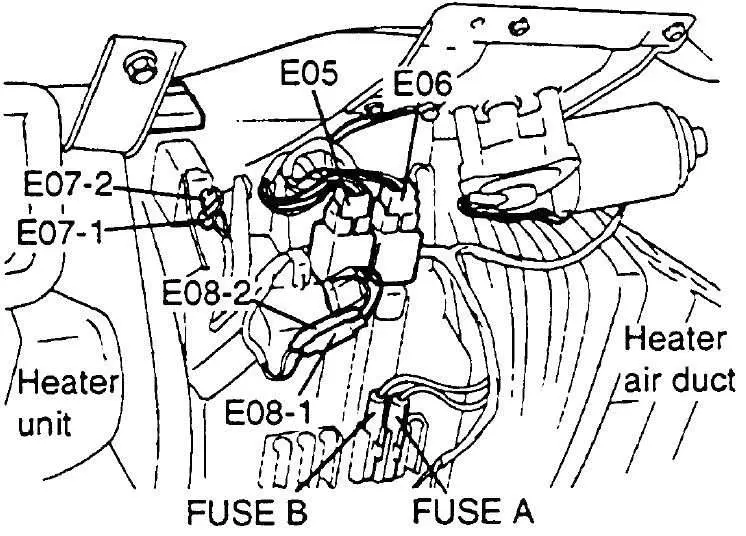

Предохранители кондиционера
| Номер | Ампер [A] | описание |
|---|---|---|
| A | 10 | Реле мощности кондиционера |
| B | 20 | Реле двигателя вентилятора конденсатора |
| E05 | Реле мощности кондиционера | |
| E06 | Реле двигателя вентилятора конденсатора | |

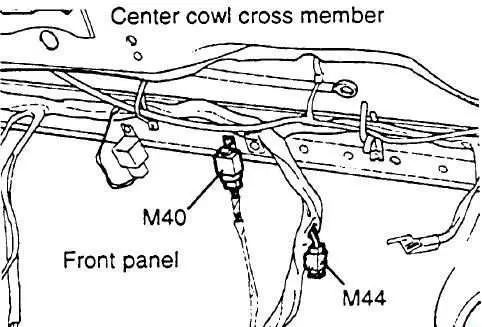

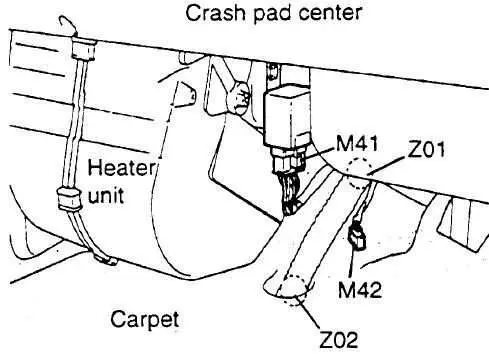

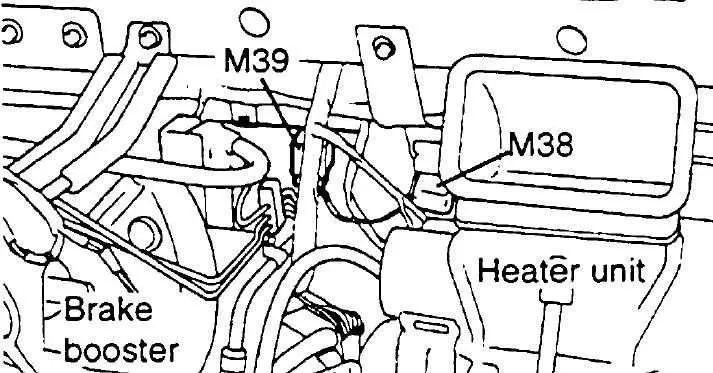

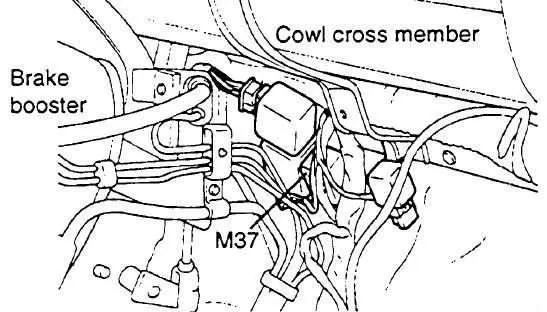

Другие реле
Реле стартера
ЧИТАЙТЕ Hyundai Getz (2002–2008) — блок предохранителей
Реле ретронеббия
Реле топливного фильтра
Реле стеклоочистителей прерывистого действия
