Hyundai Nexus (2018-2019) – блок предохранителей
Содержание
Hyundai Nexus (2018-2019) — Схема блока предохранителей
Год производства: 2018, 2019.
Предохранитель прикуривателя (электророзетка) в Hyundai Nexo (2018-2019). Предохранитель 36 находится в блоке предохранителей.

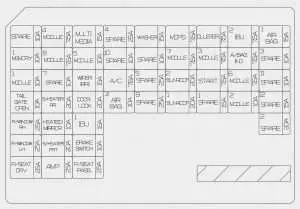

Щиток приборов
| Название предохранителя | [ЗА] | Защищенный компонент |
| МЕМОРИА1 | 10 | Электрический модуль задней двери, модуль климат-контроля, панель климат-контроля |
| МОДУЛО1 | 10 | Блок реле ICM (реле складывания/раскладывания наружного зеркала заднего вида), головное устройство аудио/видео и навигации (выключатель аварийной сигнализации), переключатель переключения передач (SBW), автоматический и фотоэлектрический датчик, наружное зеркало заднего вида водителя/пассажира, комбинация приборов |
| ДЕРЖАТЕЛЬ ИНСТРУМЕНТА ОТКРЫТ | 10 | Реле задней двери |
| П/ПРАВОЕ ОКНО | 25 | Реле правого стеклоподъемника |
| П/ОКНО LH | 25 | Реле левого стеклоподъемника, модуль защитного стекла водителя |
| П/СИДЕНЬЕ ДРВ | 25 | Ручной переключатель на водительском сиденье |
| МОДУЛЬ 4 | 7,5 | IBU, интеллектуальная система помощи при парковке с дистанционным управлением, блок VESS, электронный переключатель стояночного тормоза, блок помощи при удержании полосы движения (линия), блок предупреждения о слепых зонах слева/справа, переключатель предотвращения столкновений, блок Room Link PE (универсальный разъем управления) |
| МОДУЛЬ 8 | 7,5 | Разъем канала передачи данных, аварийный выключатель, электрохромное зеркало |
| С / ЗАДНИЙ ОБОГРЕВАТЕЛЬ | 20 | Обогрев задних сидений |
| РАЗОГРЕТЫЙ СПЕЧКИО | 10 | Электропривод наружного зеркала заднего вида для водителя/пассажира, панель климат-контроля |
| С / ТЕПЛО FRT | 20 | Вентиляция передней части салона/обогрев сидений Модуль управления сиденьями |
| AMP | 25 | AMP |
| МУЛЬТИМЕДИА | 15 | Головное устройство аудио/видео и навигации, панель переключателей на центральной консоли |
| МОДУЛЬ 5 | 10 | Модуль управления сиденьем, усилитель, головное устройство аудио/видео и навигации, панель климат-контроля, обогреватель PTC, модуль климат-контроля, электрохромное зеркало, обогреватель заднего сиденья |
| ПЛОТНЫЙ (RR) | 15 | Блок реле ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| ЗАМОК | 20 | Реле дверного замка, реле открывания дверей, блок реле ICM (двухоборотное реле открывания дверей) |
| ИБУ1 | 15 | IBU |
| ТОРМОЗНАЯ Svizzera | 10 | IBU, стоп-выключатель |
| П/СИДЕНЬЕ ПРОХОДНОЕ | 25 | Переключатель ручной регулировки пассажирского сиденья |
| A / C | 7,5 | Модуль климат-контроля, датчик температуры автомобиля, панель климат-контроля, ионизатор кластера, компрессор климат-контроля, блок подключения PE помещения (реле вентилятора) |
| ПАКЕТ ВОЗДУХ2 | 10 | Модуль управления SRS |
| СТИРАЛЬНАЯ МАШИНА | 15 | Многофункциональный переключатель |
| ЭУР | 7,5 | блок МДПС |
| МОДУЛЬ 7 | 7,5 | Вентиляция переднего воздуха/обогрев сидений Модуль управления сиденьями, инвертор переменного тока, обогрев задних сидений, модуль объемного монитора, задняя розетка |
| СОЛНЦЕЗОН2 | 20 | Крышный блок |
| DSUNROF1 | 20 | Крышный блок |
| Кластер | 7,5 | Приборная доска |
| МОДУЛЬ 3 | 7,5 | SCU, переключатель передач (SBW), IDC, датчик VPD, выключатель стоп-сигнала, HMU, модуль управления BMS |
| Inizio | 7,5 | ГРУ, МАМА |
| ИБУ2 | 7,5 | IBU |
| А / ИНД. ОБМЕН | 7,5 | Панель приборов, панель климат-контроля |
| МОДУЛЬ 6 | 7,5 | IBU |
| МОДУЛЬ 2 | 10 | Блок управления BMS, беспроводное зарядное устройство, левое/правое зарядное устройство USB, головное устройство аудио/видео и навигации, панель переключателей центральной консоли, усилитель, блок монитора окружающего обзора, выключатель питания наружного зеркала, IBU |
| ПАКЕТ ВОЗДУХ1 | 15 | Модуль управления SRS, датчик присутствия |
ЧИТАТЬ Hyundai Tucson 3 (TL) (2015-2021) – блок предохранителей

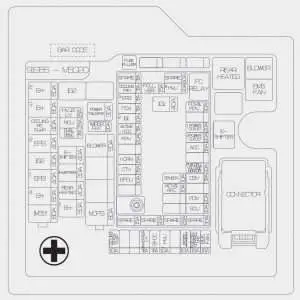

Панель предохранителей отсека силового модуля топливных элементов
| Тип | Название предохранителя | [ЗА] | Защищенная цепь |
| МУЛЬТИШПИНДЕЛЬ-1 | В + 2 | 60 | Блок подключения ICU (блок управления IPS, IPS1) |
| В + 3 | 60 | Блок подключения ICU (блок управления IPS) | |
| РАФФРЕДДАМЕНТО НАСОС ВКЛ. | 40 | PE насос охлаждающей жидкости (CPP) | |
| ЭПБ2 | 40 | Электронный модуль управления тормозами | |
| IG2 | 40 | Блок подключения помещения PE (реле IG2) | |
| ЭПБ1 | 40 | Электронный модуль управления тормозами, соединительный блок для камеры PE (универсальный разъем управления) | |
| В + 4 | 60 | Блок объединения UCI (функции – ЛЮК1, ЛЮК2, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, P/WINDOW LH, P/WINDOW RH, ЗАДНЯЯ ДВЕРЬ ОТКРЫТА) | |
| отстой | 80 | Электронный модуль управления тормозами | |
| МУЛЬТИШПИНДЕЛЬ-2 | ВОЗДУХОДУВКА | 50 | Блок подключения помещения PE (реле вентилятора) |
| ЭУР | 80 | блок МДПС | |
| БЕЗОПАСНОСТЬ | HVJB НВ | 15 | Блок разъемов среднего напряжения |
| РКО | 15 | Модуль автоматической ручки для дверей водителя/пассажира заподлицо, модуль автоматической ручки для левой/правой задней двери заподлицо | |
| ТОПЛИВОДЕРЖАТЕЛЬ ОТКРЫТЫЙ | 7,5 | Блок реле ICM (реле лючка бензобака) | |
| Э-ПЕРЕДАЧА | 40 | Блок подключения помещения PE (переключающее реле E) | |
| Инвертор | 30 | Инвертор переменного тока | |
| ЗАДНИЙ РАЗОГРЕТЫЙ | 40 | Блок подключения помещения PE (заднее реле с подогревом) | |
| В + 1 | 50 | Блок соединений UCI ((предохранитель – МОДУЛЬ1, ПОДУШКА БЕЗОПАСНОСТИ 2, МОДУЛЬ8, S/SET HEATING, DOOR LOCK, IBU1, SWITCH BLOCK), реле автоматического отключения тока утечки) | |
| ПИТАНИЕ ЗАДНИЕ ВОРОТА | 30 | Модуль электропривода задней двери | |
| ФРТ ТИРАНТ | 30 | Мотор переднего стеклоочистителя | |
| РАФФРЕДДАМЕНТО БОМБА ДЛЯ МОЛЛЫ | 10 | Насос охлаждающей жидкости ячейки (CSP) | |
| ИНВЕРТОР НН | 7,5 | Инвертор | |
| BHDC | 7,5 | IDC | |
| HMU1 | 10 | HMU | |
| БАТАРЕИ УПРАВЛЕНИЕ | 10 | Модуль управления BMS | |
| ТОПЛИВНАЯ ЯЧЕЙКА УСТРОЙСТВО УПРАВЛЕНИЯ | 15 | FCU | |
| БМС ВЕНТИЛЯТОР | 15 | Блок подключения помещения PE (реле вентилятора BMS) |
