Hyundai i30 (2013-2018) — Блок предохранителей
Hyundai i30 (2013-2018) — Схема блока предохранителей
Год производства:2013, 2014, 2015, 2016, 2017, 2018.

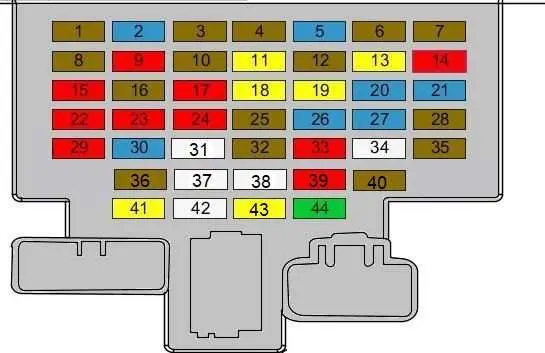

Блок предохранителей в салоне
Схема блока предохранителей
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 7,5A | Реле стартера; Выключатель; Переключатель диапазонов коробки передач; Блок управления двигателем; Переключатель диапазонов коробки передач. |
| 2 | 15A | блок управления SRS; Блок климат-контроля. |
| 3 | 7,5A | Приборная доска |
| 4 | 7,5A | Блок управления гидроусилителем руля |
| 5 | 15A | Передняя розетка |
| 6 | 7,5A | Блок управления бесключевым доступом; Панель управления кузовом (BCM). |
| 7 | 7,5A | Блок климат-контроля |
| 8 | 7,5A | Реле контроля спуска (HDC); Блок управления электрическим стояночным тормозом; Датчик парковки; Система камеры заднего вида. |
| 9 | 10 | Плата за проезд; Адаптивные фары. |
| 10 | 7,5A | Задний датчик парковки; Кондиционер; Переключатель «стоп-гоу»; Рычаг автоматической коробки передач; Плата за проезд; Электрохромное зеркало; Датчик воды, топливный фильтр. |
| 11 | 20A | Блок предохранителей и реле в моторном отсеке, предохранители 27–31. |
| 12 | 7,5A | Блок управления иммобилайзером или блок управления бесключевым доступом |
| 13 | 20A | Более легкий; Задняя розетка. |
| 14 | 10 | Электрический переключатель зеркал; Аудио конвертер; постоянный ток-постоянный ток; Сторожить; Навигация и мультимедийный дисплей. |
| 15 | 10 | Электрические зеркала; Контроллер двигателя; Контроллер кондиционера. |
| 16 | 7,5A | Блок управления кузовом (BCM); Блок управления датчиком давления в шинах; Аудио; Подогрев водительского сиденья; Подогрев пассажирского сиденья; Приборная доска. |
| 17 | 10 | Не используется |
| 18 | 20A | Не используется |
| 19 | 20A | Люк |
| 20 | 15A | Многофункциональный переключатель; Реле заднего дворника; Мотор заднего дворника. |
| 21 | 15A | Не используется |
| 22 | 20A | Контроллер кондиционера; Резистор вентилятора. |
| 23 | 20A | Освещение дверей; Внутреннее освещение; Подсветка бардачка; Освещение багажника; Выключатель дверной сигнализации; Зеркало с косметической подсветкой. |
| 24 | 20A | Реле задней двери; Замок задней двери; Система камеры заднего вида. |
| 25 | 7,5A | Блок предохранителей и реле в моторном отсеке, предохранители 27–31. |
| 26 | 15A | Реле контроля спуска (HDC); Реле стоп-сигналов. |
| 27 | 15A | Не используется |
| 28 | 7,5A | Блок управления кузовом (BCM); Блок управления бесключевым доступом. |
| 29 | 10 | Не используется |
| 30 | 15A | Аудио преобразователь DC-DC; Навигация и просмотр мультимедиа. |
| 31 | 25A | Реле электрических стеклоподъемников; Система безопасности для электростеклоподъемников. |
| 32 | 7,5A | Переключатель запуска/остановки двигателя; Блок управления бесключевым доступом. |
| 33 | 10 | Реле Ретронеббия |
| 34 | 25A | Реле датчика дождя; Многофункциональный переключатель; Реле стеклоочистителей; Мотор стеклоочистителя. |
| 35 | 7,5A | реле нагревателя PTC; ионизатор системы вентиляции и кондиционирования; Люк на крыше; Датчик дождя; Реле омывателя фар; преобразователь постоянного тока; Реле подогревателя топлива; ионизатор системы вентиляции и кондиционирования; ПТК-нагреватель; Люк, реле 2; PTC-нагреватель, реле 3; Датчик дождя; Реле омывателя фар; Преобразователь постоянного тока. |
| 36 | 7,5A | Блок управления иммобилайзером |
| 37 | 25A | Не используется |
| 38 | 25A | Блок управления бесключевым доступом |
| 39 | 10 | Электрическое зеркало |
| 40 | 7,5 | Реле вентилятора; Блок климат-контроля. |
| 41 | 20A | Блок контроля давления в шинах; Блок управления кузовом (BCM); Набор инструментов; Датчик дождя и света; Электрический переключатель зеркал; Часы; Разъем для передачи данных. |
| 42 | 25A | Реле электрических стеклоподъемников; Система безопасности для электростеклоподъемников. |
| 43 | 20A | Отпирание дверей; Курьер курьер. |
| 44 | 30A | Переключатель регулировки сиденья водителя |

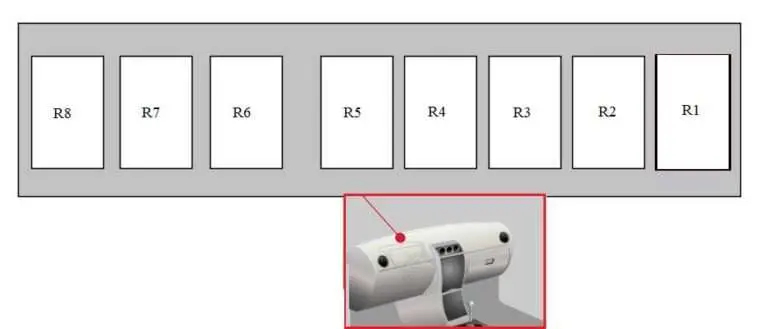

Блок реле модуля интегральной схемы (ICM) в салоне.
ЧИТАЙТЕ Hyundai Getz (2002–2008) — блок предохранителей
Реле R1 — реле блокировки
Реле R2 — Реле задних противотуманных фонарей
Реле R3 — реле датчика дождя
Реле R4 — Реле заднего стеклоочистителя
Реле R5 — реле звукового сигнала
Реле R6 — Электрореле складное с зеркалом.
Реле R7 — Реле контроля спуска (HDC)
Реле R8 — Реле обогрева заднего стекла

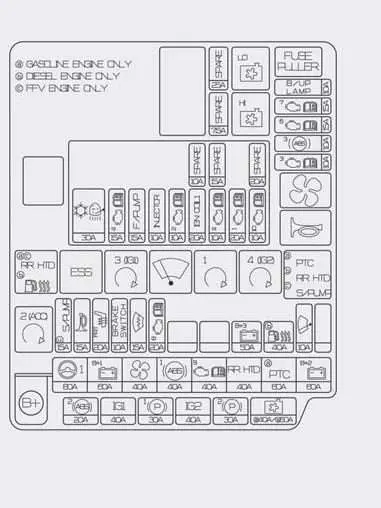

Блок предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
|---|---|---|
| 1 | 80A | Электронный усилитель руля |
| 2 | 60A | Блок предохранителей и реле в салоне, предохранители 19, 25, 32, 38, 43 |
| 3 | 40A | Реле вентилятора |
| 4 | 40A | блок управления ЭСП; блок управления АБС; Многофункциональный разъем управления. |
| 5 | 40A | Главное реле двигателя Дополнительный блок предохранителей и реле в моторном отсеке, предохранители 32 – 34 |
| 6 | 40A | Реле обогрева заднего стекла |
| 7 | 60A | ПТК-нагреватель |
| 8 | 60A | Блок предохранителей и реле в салоне, предохранители 23, 30, 41 |
| 9 | 20A | блок управления ЭСП; блок управления АБС; Многофункциональный разъем управления. |
| 10 | 40A | Выключатель; Реле зажигания 1; Вспомогательное реле. |
| 11 | 50A | Вентилятор охлаждения, реле низкой скорости; Вентилятор охлаждения, реле высокой скорости. |
| 12 | 30A | Блок управления электрическим стояночным тормозом |
| 13 | 40A | Выключатель; Реле стартера 1; Реле зажигания 2. |
| 14 | 30A | Блок управления электрическим стояночным тормозом |
| 15 | 15A | Блок управления двигателем |
| 16 | 15A | Реле звукового сигнала; Реле звукового сигнала. |
| 17 | 20A | Сиденья с подогревом |
| 18 | 10 | Выключатель стоп-сигнала; Панель управления бесключевым доступом. |
| 19 | 15A | Реле обогрева заднего стекла |
| 20 | 20A | MTC |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | 50A | Блок предохранителей и реле в салоне, предохранители 23, 31, 37, 42 |
| 24 | 50A | Реле подогревателя топлива |
| 25 | 10 | Контроллер двигателя; Датчик дождя. |
| 26 | Не используется | |
| 27 | 10 | Выключатель стоп-сигнала; Задние комбинированные фонари; Система камеры заднего вида; Блок управления кузовом (BCM); Электрохромное зеркало; Набор инструментов; Навигационный и мультимедийный блок. |
| 28 | 15A | Переключатель диапазонов коробки передач o Переключатель диапазонов TCM |
| 29 | 15A | Пусковое реле 1; Катушки зажигания; Конденсатор. |
| 30 | 10 | блок управления ЭСП; блок управления АБС; датчик рыскания; Реле аварийной остановки. |
| 31 | 10 | Расходомер воздуха; Выключатель стоп-сигнала; Блок управления двигателем. |
| 32 | 25A | Запасной предохранитель |
| 33 | 7,5A | Запасной предохранитель |
| R1 | Реле обогрева заднего стекла | |
| R2 | Реле аварийной остановки | |
| R3 | Реле зажигания 1 | |
| R4 | Реле стеклоочистителя | |
| R5 | Реле стартера | |
| R6 | Реле зажигания 2 | |
| R7 | реле нагревателя PTC; Реле подогревателя топлива | |
| R8 | Вспомогательное реле | |
| R9 | Реле вентилятора | |
| R10 | Реле звукового сигнала | |
| R11 | Вентилятор охлаждения, реле низкой скорости | |
| R12 | Вентилятор охлаждения, быстродействующее реле |

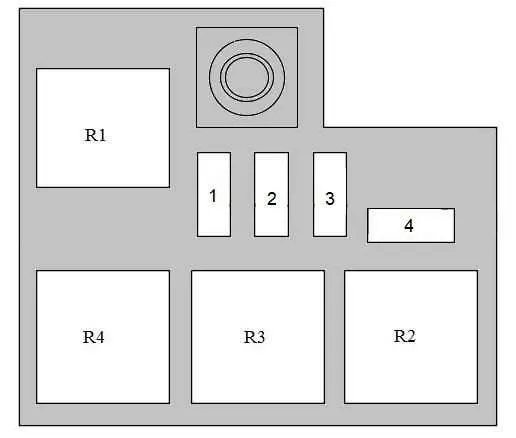

Блок предохранителей 2 в моторном отсеке (только дизель)
ЧИТАЙТЕ Hyundai Porter и H100 HR (2004-2016) – блок предохранителей и реле
Схема блока предохранителей
Предохранитель 1 — нагреватель PTC, реле 3 (50,0 А)
Предохранитель 2 — нагреватель PTC, реле 2 (50,0 А)
Предохранитель 3 — нагреватель PTC, реле 1 (50,0 А)
Предохранитель 4 — реле свечей накаливания (80,0 А)
Реле R1 — реле свечи лампы
Реле R2 — нагреватель PTC, реле 1
Реле R3 — нагреватель PTC, реле 2
Реле R4 — нагреватель PTC, реле 3

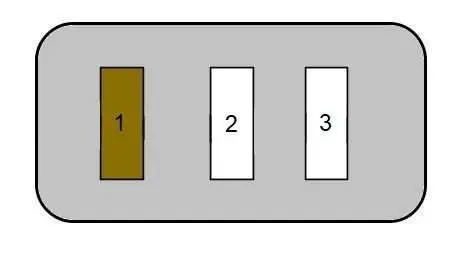

Предохранители в аккумуляторе
Предохранитель 1 — датчик аккумуляторной батареи (7,5 А)
Предохранитель 2 — генератор переменного тока (150,0 А)
Предохранитель 3 — дополнительные предохранители и блок реле в моторном отсеке, предохранители 1–4 или неиспользуемые (150,0 А)

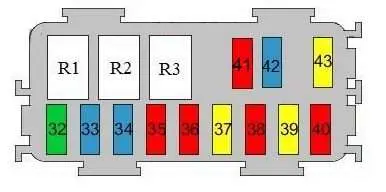

Дополнительный блок предохранителей в моторном отсеке
| Нет. | Ампер [A] | описание |
|---|---|---|
| 32 | 30A | Реле омывателя фар Реле |
| 33 | 15A | Блок управления двигателем |
| 34 | 15A | Реле топливного насоса |
| 35 | 10 | Форсунки; Реле топливного насоса; |
| 36 | 10 | Реле стартера; Контроллер двигателя; Регулятор давления топлива; Выключатель стоп-сигнала. |
| 37 | 20A | Катушки зажигания; Конденсатор. |
| 38 | 10 | Электромагнитный клапан изменения фаз впускного клапана; Датчик положения распредвала впускных клапанов; Датчик положения распредвала выпускных клапанов; Маслорегулирующий клапан; Электромагнитная регулировка распредвала впускных клапанов; Клапан управления продувкой; Электромагнитный клапан управления акселератором; Датчик положения распредвала; Датчик уровня масла; Турбина изменяемой геометрии (ВГТ); Датчик положения распредвала; Датчик кислорода; Датчик уровня масла. |
| 39 | 20A | Блок управления двигателем |
| 40 | 10 | Вентилятор охлаждения, реле низкой скорости; датчики кислорода; Клапан управления продувкой; Маслорегулирующий клапан; Вентилятор охлаждения, реле низкой скорости; датчики кислорода; Маслорегулирующие клапаны; Вентилятор охлаждения, реле низкой скорости; клапан ЕГР; Свеча накаливания; ПТК, реле 1. |
| 41 | 10 | Запасной предохранитель |
| 42 | 15A | Запасной предохранитель |
| 43 | 20A | Запасной предохранитель |
| R1 | Реле топливного насоса | |
| R2 | Реле омывателя фар | |
| R3 | Главное реле двигателя |
