Hyundai i30 (2007-2012) — Блок предохранителей
Hyundai i30 (2007-2012) — Схема блока предохранителей
Год производства: 2007, 2008, 2009, 2010, 2011, 2012.
Блок предохранителей в салоне
Схема блока предохранителей
Нет. | Ампер [A] | описание |
---|---|---|
1 | 10 | Реле стартера; Реле сигнализации; Блок управления двигателем. |
2 | 10 | Кондиционер; Контроллер двигателя; Выключатель тормоза (АКПП). |
3 | 10 | Кондиционер; Контроллер двигателя; Регулировка зеркала. |
4 | 15A | Переключатель подогрева передних сидений; Контроллер подогрева сидений. |
5 | 10 | Кондиционер; Реле вентилятора; Контроллер крыши; Датчик дождя; Контроллер кузовного оборудования (BCM); Датчик температуры автомобиля; Электрохромное зеркало; Реле подогрева топливного фильтра. |
6 | 10 | Реле фар |
7 | 25A | Переключатель стеклоочистителей спереди и сзади; Мотор переднего дворника; Реле передних дворников. |
8 | 15A | Переключатель стеклоочистителей спереди и сзади; Мотор заднего дворника; Реле заднего дворника. |
9 | 15A | Блок управления кузовным оборудованием (BCM) |
10 | 10 | Реле Ретронеббия |
11 | 25A | Переключатель стеклоподъемника водителя; Переключатель задних окон; Переключатель пассажирского окна. |
12 | 10 | Аудио; Блок управления блокировкой ключей АКПП; Переключатель зеркала; Цифровые часы; Блок управления навигацией; Интеллектуальный акустический преобразователь Stop and Go (ISG). |
13 | 15A | Более легкий |
14 | 20A | Блок управления люком; Реле управления дверью. |
15 | 15A | Размораживание лобового стекла |
16 | 15A | Переключатель рычага АКПП; Выключатель стоп-сигнала. |
17 | 15A | Разъем канала передачи данных; Панель приборов; Подсветка багажника; Внутреннее освещение; Кондиционер; Блок управления датчиком давления в шинах; Блок управления кузовом (BCM); Потолочный выключатель; Помощь при парковке; Переключатель зеркала; Цифровые часы. |
18 | 15A | Блок управления аудиосистемой; Навигация; Интеллектуальный акустический преобразователь Stop and Go (ISG). |
19 | 15A | Электродвигатель закрывания задней двери; Блок управления кузовом (BCM); Реле замка багажника. |
20 | 25A | Задние стекла с электроприводом; Усилитель звука; Пассажирские стеклоподъемники с электроприводом; Электростеклоподъемники водителя; Интеллектуальный преобразователь AMP Stop and Go (ISG). |
21 | 25A | Задний левый электрический стеклоподъемник; Электростеклоподъёмник водителя; Электрические пассажирские стеклоподъемники. |
22 | 25A | Переключатель стеклоподъемника водителя; Переключатель задних окон; Переключатель пассажирского окна. |
23 | 15A | Presa di Corrente |
24 | 10 | Аварийный выключатель освещения |
25 | 10 | Сигнальная лампа подушки безопасности; Кондиционер; Подушка безопасности пассажира. |
26 | 10 | Панель приборов; Блок управления кузовом (BCM); Блок управления блокировкой ключей АКПП; Подогрев передних сидений; Блок управления датчиком давления в шинах; Interruttore Intelligent Stop and Go (ISG); Интеллектуальный аудиоконвертер (ISG) Stop and Go; Интеллектуальный преобразователь AMP Stop and Go (ISG). |
27 | 15A | Дополнительная система безопасности (SRS); Кондиционер. |
28 | 15A | EPS |
29 | 15A | Задняя розетка; Реле аварийного освещения; Аварийный выключатель освещения. |
30 | 10 | Задний правый комбинированный фонарь; Правая передняя фара; От; Реле передних противотуманных фар; Реостатное реле. |
31 | 10 | Левая фара; Подсветка номерного знака; Переключатель задней двери; Задний левый комбинированный фонарь. |

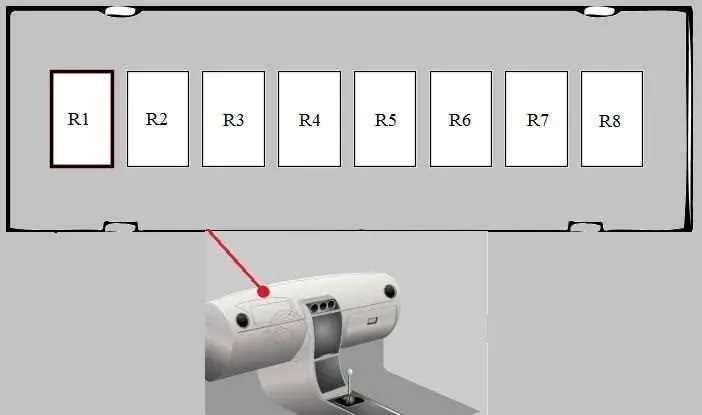

Блок реле модуля интегральной схемы (ICM) в салоне.
ПРОЧИТАЙТЕ Hyundai i30 III PD (2016-2021) – блок предохранителей
Реле R1 — реле замка двери
Реле R2 — Реле разблокировки дверей
Реле R3 — Задний противотуманный фонарь
Реле R4 — реле звукового сигнала
Реле R5 — реле датчика дождя, реле звукового сигнала
Реле R6 — Реле аварийного освещения
Реле R7 — реле блокировки
Щетка стеклоочистителя R8 — Обогреватель ветрового стекла — er

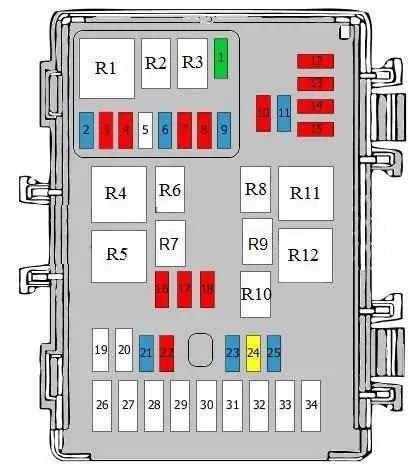

Блок предохранителей в моторном отсеке
Нет. | Ампер [A] | описание |
---|---|---|
1 | 30A | Главное реле |
2 | 15A | Иммобилайзер; Датчик положения распредвала; Электромагнитный клапан продувки цилиндров; Датчик кислорода перед каталитическим нейтрализатором; Датчик кислорода после катализатора. |
3 | 10 | Блок управления двигателем |
4 | 10 | Реле вентилятора конденсатора; Маслорегулирующий клапан; Привод неактивен; Реле топливного насоса. |
5 | неиспользуемый | |
6 | 15A | Форсунки кондиционера |
7 | 10 | Кондиционер |
8 | 10 | Контроллер двигателя; Датчик батареи. |
9 | 15A | Реле топливного насоса; Дополнительное реле бензонасоса. |
10 | 10 | Запасной предохранитель |
11 | 15A | Запасной предохранитель |
12 | 10 | контроллер АБС; контроллер ЭСП; Датчик рыскания. |
13 | 10 | Выключатель стоп-сигнала Многофункциональный переключатель |
14 | 10 | Реле зажигания; Катушки зажигания. |
15 | 10 | Контроллер двигателя; Выключатель стоп-сигнала; Датчик скорости автомобиля; Генератор импульсов для АКПП. |
16 | 10 | Левая фара; Переключатель корректора фар; Исполнительный механизм корректора левой фары. |
17 | 10 | Правая фара; Исполнительный механизм корректора правой фары; Приборная доска. |
18 | 10 | Запасной предохранитель |
19 | 40A | ABS; ЕСП. |
20 | 20A | АБС ESP |
21 | 15A | Реле передних противотуманных фар |
22 | 10 | Запасной предохранитель |
23 | 15A | Запасной предохранитель |
24 | 20A | Реле фар |
25 | 15A | Реле звукового сигнала; Реле сигнализации. |
26 | 80A | блок управления ЭСП |
27 | 40A | Реле зажигания; Выключатель. |
28 | 40A | Реле обогрева заднего стекла; Зеркало с подогревом. |
29 | 40A | Реле вентилятора конденсатора |
30 | 40A | Реле вентилятора |
31 | 150A | Главный фузибиле |
32 | 30A | Interruttore di Accensione |
33 | 50A | Реле задних фонарей; Реле стеклоподъемника; Блок предохранителей в моторном отсеке, предохранители 10, 11, 20 – 22, 30, 31. |
34 | 50A | Блок предохранителей в моторном отсеке, предохранители 14 – 19, 29. |
R1 | Главное реле | |
R2 | Кондиционер | |
R3 | Реле топливного насоса; Дополнительное реле бензонасоса. | |
R4 | Реле вентилятора | |
R5 | Реле стартера | |
R6 | Реле фар | |
R7 | Реле противотуманных фар | |
R8 | Реле звукового сигнала | |
R9 | Реле стеклоочистителя | |
R10 | Реле фар | |
R11 | Реле вентилятора охлаждения | |
R12 | Реле вентилятора охлаждения |
