Hyundai i20 II (IB) (2014-2020) – Блок предохранителей

18.01.2024 /

Hyundai i20 II (IB) — Схема блока предохранителей

Год производства: 2014, 2015, 2016, 2017, 2018, 2019, 2020.

Расположение блока предохранителей

Блок предохранителей расположен в панели приборов и моторном отсеке.

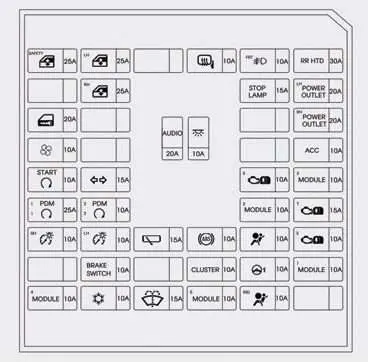

Схема панели внутренних предохранителей

Hyundai i20 II (IB) (2014-2020) – Блок предохранителей Hyundai i20 II (IB) (2014-2020) – Блок предохранителей Hyundai i20 II (IB) (2014-2020) – Блок предохранителей

Описанные символы показаны на предыдущей схеме слева направо.

Название предохранителяАмпер [A]описание
БЕЗОПАСНОСТЬ P/WDW25AМодуль электростеклоподъемника безопасности водителя
P / WDW LH25AГлавный выключатель стеклоподъемника;

Переключатель стеклоподъемника пассажира.

ХТД МИРР10ЕСМ;

Модуль климат-контроля;

Электропитание наружных зеркал заднего вида водителя/пассажира.

ТУМАН LP ФРТ10Реле передних противотуманных фар
РРГТД30AРеле РР ХТД
P / WDW RH25AВыключатель стеклоподъемника водителя
СТОП-СИГНАЛ15AЭлектронный модуль стоп-сигнала
ЛЕВАЯ РАЗЪЕМ ПИТАНИЯ20AРозетка слева
БЛОКИРОВКА ДВИГАТЕЛЯ20AРеле разблокировки ворот/шлюза;

Блокировка/разблокировка двери.

ПРАВАЯ РОЗЕТКА ПИТАНИЯ20AРозетка с правой стороны
ВОЗДУХОДУВКА10Модуль климат-контроля;

Двигатель вентилятора.

ACC10Выключатель питания наружных зеркал;

Аудио;

Цифровые часы;

БКМ;

Интеллектуальный модуль управления ключами;

Блок разъемов I/P (реле P/OUTLET).

Inizio10A/T: переключатель диапазонов передач, M/T: ECM, блок разъемов E/R (реле стартера), p

Выключатель замка зажигания;

Интеллектуальный модуль управления ключами.

GIRO15ABCM
СЕНСОР10Датчик воды
МОДУЛО310Модуль климат-контроля;

Блок подключения E/R (универсальный разъем управления);

Центральный выключатель;

Кулачок переключения АКПП ILL.

PDM125AИнтеллектуальный модуль управления ключами
PDM225AИнтеллектуальный модуль управления ключами;

Кнопка старт/стоп.

МОДУЛО210Звуковой сигнал заднего парктроника;

Датчик помощи при парковке сзади, справа и слева;

Задний (центральный) датчик системы помощи при парковке.

TCU15AA/T: переключатель диапазонов коробки передач, датчик скорости автомобиля (вход/выход),

M/T: датчик скорости автомобиля, блок разъемов I/P (F26)

ХВОСТ LP RH10Задний комбинированный фонарь (вход/выход) правый;

Правый передний фонарь;

БОЛЬНОЙ. (+);

Подсветка номерного знака.

ЗАДНИЙ НД ЛЕВЫЙ10Задний комбинированный фонарь (вкл./выкл.) левый;

Левая фара;

Подсветка номерного знака.

ПРИВЯЗКА RR15AМотор заднего дворника;

Многофункциональный переключатель;

Блок разъемов E/R (реле заднего стеклоочистителя).

АБС10Модуль управления АБС
СУМКА10Модуль управления SRS
ЭКЮ10ECM, интеллектуальный модуль управления ключами
ТОРМОЗ ТОРМОЗ10Выключатель стоп-сигнала;

Интеллектуальный модуль управления ключами.

Кластер10Приборная доска
ЭУР10блок МДПС
МОДУЛО110БКМ;

Выключатель стоп-сигнала;

Переключатель спортивного режима.

МОДУЛО410БКМ;

Интеллектуальный модуль управления ключами.

А/КОН10Блок разъемов E/R (реле вентилятора);

Модуль климат-контроля;

Кластерный ионизатор (автоматический кондиционер).

СТИРАЛЬНАЯ МАШИНА15AМотор стиральной машины
МОДУЛО510Электрохромное зеркало;

БКМ;

Блок разъемов E/R (реле H/лампа HI).

A / BAG IND10Приборная доска
АУДИО20AАудио
КВАРТО ЛП10Стартовый свет;

Внутреннее освещение;

БКМ;

Аварийный выключатель;

Внутренний светильник, центральный;

Разъем канала передачи данных;

Цифровые часы;

Приборная доска;

Модуль климат-контроля.

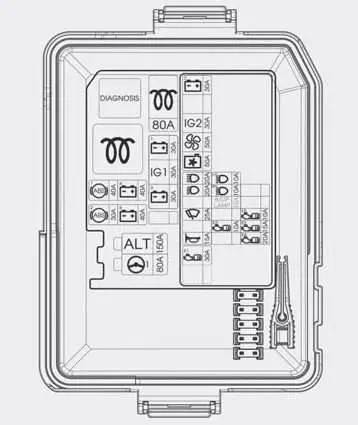

Схема главной панели предохранителей в моторном отсеке

ПРОЧИТАЙТЕ Hyundai i30 (2013-2018) – Блок предохранителей

Hyundai i20 II (IB) (2014-2020) – Блок предохранителейHyundai i20 II (IB) (2014-2020) – Блок предохранителейHyundai i20 II (IB) (2014-2020) – Блок предохранителей

Название предохранителяАмпер [A]описание
ЭУР80Aблок МДПС
ALT[125А] (150А)Предохранитель генератора – F9/F10/F11;

Предохранитель генератора: бензин – 125А, дизель – 150А.

4 ЭБУ15AЭБУ/ПКМ
В + 330AБлок подключения I/P (разъем питания (предохранитель – F45, F46), предохранитель – F5, F9, F34)
IG130AНет кнопки запуска:

Выключатель;

С помощью кнопки «Пуск»:

Релейный блок PDM (реле IG1/ACC).

В + 130AБлок подключения I/P (предохранитель – F11, F20, F23, F24)
GLOW80AСоединительный блок E/R (RLY. 1)
В + 540AБлок подключения I/P (реле P/OUTLET)
В + 440AБлок подключения I/P (реле RR HTD)
АБС30AМодуль управления АБС
АБС40Aмодуль управления АБС;

Универсальный разъем управления.

[ ] G4LA (1.2 бензин), G4LC (1.4 бензин)

( ) : D4FC (1.4 Дизель)

Блок PCB (бензиновый двигатель)

Название предохранителяАмпер [A]описание
1 БЛОК УПРАВЛЕНИЯ30AБлок печатной платы (реле управления двигателем, предохранитель – F25)
РОГ15AРеле звукового сигнала, звуковой сигнал B/реле сигнализации
Ф/НАСОС20AРеле Ф/насос
ФРТ ТИРАНТ25AРеле стеклоочистителя
ЛАМПА H/LO20AРеле фар (ближний свет)
ЛАМПА H/HI[20А] (10А)Реле фар (высокого уровня)
С/ВЕНТИЛЯТОР40AРеле вентилятора (низкая скорость);

Реле вентилятора (высокая скорость).

ВОЗДУХОДУВКА50AРеле вентилятора
IG 230AРелейный запуск;

Нет кнопки запуска:

Выключатель;

С помощью кнопки «Пуск»:

Релейный блок PDM (реле IG2)

IG 230AБлок подключения I/P (реле P/WDW, предохранитель: F1)
3 ЭБУ15AРеле Ф/насос;

ECM, реле Hi/Lo C/вентилятора;

Датчик положения распредвала №1/№2;

Датчик кислорода (вверх/вниз);

Масляный регулирующий клапан №1/№2;

Электромагнитный клапан управления продувкой;

Электромагнитный клапан регулируемого впуска.

Б/УП ЛАМПА10М/Т:

переключатель обратного хода лампы,

Распределительная коробка I/P (предохранитель – F26),

В:

ПКМ,

переключатель диапазонов передач,

приборная доска,

электрохромное зеркало.

Г/ЛАМПА ПРАВАЯ10Правый отражатель
Г/ЛАМПА ЛЕВ.10Отражатель слева
2 ЭБУ15AЕСМ;

Инжектор №1/№2/№3.

КАТУШКА ЗАЖИГАНИЯ15AГ4ЛА:

Катушка зажигания G4LC:

Катушка зажигания №1/№2/№3/№4;

Конденсатор.

[ ]Общий тип фар
