Hyundai i20 (2021-2022) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2021, 2022.

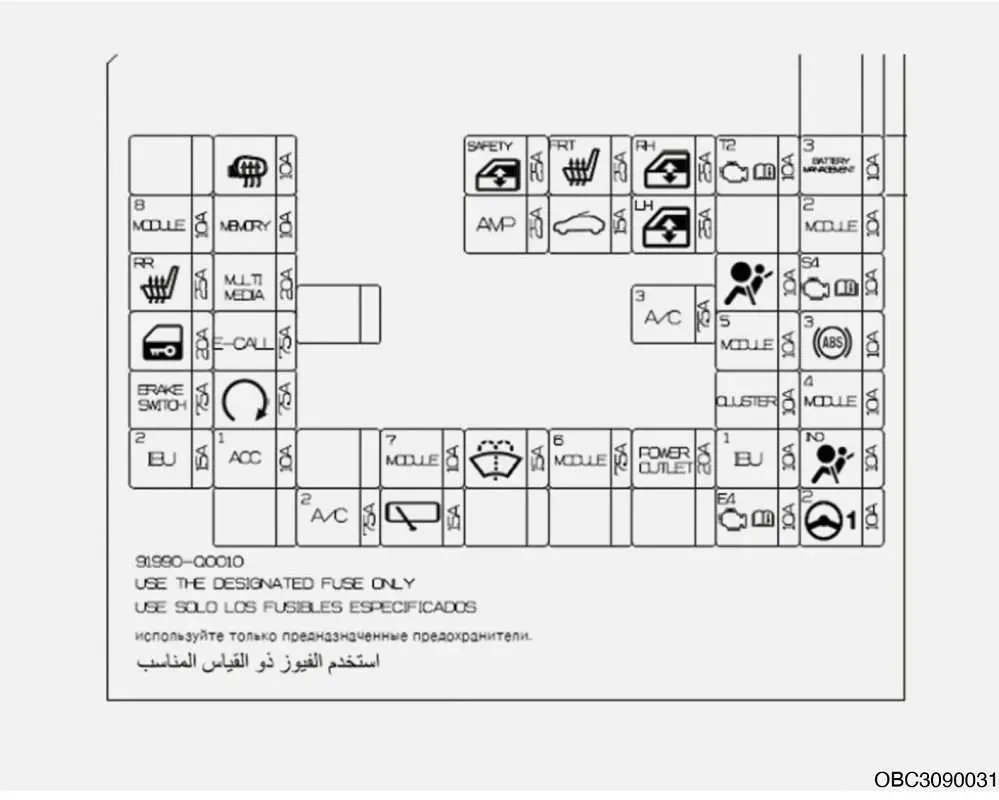

Блок предохранителей под приборной панелью

имя	символ	Ампер [A]	описание
ЗЕРКАЛО С ПОДОГРЕВОМ		10 А.	блок управления кондиционером, specchietto elettrico guidatore/passeggero
SICUREZZA P / FINESTRA		25 А.	Модуль управления безопасным стеклоподъемником в двери водителя
ДАВАНТИ ОБОГРЕВ СИДЕНЬЯ		25 А.	Modulo di controllo del riscaldamento del sedile anteriore
П/ФИНЕСТРА DX		25 А.	Выключатель электростеклоподъемника пассажирской двери
ТКУ2		10 А.	[G3LE] Interruttore modalità sport, modulo TCM, interruttore posizione selettore, modulo frizione elettronica, [G4LC] Переключатель положения селектора
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ 3		10 А.	[MILD HEV – G3LE] Модуль управления BMS
МОДУЛЬ 8		10 А.	Connettore diagnostico (DLC), interruttore di blocco porta di emergenza
ПАМЯТИ		10 А.	Sensore pioggia, interruttore automatico luci e sensore sole, modulo di controllo A/C, quadro strumenti, relè di apertura/chiusura specchietti retrovisori esterni
AMP		25 А.	Усилитель, преобразователь постоянного тока низкого напряжения (аудиосистема)
ЛЮК		15 А.	Электродвигатель на крышу
П / ЛЕВОЕ ОКНО		25 А.	Interruttore principale alzacristalli elettrici
МОДУЛЬ 2		10 А.	Переключатель спортивного режима, переключатель стоп-сигналов
RISCALDATORE SEDILI POSTERIORI		25 А.	Модуль управления обогревом задних сидений

имя	символ	Ампер [A]	описание
МУЛЬТИМЕДИЯ		20 А.	Impianto audio 4.0, display impianto audio, unità AV e sistema di navigazione, convertitore DC-DC a bassa tensione (impianto audio/amplificatore)
ВОЗДУШНАЯ ПОДУШКА		10 А.	Модуль управления системой SRS-Airbag
ДАТЧИК 4		10 А.	[G3LE] Attuatore CVVD [G4LC] Электрический масляный насос
A / C 3 XNUMX		7,5 ампер	Motore ventilatore, modulo di controllo A/C
СЕРРАТУРА		20 А.	Relè di blocco a doppio scrocco, relè di sblocco del cofano del bagagliaio, relè di blocco/sblocco porta
ЭЛЕКТРОННЫЙ ЗВОНОК		7,5 ампер	Системный блок электронных звонков
МОДУЛИ 5		10 А.	Centralina E-Call, indicatore posizione selettore A/T, impianto audio 4.0, display impianto audio, unità impianto audio, video e navigazione, caricabatteria wireless, specchietto elettrocromico, блок управления обогревом передних сидений, блок управления обогревом задних сидений, преобразователь постоянного тока низкого напряжения постоянного тока (усилитель, аудиосистема), модуль управления кондиционером, диагностический разъем (DLC), система корректора фар
ABS 3		10 А.	Модуль управления системой ESC
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ		7,5 ампер	Modulo IBU, interruttore luci stop
Inizio		7,5 ампер	Версии смарт-ключа: IBU, Версии замка зажигания: Замок зажигания [G4LF] ECM [G3LE/G4LC] Селекторный переключатель, ECM, версии 1.4 М/Т с системой Smart Ключ [G4LC] B/P Коробка двигателя (RLY .6) версии 1.4 с М/Т без электронного ключа
СВЯЗКА		10 А.	Приборы

имя	символ	Ампер [A]	описание
МОДУЛЬ 4		10 А.	Modulo di controllo per evitare collisioni in avanti, IBU, Многофункциональный блок камер, модуль переключателей приборной панели , модуль управления BCW L/R, передняя аудиосистема 4.0, дисплей аудиосистемы
МСБ 2		15 А.	IBU
ACC 1		10 А.	Sistema audio 4.0, display del sistema audio, unità del sistema audio, video e di navigazione, unità del sistema E-Call, IBU, unità di controllo per evitare collisioni in avanti, amplificatore, presa di alimentazione anteriore n. 1, caricatore USB, convertitore CC-CC a bassa tensione (amplificatore / impianto audio), interruttore comando specchietti retrovisori esterni, relè presa alimentazione
МОДУЛЬ 7		10 А.	Модуль управления подогревом передних сидений, модуль управления подогрев заднего сиденья, модуль controllo FCA (Forward Collision Avoidance Assist).
РОНДЕЛЛА		15 А.	Многофункциональный переключатель
МОДУЛЬ 6		7,5 ампер	IBU
РОЗЕТКА		20 А.	Передняя розетка
МСБ 1		10 А.	IBU
ПОДУШКА БЕЗОПАСНОСТИ ИНД.		10 А.	Модуль управления кондиционером, комбинация приборов
A / C 2 XNUMX		7,5 ампер	Модуль управления кондиционером, блок предохранителей и реле в моторном отсеке (RLY. 13/14)
СТЕКЛООЧИСТИТЕЛЬ ЗАДН.		15 А.	Коробка Б/П к двигателю (RLY.7)
ЭБУ 4		10 А.	Модуль ECM/PCM
МДПС 2		10 А.	блок МДПС

READ  Hyundai Porter e H100 AU (1996-2003) – scatola fusibili e relè

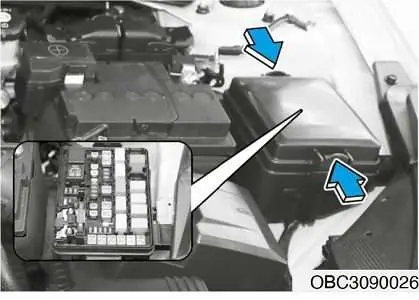

Блок предохранителей и реле в моторном отсеке

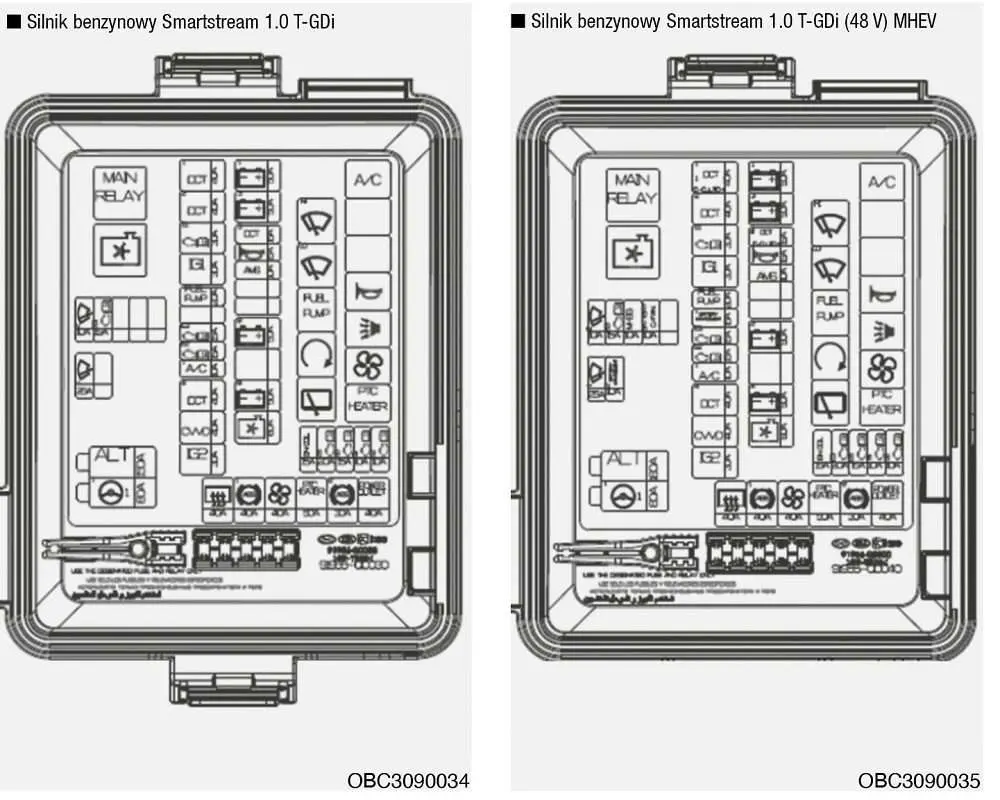

Двигатель с бензином Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48V) MHEV

имя		символ	описание	Тип
РЛИ 1	E30		Главное реле	MINI
РЛИ 2	E31		Реле вентилятора радиатора	MINI
РЛИ 3	E32		Relè per il funzionamento rapido del tergicristallo	MICRO
РЛИ 4	E33		Relè tergicristallo lento	MICRO
РЛИ 5	E34		Реле топливного насоса	MICRO
РЛИ 6	E36		Реле стартера	MICRO
РЛИ 7	E36		Реле заднего дворника	MICRO
РЛИ 10	E39		Реле компрессора кондиционера	MICRO
РЛИ 11	E40		Реле звукового сигнала	MICRO
РЛИ 12	E41		Реле сирены сигнализации	MICRO
РЛИ 13	E42		Реле вентилятора	MICRO
РЛИ 14	E43		Реле нагревателя PTC	MICRO

Двигатель с бензином Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48V) MHEV

имя	символ	Ампер [A]	описание
ALT		(180 A) [150 A]	Генератор, плавкий и альта-ток – F2, плавкий – F31/F32/F33/F34/F35/F36
ЭУР		80 А.	блок МДПС
DCT1		40 А.	По модулю МТС
ЭЛЕКТРОННАЯ СЦЕПЛЕНИЕ1			Электронный модуль сцепления
DCT2		40 А.	По модулю МТС
ЭБУ1		30 А.	Коробка Б/П к двигателю (RLY.1)
IG1		30 А.	Versioni chiave intelligente: scatola relè PDM (relè IG1 / ACC) Versioni senza chiave intelligente: interruttore a chiave
БЕНЗОНАСОС		20 А.	Коробка Б/П к двигателю (RLY.5)
УПРАВЛЕНИЕ АККУМУЛЯТОРОМ 1		15 А.	Блок предохранителей и реле в моторном отсеке (предохранители – F40/F43)
ЭБУ3		15 А.	ECM, датчик включения сцепления
ЭБУ2		15 А.	ECM
КОНДИЦИОНЕР 1		10 А.	Коробка Б/П к двигателю (RLY.10)
DCT4		40 А.	Attuatore del cambio intelligente
ССЗ		40 А.	привод CVVD
IG2		30 А.	Versioni chiave intelligente: scatola relè PDM (relè IG2) Versioni senza chiave intelligente: interruttore a chiave

Двигатель с бензином Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48V) MHEV

имя	символ	Ампер [A]	описание
БАТТ1		50 А.	Боксы для интенсивной терапии Б/П (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)
БАТТ3		50 А.	Scatola ICU B / P (fusibili – F8 / F14 / F15 / F21 / F25 / F29, relè a ritenuta di carico a lungo termine)
DCT3		15 А.	По модулю МТС
ЭЛЕКТРОННАЯ СЦЕПЛЕНИЕ2			Электронный модуль сцепления
РОГ		15 А.	Коробка Б/П к двигателю (RLY.11, RLY.12)
AMS		10 А.	Датчик состояния батареи
БАТТ2		50 А.	Боксы для интенсивной терапии Б/П (IPS2, IPS4, IPS6, IPS9, IPS10)
БАТТ4		50 А.	Коробка Б/П ICU (реле управления стеклоподъемниками, фузибили – F3/F4/F5/F10/F11/F12)
С ВЕНТИЛЯТОРОМ		15 А.	Коробка Б/П к двигателю (RLY.2)
КАТУШКА ЗАЖИГАНИЯ		20 А.	Катушка зажигания № 1, 2 и 3
ЭБУ5		20 А.	ECM
ЭБУ6		15 А.	ECM
ДАТЧИК 1		10 А.	Motore B/P Box (RLY.2/10), valvola di controllo del flusso dell’olio n. 1/2 (valvole di aspirazione/scarico), solenoide di controllo delle emissioni di vapore del carburante (PCSV), RCV, solenoide della pompa dell’olio a cilindrata variabile
ДАТЧИК 2		10 А.	Лямбда-зонд (передний/задний)

ЧИТАЙТЕ Hyundai Kona EV (2021-2022) – блок предохранителей и реле

Двигатель с бензином Smartstream 1.0 T-GDI, Smartstream 1.0 T-GDI (48V) MHEV

имя	символ	Ампер [A]	описание
RR DEFOG		40 А.	Коробка Б/П ICU (реле обогрева заднего стекла)
ABS 1		40 А.	Модуль управления системой ESC
ВОЗДУХОДУВКА		40 А.	Коробка B/P к двигателю (RLY. 13)
PTC-НАГРЕВАТЕЛЬ		50 А.	Коробка Б/П к двигателю (RLY.14)
ABS 2		30 А.	Модуль управления системой ESC
ПИТАНИЕ ПЛОТИНА		40 А.	Scatola per terapia intensiva B / P (relè con presa di alimentazione)
TERGICRISTALLO 2		10 А.	Двигатель с коробкой передач B/P (RLY.4), электродвигатель переднего стеклоочистителя, IBU
ДАТЧИК 3		15 А.	Коробка Б/П к двигателю (RLY.5)
глутамат натрия		10 А.	Motore generatore di avviamento ibrido leggero
БАТАРЕИ С ВЕНТИЛЯТОРОМ		10 А.	Вентилятор охлаждения BMS, коробки B/P на двигателе (предохранитель – F8)
TERGICRISTALLO 1		25 А.	Scatola B/P al motore (RLY.4), motorino tergicristallo anteriore, interruttore a chiave
GESTIONE DELLA BATTERIA2		10 А.	Модуль управления BMS, блок B/P на двигателе (предохранитель – F8)

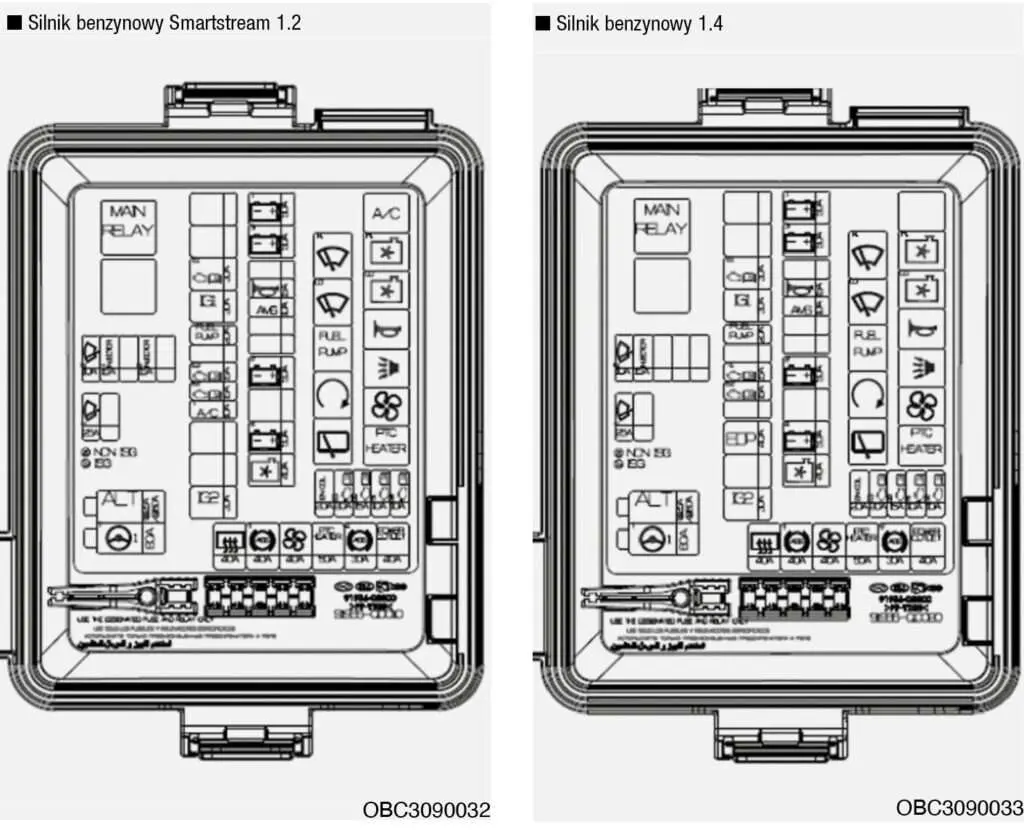

Смартстрим 1.2 бензиновый двигатель

имя		символ	описание	Тип
РЛИ 1	E30		Главное реле	MINI
РЛИ 3	E32		Relè per il funzionamento rapido del tergicristallo	MICRO
РЛИ 4	E33		Relè tergicristallo lento	MICRO
РЛИ 5	E34		Реле топливного насоса	MICRO
РЛИ 6	E36		Реле стартера	MICRO
РЛИ 7	E36		Реле заднего дворника	MICRO
РЛИ 8	E37		Реле компрессора кондиционера	MICRO
РЛИ 9	E38		Relè alta velocità ventola radiatore	MICRO
РЛИ 10	E39		Реле низкой скорости вентилятора радиатора	MICRO
РЛИ 11	E40		Реле звукового сигнала	MICRO
РЛИ 12	E41		Реле сирены сигнализации	MICRO
РЛИ 13	E42		Реле вентилятора	MICRO
РЛИ 14	E43		Реле нагревателя PTC	MICRO

Смартстрим 1.2 бензиновый двигатель

имя	символ	Ампер [A]	описание
ALT		(125 A) [150 A]	Генератор, плавкий и альта-ток – F2, плавкий – F31/F32/F33/F34/F35/F36
ЭУР		80 А.	блок МДПС
ЭБУ1		30 А.	Коробка Б/П к двигателю (RLY.1)
IG1		30 А.	Versioni chiave intelligente: scatola relè PDM (relè IG1 / ACC) Versioni senza chiave intelligente: interruttore a chiave
БЕНЗОНАСОС		20 А.	Коробка Б/П к двигателю (RLY.5)
ЭБУ3		15 А.	ECM, датчик включения сцепления
ЭБУ2		15 А.	ECM
КОНДИЦИОНЕР 1		10 А.	Коробка Б/П к двигателю (RLY.8)
IG2		30 А.	Versioni chiave intelligente: scatola relè PDM (relè IG2) Versioni senza chiave intelligente: interruttore a chiave
БАТТ1		50 А.	Боксы для интенсивной терапии Б/П (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)
БАТТ3		50 А.	Scatola ICU B / P (fusibili -F8 / F14 / F15 / F21 / F25 / F29, relè di blocco del carico a lungo termine)
РОГ		15 А.	Коробка Б/П к двигателю (RLY.11, RLY.12)
AMS		10 А.	Датчик состояния батареи
БАТТ2		50 А.	Боксы для интенсивной терапии Б/П (IPS2, IPS4, IPS6, IPS9, IPS10)
БАТТ4		50 А.	Коробка Б/П ICU (реле управления стеклоподъемниками, фузибили – F3/F4/F5/F10/F11/F12)
С ВЕНТИЛЯТОРОМ		40 А.	Коробка Б/П к двигателю (RLY. 9/10)

Смартстрим 1.2 бензиновый двигатель

имя	символ	Ампер [A]	описание
КАТУШКА ЗАЖИГАНИЯ		20 А.	Катушка зажигания №. 1, 2, 3 и 4
ЭБУ5		20 А.	ECM
ЭБУ6		15 А.	ECM
ДАТЧИК 1		10 А.	Motore B/P Box (RLY. 8/9/10), valvola di controllo del flusso dell’olio n. 1/2 (valvole di aspirazione/scarico), solenoide del sistema di prevenzione dei vapori di carburante (PCSV)
ДАТЧИК 2		10 А.	Лямбда-зонд (передний/задний)
RR DEFOG		40 А.	Коробка Б/П ICU (реле обогрева заднего стекла)
ABS 1		40 А.	Модуль управления системой ESC
ВОЗДУХОДУВКА		40 А.	Коробка B/P к двигателю (RLY. 13)
PTC НАГРЕВАТЕЛЬ		50 А.	Коробка Б/П к двигателю (RLY.14)
ABS 2		30 А.	Модуль управления системой ESC
ПИТАНИЕ ПЛОТИНА		40 А.	Scatola per terapia intensiva B / P (relè con presa di alimentazione)
TERGICRISTALLO 2		10 А.	Двигатель с коробкой передач B/P (RLY.4), электродвигатель переднего стеклоочистителя, IBU
INIETTORE1		15 А.	Scatola B / P al motore (RLY.5), iniettore n. 1-1, 2-1, 3-1 e 4-1
INIETTORE2		15 А.	Номер форсунки. 1-2, 2-2, 3-2 и 4-2
TERGICRISTALLO 1		25 А.	Scatola B/P al motore (RLY.4), motorino tergicristallo anteriore, interruttore a chiave

ПРОЧИТАЙТЕ Hyundai Venue I (2019-2021) – блок предохранителей

Motore a benzina 1.4

имя		символ	описание	Тип
РЛИ 1	E30		Главное реле	MINI
РЛИ 3	E32		Relè per il funzionamento rapido del tergicristallo	MICRO
РЛИ 4	E33		Relè tergicristallo lento	MICRO
РЛИ 5	E34		Реле топливного насоса	MICRO
РЛИ 6	E36		Реле стартера	MICRO
РЛИ 7	E36		Реле заднего дворника	MICRO
РЛИ 9	E38		Relè alta velocità ventola radiatore	MICRO
РЛИ 10	E39		Реле низкой скорости вентилятора радиатора	MICRO
РЛИ 11	E40		Реле звукового сигнала	MICRO
РЛИ 12	E41		Реле сирены сигнализации	MICRO
РЛИ 13	E42		Реле вентилятора	MICRO
РЛИ 14	E43		Реле нагревателя PTC	MICRO

Motore a benzina 1.4

имя	символ	Ампер [A]	описание
ALT		(125 A) [150 A]	Генератор, плавкий и альта-ток – F2, плавкий – F31/F32/F33/F34/F35/F36
ЭУР		80 А.	блок МДПС
ЭБУ1		30 А.	Коробка Б/П к двигателю (RLY.1)
IG1		30 А.	Версии с интеллектуальным ключом: релейный блок PDM (реле IG1/ACC) Версии с интеллектуальным ключом: переключатель с ключом
БЕНЗОНАСОС		20 А.	Коробка Б/П к двигателю (RLY.5)
ТКУ1		15 А.	PCM, датчик включения сцепления
ЭБУ2		15 А.	Модуль ECM/PCM
ИАП		40 А.	Электрический масляный насос
IG2		30 А.	Versioni chiave intelligente: scatola relè PDM (relè IG2) Versioni senza chiave intelligente: interruttore a chiave
БАТТ1		50 А.	Боксы для интенсивной терапии Б/П (IPS1, IPS3, IPS5, IPS7, IPS8, IPS11)
БАТТ3		50 А.	Scatola ICU B / P (fusibili -F8 / F14 / F15 / F21 / F25 / F29, relè di blocco del carico a lungo termine)
РОГ		15 А.	Коробка Б/П к двигателю (RLY.11, RLY.12)
AMS		10 А.	Датчик состояния батареи
БАТТ2		50 А.	Боксы для интенсивной терапии Б/П (IPS2, IPS4, IPS6, IPS9, IPS10)

имя	символ	Ампер [A]	описание
БАТТ4		50 А.	Коробка Б/П ICU (реле управления стеклоподъемниками, фузибили – F3/F4/F5/F10/F11/F12)
С ВЕНТИЛЯТОРОМ		40 А.	Коробка Б/П к двигателю (RLY. 9/10)
КАТУШКА ЗАЖИГАНИЯ		20 А.	Bobina di accensione n. 1, 2, 3 e 4, condensatore
ЭБУ5		20 А.	Модуль ECM/PCM
ЭБУ6		15 А.	Модуль ECM/PCM
ДАТЧИК 1		10 А.	Коробка Motore B/P (RLY.9/10), valvola di controllo del flusso dell’olio n. 1/2 (valvole di aspirazione/scarico), solenoide di prevenzione dei vapori di emissione (PCSV) , valvola di controllo del collettore di aspirazione variabile (VIS)
ДАТЧИК 2		10 А.	Лямбда-зонд (передний/задний)
RR DEFOG		40 А.	Коробка Б/П ICU (реле обогрева заднего стекла)
ABS 1		40 А.	Модуль управления системой ESC
ВОЗДУХОДУВКА		40 А.	Коробка B/P к двигателю (RLY. 13)
PTC-НАГРЕВАТЕЛЬ		50 А.	Коробка Б/П к двигателю (RLY.14)
ABS 2		30 А.	Модуль управления системой ESC
PRESA DI ALIMENTAZIONE		40 А.	Scatola per terapia intensiva B / P (relè con presa di alimentazione)
TERGICRISTALLO 2		10 А.	Двигатель с коробкой передач B/P (RLY.4), электродвигатель переднего стеклоочистителя, IBU
ИНЖЕКТОР		15 А.	Scatola B / P al motore (RLY.5), iniettore n. 1, 2, 3 e 4
TERGICRISTALLO 1		25 А.	Scatola B/P al motore (RLY.4), motorino tergicristallo anteriore, interruttore a chiave
