Hyundai i20 (2020) – блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
за 2020 г.

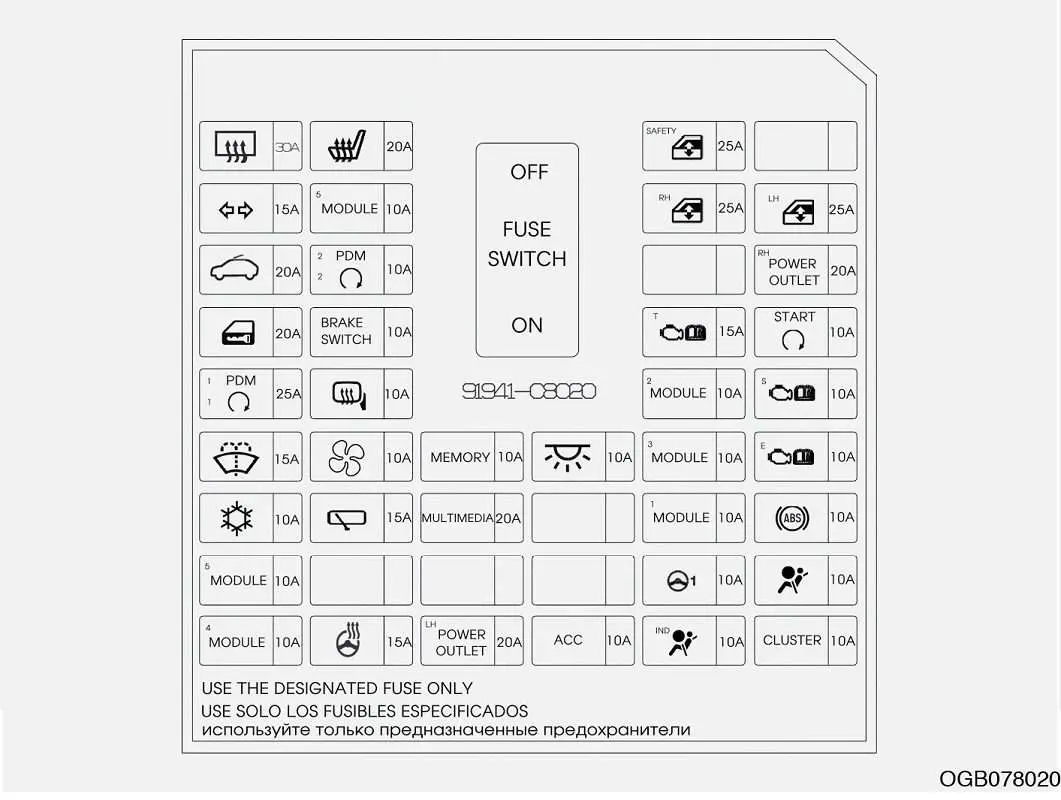

Блок предохранителей и реле в салоне
имя | символ | Ампер [A] | описание |
РРГТД |
| 30 А. | Реле обогрева заднего стекла |
С / ОБОГРЕВАТЕЛЬ |
| 20 А. | Подогрев водительского/пассажирского сиденья |
БЕЗОПАСНОСТЬ P/WDW |
| 25 А. | Модуль управления безопасным стеклоподъемником в двери водителя |
Т/СИГ |
| 15 А. | Модуль BCM |
МОДУЛЬ 6 |
| 10 А. | Диагностический разъем (DLC) |
P / WDW RH |
| 25 А. | Главный переключатель управления электрическими стеклоподъемниками, переключатель управления электрическими стеклоподъемниками на пассажирской двери (левый руль) |
П/ВДВ СХ |
| 25 А. | Главный переключатель управления электрическими стеклоподъемниками, переключатель управления электрическими стеклоподъемниками на пассажирской двери (RHD) |
ЛЮК |
| 20 А. | Электродвигатель на крышу |
ДПМ 2 |
| 10 А. | Интеллектуальный модуль управления ключами, кнопка «Старт/Стоп». |
ПРАВЫЙ ОТБОР МОЩНОСТИ |
| 20 А. | Электрическая розетка П |
ДОКТОР БЛОК |
| 20 А. | Реле разблокировки крышки багажника, реле блокировки дверей, реле разблокировки дверей, реле блокировки двойной блокировки |
ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ |
| 10 А. | Выключатель стоп-сигнала, интеллектуальный модуль управления ключом |
TCU |
| 15 А. | Датчик оборотов в минуту, переключатель положения селектора, переключатель фонарей заднего хода, переключатель спортивного режима |
Inizio |
| 10 А. | Датчик включения сцепления, селектор, Блок печатной платы B/P (реле стартера), ECM, модуль управления интеллектуальным ключом |
ДПМ 1 |
| 25 А. | Интеллектуальный модуль управления ключами |
Название предохранителя | символ | Сила тока | Защищенная цепь |
ХТД-ЗЕРКАЛО |
| 10 А. | ECM/PCM, модуль управления кондиционером, электрические наружные зеркала заднего вида водителя/пассажира |
МОДУЛЬ 2 |
| 10 А. | Переключатели консоли, зуммер системы помощи при парковке, мультикамера, модуль управления TPMS, модуль управления LDW, задний датчик парковки левый/правый/центральный левый/центральный правый, переключатель ESC, Датчик парковки передний левый/правый/центральный левый/центральный с. |
СЕНСОР |
| 10 А. | Датчик уровня масла, датчик воды в декантере топливного фильтра, реле свечей накаливания |
РОНДЕЛЛА |
| 15 А. | Многофункциональный переключатель (стеклоочистители) |
ВОЗДУХОДУВКА |
| 10 А. | Модуль автоматического управления кондиционером |
ПАМЯТИ |
| 10 А. | Цифровые часы, BCM, аварийная сигнализация, центральный замок, модуль управления кондиционером, датчик дождя, комбинация приборов (микроконтроллер, лампы), модуль управления TPMS |
ВНУТРЕННЯЯ ЛАМПА |
| 10 А. | Освещение багажника, прожектор, левый/правый свет в апертуре, центральный свет в салоне, левый/правый персональный свет в салоне, подсветка перчаточного ящика |
МОДУЛИ 3 |
| 10 А. | Многофункциональный диагностический разъем (MPCC), модуль автоматического управления кондиционером, переключатели централизованного управления, освещение селектора АКП, преобразователь постоянного тока, втягивающее устройство, подогрев сиденья водителя/пассажира |
ЭКЮ |
| 10 А. | Модуль ECM/PCM, интеллектуальный модуль управления ключами |
А/КОН |
| 10 А. | Модуль управления кондиционером, блок печатной платы B/P (реле вентилятора), блок B/P дизельного двигателя (реле обогревателя PTC № 2, реле обогревателя PTC № 3) |
ЧИТАЙТЕ Hyundai Santa Fe (2017-2018) – блок предохранителей
имя | символ | Ампер | описание |
СТЕКЛООЧИСТИТЕЛЬ ЗАДН. |
| 15 А. | Электродвигатель заднего стеклоочистителя, блок печатной платы B/P (реле заднего стеклоочистителя) |
МУЛЬТИМЕДИА |
| 20 А. | Аудиосистема (без чипа ISG), преобразователь постоянного тока (с чипом ISG) |
МОДУЛЬ 1 |
| 10 А. | Модуль BCM, переключатель спортивного режима, переключатель стоп-сигналов |
АБС |
| 10 А. | Модуль управления ABS, модуль управления ESC, модуль переключателя приборной панели |
МОДУЛИ 5 |
| 10 А. | Подогрев сидений водителя/пассажира, электрохромное зеркало, модуль BCM, переключатель корректора фар, привод регулировки наклона левой/правой фары |
ЭУР |
| 10 А. | блок МДПС |
СУМКА |
| 10 А. | Модуль управления системой SRS-Airbag |
МОДУЛЬ 4 |
| 10 А. | Модуль BCM, интеллектуальный модуль управления ключами |
ХТД СТРГ |
| 15 А. | Ретрактор |
ЛЕВЫЙ ОТБОР МОЩНОСТИ |
| 20 А. | Электрическая розетка L |
ACC |
| 10 А. | Электрический переключатель управления зеркалом заднего вида, модуль BCM, интеллектуальный модуль управления ключом, реле розетки, смартфон, цифровые часы, аудиосистема, преобразователь постоянного тока в постоянный |
А / ИНД. ОБМЕН |
| 10 А. | Панель приборов (подсветка) |
СВЯЗКА |
| 10 А. | Панель приборов (микроконтроллер, лампочки) |

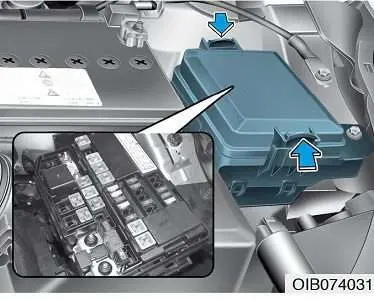

Блок предохранителей и реле в моторном отсеке
| имя | символ | Ампер [A] | описание | |
Сильноточный предохранитель | ЭУР |
| 80 А. | блок МДПС |
ALT |
| [125 А] (150 А) | Генератор, дизельный блок B/P | |
Предохранитель | ECU4 (версии без турбокомпрессора) DCT_3 (турбо-версии) |
| 15 А. | ECM (версии без турбонаддува), модуль управления коробкой передач DCT (версии с турбонаддувом) |
В + 4 |
| 50 А. | Scatola SJB (IPS 1 (ARISU-LT 1), IPS 2, IPS 3 (ARISU-LT 3)) | |
IG1 |
| 40 А. | Версии без кнопки «Старт/Стоп»: ключ зажигания. Версии с кнопкой Старт/Стоп: Релейный блок PDM (реле IG1/ACC) | |
В + 1 |
| 50 А. | коробка SJB | |
С / ВЕНТОЛА (GSL-T) |
| 60 А. | Реле вентилятора радиатора (турбо-версии) | |
ABS 2 |
| 30 А. | Модуль управления ABS, модуль управления ESC | |
ABS 1 |
| 40 А. | Модуль управления ABS, модуль управления ESC, многофункциональный диагностический разъем (MPCC) | |
H / ЛАМПА ВЫСОКОГО СОЛНЦА |
| 10 А. | Блок печатной платы B/P (реле электропривода дальнего света) | |
В + 5 |
| 40 А. | коробка SJB |
ЧИТАТЬ Hyundai Tucson NX4 (2021-2022) – блок предохранителей и реле
[]: G4LA/G4LC и без чипа ISG
(): D3FA/D4FC или чип ISG
Блок печатной платы B/P (бензиновые двигатели)
имя | символ | Ампер [A] | описание |
ЭБУ 1 |
| 30 А. | Главное реле |
ДВОРНИКИ |
| 25 А. | Реле низкой скорости стеклоочистителя |
РОГ |
| 15 А. | Реле звукового сигнала, реле сирены сигнализации |
Ф / НАСОС |
| 20 А. | Реле топливного насоса |
C/ВЕНТИЛЯТОР (НЕ ТУРБО) |
| 40 А. | Реле низкой скорости вентилятора радиатора, реле высокой скорости вентилятора радиатора |
ВОЗДУХОДУВКА |
| 50 А. | Реле вентилятора |
IG 2 |
| 40 А. | Реле стартера, замок зажигания (версии без кнопки Start/Stop), блок реле PDM (реле IG2) |
В + 3 |
| 30 А. | Скатола SJB (IPS 4, IPS 5 (ARISU-LT 2)) |
В + 2 |
| 50 А. | SJB Box (реле электростеклоподъемников, реле электрической розетки) |
5 ЭБУ |
| 15 А. | По модулю PCM (GSL-AT), по модулю ECM (GSL-T) |
ЭБУ 6 (ГСЛ-Т) |
| 15 А. | ECM |
ЭБУ 2 |
| 15 А. | ECM, PCM (G4LC), форсунки 1, 2, 3, 4 (бензиновый двигатель без турбонагнетателя), реле низкой скорости вентилятора радиатора (бензиновый двигатель без турбонагнетателя), клапан управления потоком масла — система изменения фаз впускного клапана (бензиновый двигатель с турбонаддувом), клапан управления потоком масла – система регулирования фаз газораспределения выпускных клапанов (бензиновый турбодвигатель), клапан управления продувкой адсорбера (бензиновый турбодвигатель) |
Блок печатной платы B/P (бензиновые двигатели)
имя | символ | Ампер [A] | описание |
ТЦУ (ГСЛ АТ) ЭБУ_4 (ГСЛ ТУРБО) |
| 15 А. | PCM (G4LC), ECM (бензиновый двигатель с турбонаддувом и коробка передач), реле топливного насоса (бензиновый двигатель с турбонаддувом), модуль иммобилайзера (бензиновый двигатель с турбонаддувом) |
3 ЭБУ |
| 15 А. | ECM (бензиновый двигатель без турбонагнетателя), PCM (бензиновый двигатель без турбонагнетателя), модуль иммобилайзера (бензиновый двигатель без турбонагнетателя), реле топливного насоса (бензиновый двигатель без турбонагнетателя), датчик положения распределительного вала (CMPS) нет. 1 и нет. 2 (бензиновый двигатель 1.2 без турбонагнетателя), клапан управления потоком масла (OCV) №1 и №2 (бензиновый двигатель без турбонагнетателя), электромагнитный клапан слива канистры (PCSV) (бензиновый двигатель без турбонагнетателя), регулирующий клапан впускного коллектора ( бензиновый двигатель 1.4 без турбонагнетателя), передний и задний кислородные датчики (HO2S) (все версии), массовый расходомер (MAFS), реле вентилятора радиатора, управляемое ШИМ-сигналом (двигатель бензиновый с турбонагнетателем), |
IG_COIL (GSL) ECU_5 (DSL) |
| 15 А. | Катушка зажигания (G4LA, без системы ISG), конденсатор, катушка зажигания №. 1/2/3/4, Перепускной клапан охладителя EGR, выключатель стоп-сигналов, реле топливного насоса, реле подогревателя топлива |
| |||
Б / ЗАЖИГАНИЕ ЛАМПЫ |
| 10 А. | Версии с коробкой передач: переключатель фонарей заднего хода Версии с АКП: аудиосистема, фонарь заднего хода, электрохромное зеркало. |
DCT_1 (GSL-ТУРБО) |
| 40 А. | Модуль управления коробкой передач DCT |
ДКП_2 |
| 40 А. | Модуль управления коробкой передач DCT |
ЧИТАЙТЕ Hyundai Kona EV (2019-2020) – блок предохранителей и реле
Блок печатной платы B/P (дизельный двигатель)
имя | символ | Ампер [A] | описание |
HTR ТОПЛИВО |
| 30 А. | Реле подогревателя топливного фильтра |
ЭБУ 1 | 30 А. | Главное реле | |
ДВОРНИКИ |
| 25 А. | Реле низкой скорости стеклоочистителя |
РОГ |
| 15 А. | Реле звукового сигнала, реле сирены сигнализации |
Ф / НАСОС |
| 20 А. | Реле топливного насоса |
С ВЕНТИЛЯТОРОМ |
| 50 А. | Реле низкой скорости вентилятора радиатора, реле высокой скорости вентилятора радиатора |
ВОЗДУХОДУВКА |
| 50 А. | Реле вентилятора |
IG 2 |
| 40 А. | Реле стартера, замок зажигания (версии без кнопки Start/Stop), блок реле PDM (реле IG2) |
В + 3 |
| 30 А. | Скатола SJB (IPS 4, IPS 5 (ARISU-LT 2)) |
В + 2 |
| 50 А. | SJB Box (реле электростеклоподъемников, реле электрической розетки) |
ЭБУ 2 |
| 15 А. | Реле низкой скорости вентилятора радиатора, реле высокой скорости вентилятора радиатора, клапан регулирования давления топлива (FPRV) (D4FC), датчик кислорода (HO2S) №1/2 |
7 ЭБУ |
| 15 А. | Электромагнитный клапан управления турбокомпрессором WGT (D4FC). |
Блок печатной платы B/P (дизельный двигатель)
имя | символ | Ампер [A] | описание |
6 ЭБУ |
| 20 А. | ECM |
3 ЭБУ |
| 15 А. | Модуль иммобилайзера, датчик положения распределительного вала (CMPS), массовый расход воздуха (MAFS), блок B/P дизельного двигателя (реле обогревателя PTC №1), датчик твердых частиц (PM) (D4FC) |
5 ЭБУ |
| 15 А. | Реле топливного насоса, выключатель стоп-сигналов (D4FC), клапан регулирования давления топлива (FPRV) (D4FC), соленоид перепуска охладителя рециркуляции выхлопных газов (D4FC), реле подогревателя топливного фильтра |
Б / ЗАЖИГАНИЕ ЛАМПЫ |
| 10 А. | Выключатель света заднего хода |

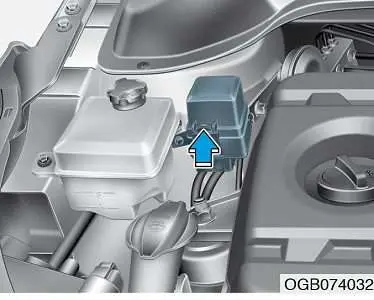

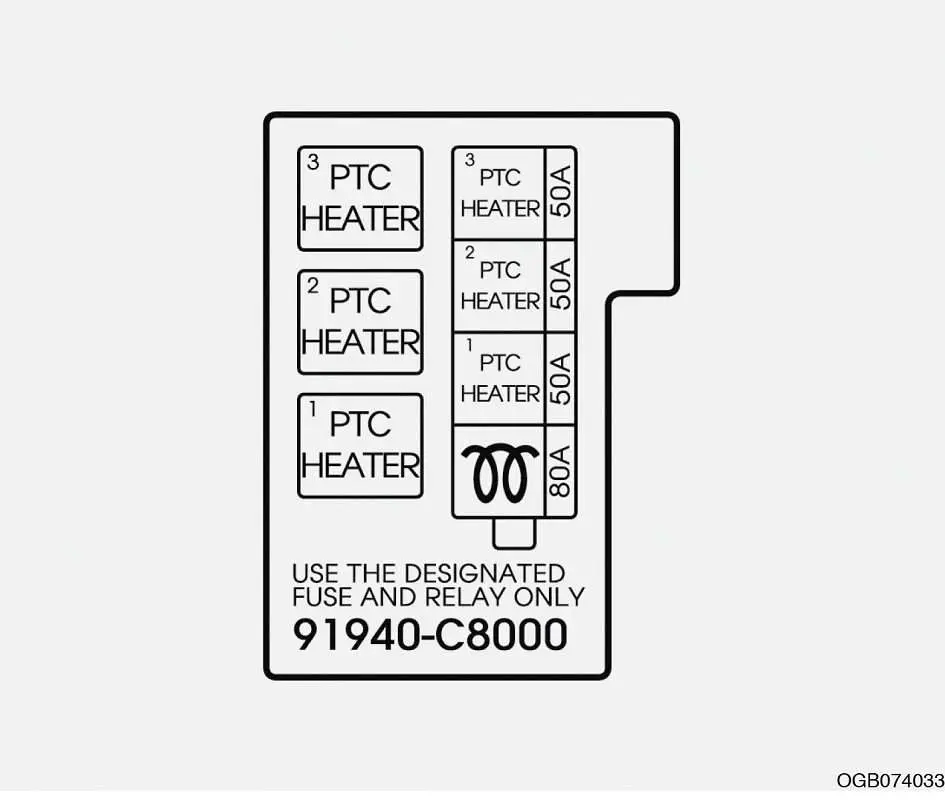

Дизельный двигатель Б/П коробка
имя | символ | Ампер [A] | описание |
ИНКАНДЕСЦЕНЗА |
| 80 А. | Реле свечей накаливания |
ПТК 1 |
| 50 А. | Реле нагревателя PTC 1 |
ПТК 2 |
| 50 А. | Реле нагревателя PTC 2 |
ПТК 3 |
| 50 А. | Реле нагревателя PTC 3 |
