Hyundai i10 (2007-2013) — блок предохранителей

18.01.2024 /

Hyundai i10 (2007-2013) — Схема блока предохранителей

Год производства: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Блок предохранителей в салоне

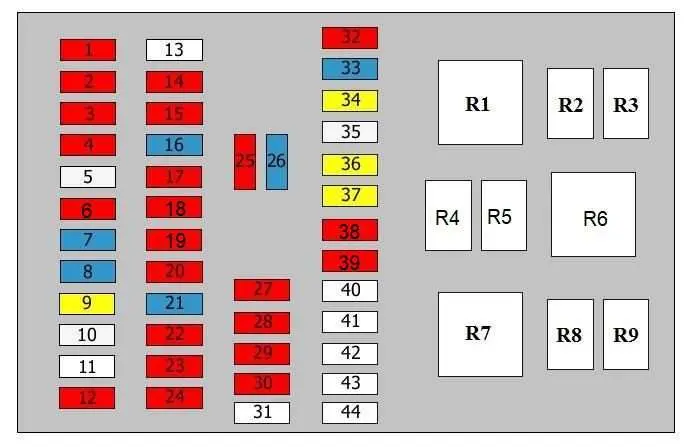

Схема блока предохранителей (-2010).

Hyundai i10 (2007-2013) — блок предохранителей Hyundai i10 (2007-2013) — блок предохранителей Hyundai i10 (2007-2013) — блок предохранителей

Нет.Ампер [A]описание
110Блок управления системой дневного хода
210Обогреватель заднего стекла;

Реле электростеклоподъемников;

Выключатель;

Переключатели блока управления кузовным оборудованием

PTC-нагреватель, реле 1;

PTC-нагреватель, реле 2;

PTC-нагреватель, реле 3;

блок управления SRS;

ПТК;

Реле вентилятора;

Переключатель вентилятора.

310Панель приборов;

Люси.

410Luci
525AМногофункциональный переключатель;

Мотор заднего дворника;

Мотор люка.

610реле ретронеббии;

Выключатель задних противотуманных фонарей.

715AПереключатель подогрева сиденья
815AМногофункциональный переключатель;

Мотор заднего дворника;

Мотор люка.

920AРеле замка двери;

Отпирание дверей;

Контроллер тела;

Активатор замка передней левой двери.

1025AРеле обогрева заднего стекла;

Обогреватель заднего стекла.

1125AНе используется
1210Реле стартера;

Реле охранной сигнализации.

1325AНе используется
1410блок управления ABS/ESP;

Многофункциональный разъем управления;

Переключатель электронной программы стабилизации (ESP).

1510Переключатель предупреждения об опасности
1615AДатчик скорости автомобиля;

Массовый расходомер воздуха;

Катушка зажигания;

Блок управления коробкой передач (PCM);

Блок управления двигателем;

Генератор импульсов;

Предупреждение о топливном фильтре;

Реле подогревателя топлива.

1710Выключатель заднего света;

банкомат;

Переключатель диапазонов коробки передач;

Генератор импульсов

1810Приборная доска
1910блок управления SRS
2010Панель приборов;

Блок управления кузовом;

Блок управления генератором;

ЭПС.

2115AБолее легкий
2210Сторожить;

Аудио;

Складное наружное зеркало заднего вида.

2310Переключатель кондиционера
2410Блок управления двигателем;

Блок управления коробкой передач (PCM);

Выключатель обогрева заднего стекла.

2510блок управления SRS;

Внутреннее освещение;

Панель приборов;

PTC-управление нагревателем;

Выключатель задних противотуманных фонарей;

Таймер;

Открытая дверь;

Подсветка багажника;

Верхняя консоль.

2615AАудио
2710Выключатель стоп-сигнала
2810Аварийный выключатель освещения;

Реле сигнального света.

2910Акустический сигнал;

Реле звукового сигнала.

3010Реле передних противотуманных фар;

Выключатель передних противотуманных фар;

Передние противотуманные фары.

3125AНе используется
3210Запасной предохранитель
3315AЗапасной предохранитель
3420AЗапасной предохранитель
3525AЗапасной предохранитель
3620AЭлектрические стеклоподъемники, главный выключатель
3720AЭлектрические стеклоподъемники, главный выключатель;

Пассажирские стеклоподъемники с электроприводом.

3810Левый задний фонарь;

Управление системой дневного бега;

Подсветка номерного знака.

3910Задние фары;

Осветительные приборы.

40диод
41диод
42диод
43диод
44диод
R1Реле электростеклоподъемников
R2Реле звукового сигнала
R3Реле передних противотуманных фар
R4Не используется
R5Реле задних фонарей
R6Блок индикации
R7Реле вентилятора
R8Реле заднего отопителя
R9Реле Ретронеббия

Схема блока предохранителей (2011-).

ЧИТАТЬ Hyundai Kona I (2017-2021) – блок предохранителей

Нет.Ампер [A]описание
115AАудио преобразователь постоянного тока в постоянный
210Контроллер кузовного оборудования (BCM);

Открытая дверь;

Диагностический разъем;

Подсветка багажника;

Внутреннее освещение;

Выключатель противотуманных фар;

Блок управления отопителем;

Цифровые часы;

Панель приборов.

325AЭлектрические стеклоподъемники, главный выключатель;

Электростеклоподъемники со стороны пассажира;

Переключатель задних электростеклоподъемников слева.

425AЭлектрические стеклоподъемники, главный выключатель;

Пассажирские стеклоподъемники с электроприводом;

Выключатель заднего правого электростеклоподъемника.

510Левая фара;

Система дневного бега;

Подсветка номерного знака;

Задний левый комбинированный фонарь.

610Правая фара;

Подсветка номерного знака;

Задний правый комбинированный фонарь;

Аварийный выключатель освещения;

Реостат;

Панель приборов;

Выключатель задних противотуманных фонарей;

Система дневного бега;

Переключатель вентилятора;

Блок управления отопителем;

Переключатель корректора фар;

Аудио;

Электрические стеклоподъемники, главный выключатель;

Передние противотуманные фары;

Цифровые часы;

Переключатель обогрева заднего стекла;

Interruttore Intelligent Stop and Go (ISG);

Рычаг автоматической коробки передач;

Выключатель подогрева сиденья переднего пассажира

ВЕЛ;

Выключатель обогрева водительского сиденья;

Выключатель задних противотуманных фонарей;

Зуммер;

Реле обогрева заднего стекла.

725Aмотор люка;

Активатор замка водительской двери;

Блок управления кузовом (BCM);

Блок реле модуля интегральной схемы (ICM) в салоне, реле R1, R2.

830AРеле обогрева заднего стекла
910Контроллер двигателя;

Индикатор неисправности;

Мотор переднего дворника.

1010Выключатель педали тормоза;

переключатель ЭСП;

ЭПС;

ABS;

Диагностический разъем.

1110Аварийный выключатель освещения
1215AБлок управления двигателем;

преобразователь постоянного тока;

Датчик скорости автомобиля;

Катушка зажигания;

Конденсатор;

Генератор импульсов;

Переключатель диапазонов коробки передач.

1310Задний датчик парковки;

Реверсивный переключатель.

1410Щиток приборов
1515AДополнительная система пассивной безопасности (SRS)
1610Панель приборов;

Регулятор нагрева;

Контроллер кузовного оборудования (BCM);

Ремни безопасности.

1710блок управления ЭПС
1810Аудио;

преобразователь постоянного тока;

Цифровые часы.

1910Передние и задние розетки для аксессуаров
2015AБолее легкий
2115AБлок управления двигателем;

Реле стартера;

Переключатель диапазонов подруливающей палубы;

Блок реле модуля интегральной схемы (ICM) в салоне, реле R4.

2210Панель приборов;

Блок предохранителей и реле в моторном отсеке, реле R3, R4.

2310Система дневного бега
2410Плата за проезд;

Переключатель корректора фар;

Контроллер кузовного оборудования (BCM);

Контроллер отопления;

Переключатель кондиционера двойного и высокого давления;

Реле обогрева заднего стекла

Диод;

Электрические переключатели стеклоподъемников;

Блок предохранителей и реле в моторном отсеке, реле R8.

2525AМотор переднего дворника;

Многофункциональный переключатель.

2610Реле Ретронеббия
2715AПереключатель подогрева передних сидений
2815AМотор заднего дворника;

мотор люка;

Многофункциональный переключатель.

2910Выключатель педали тормоза;

Реле педали тормоза.

3010Аварийный выключатель освещения;

Блок реле модуля интегральной схемы (ICM) в салоне, реле R5.

3110Реле акустической сигнализации;

Блок реле модуля интегральной схемы (ICM) в салоне, реле R4.

3210Реле передних противотуманных фар
3310Переключатель обогрева заднего стекла;

Блок управления отопителем;

Контроллер двигателя;

Электроприводы зеркал.

3410Переключатель диапазонов подруливающей палубы;

Приборная доска;

Контроллер двигателя;

Задний комбинированный фонарь;

Реверсивный переключатель.

3515AЗапасной предохранитель
3620AЗапасной предохранитель
3725AЗапасной предохранитель
3830AЗапасной предохранитель
39замена предохранителя
40замена предохранителя
41замена предохранителя
42замена предохранителя
43замена предохранителя
44замена предохранителя
45замена предохранителя
46замена предохранителя
R1Реле управления подогревом водительского сиденья
R2Реле стеклоподъемников
R3Реле педали тормоза
R4Реле звукового сигнала
R5Реле передних противотуманных фар
R6Мигалка
R7Реле управления подогревом сиденья пассажира
R8Реле задних фонарей
R9Реле обогрева заднего стекла
R10Реле Ретронеббия

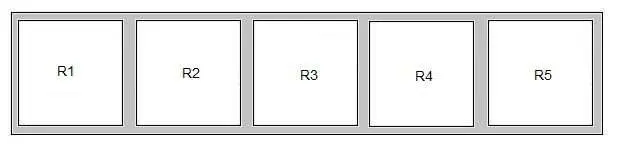

Блок реле модуля интегральной схемы (ICM) в салоне (2011-).

ПРОЧИТАЙТЕ Hyundai i30 PD (2021-2022) – блок предохранителей и реле

Hyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителей

Реле R1 — реле замка двери

Реле R2 — Реле разблокировки дверей

Реле R3 — Реле акустической сигнализации

Реле R4 — реле сигнализации

Реле R5 — Реле аварийного освещения

Блок предохранителей в моторном отсеке.

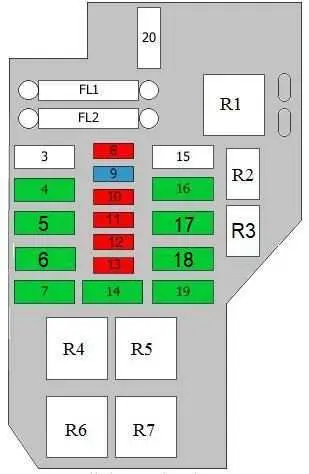

Схема блока предохранителей (-2010).

Hyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителей

Нет.Ампер [A]описание
FL180Aблок управления ЭПС
FL2100AГенератор

(также используется 125А)

350AПодогрев лобового стекла;

Замок;

Люк на крыше;

Система экстренного оповещения;

Рог;

Передние противотуманные фары;

Выключатель передних противотуманных фонарей.

430AРеле электростеклоподъемников
540Aблок управления ABS/ESP;

Универсальный разъем управления.

640Aблок управления ABS/ESP;

Универсальный разъем управления.

730AРеле вентилятора
810Блок управления двигателем;

Блок управления коробкой передач (PCM).

915AРеле вентилятора охлаждения 1;

Реле вентилятора охлаждения 2;

Турбина изменяемой геометрии (ВГТ);

Реле кондиционера;

Блок управления двигателем;

Блок управления коробкой передач (PCM);

Низкоскоростной привод;

Турбина изменяемой геометрии (ВГТ);

РОГ;

Свеча накаливания;

PTC-нагреватель, реле 1;

Соленоид управления вращением;

Датчик положения распредвала;

Блок управления иммобилайзером;

Форсунки (цилиндры 1–4).

1010Контроллер силового агрегата (PCM);

Клапан управления продувкой;

Датчик положения коленчатого вала;

Датчик кислорода после катализатора;

Датчик кислорода перед каталитическим нейтрализатором;

Датчик положения распредвала;

Контроллер иммобилайзера;

Выключатель;

Датчик кислорода.

1120AБлок управления двигателем
1220AРеле топливного насоса;

Управление топливным насосом;

Датчик топлива;

Топливный насос.

1310Реле кондиционера;

Компрессор кондиционера.

1430AРеле подогревателя топливного фильтра
1550AВыключатель;

Реле стартера.

1630AInterruttore di Accensione
1730AРеле задних фонарей;

Разъем питания;

Кондиционер.

1830AГлавный курьер;

Блок управления двигателем;

Блок управления коробкой передач (PCM);

Реле топливного насоса.

1930AРеле вентилятора охлаждения 1;

Реле вентилятора охлаждения 2

20Экстрактор предохранителя
R1Главное реле
R2Реле топливного насоса;

Дополнительное реле бензонасоса.

R3Реле подогревателя топливного фильтра
R4Стартовое реле
R5Реле кондиционера
R6Реле вентилятора охлаждения 1
R7Реле вентилятора охлаждения 2

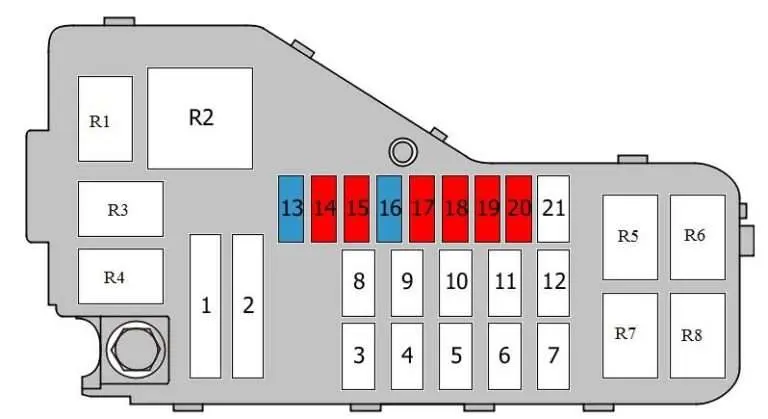

Система предохранителей (2011-) (моторный отсек).

ПРОЧИТАЙТЕ Hyundai i30 III PD (2016-2021) – блок предохранителей

Hyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителей

Нет.Ампер [A]описание
180Aблок управления ЭПС
2100AГенератор
350AБлок предохранителей и блок реле в салоне, предохранители 7, 8
440AБлок предохранителей и реле в салоне, реле R2
540AДиагностический разъем ABS, ESP
640AABS;

ЭПС.

740AРеле вентилятора
850AInterruttore di Accensione
940AInterruttore di Accensione
1050AБлок предохранителей и реле в моторном отсеке, предохранитель 18;

Блок предохранителей и реле в моторном отсеке, реле R7;

Блок предохранителей и реле в салоне, предохранители 1, 2, 29-32.

1130AБлок предохранителей и реле в моторном отсеке, предохранитель 15;

Блок предохранителей и реле в моторном отсеке, реле R2.

1240AБлок предохранителей и реле в моторном отсеке, реле R6
1315AБлок предохранителей и реле в моторном отсеке, реле R1
1410Контроллер отопления;

Выключатель кондиционера.

1510Блок управления двигателем
1615AБлок предохранителей и реле в моторном отсеке, реле R1, R6;

Топливные форсунки;

Низкоскоростной шаговый двигатель;

Контроллер двигателя;

Блок предохранителей и реле в моторном отсеке, реле R1, R6;

Соленоид синхронизации впускного распредвала;

Соленоид синхронизации выпускного распределительного вала;

Электродвигатель регулировки холостого хода;

Топливные форсунки;

Электромагнитный клапан продувки канистры.

1710Контроллер двигателя;

Блок управления иммобилайзером;

Датчик кислорода перед каталитическим нейтрализатором;

Лямбда-зонд после катализатора;

Продувка электромагнитных поглотителей;

Датчик Холла/МРЭ на распредвале;

Датчик Холла/SRM на коленвале;

Контроллер двигателя;

Датчик Холла/МРЭ на впускном распредвале;

Датчик Холла /MRE на распредвале выпускных клапанов;

Контроллер иммобилайзера;

Лямбда-зонд перед катализатором;

Лямбда-зонд после катализатора.

1810Блок предохранителей и реле в моторном отсеке, реле R5
1910Левые фары
2010Вертикальные фары
2130AБлок предохранителей и реле в моторном отсеке, предохранители 13, 15, 20
R1Реле топливного насоса
R2Главное реле
R3Реле ближнего света
R4Реле дальнего света
R5Реле кондиционера
R6Реле вентилятора
R7Реле стартера
R8Реле вентилятора радиатора

Блок реле в моторном отсеке.

Hyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителейHyundai i10 (2007-2013) — блок предохранителей

Реле R1 — Реле аварийного освещения

Реле R2 — Реле разблокировки дверей

Реле R3 — реле замка двери

Реле R4 — Реле системы сигнализации

Реле R5 — реле акустического сигнала

Добавить комментарий
