Hyundai Getz (2002-2008) — Блок предохранителей

Hyundai Getz (2002-2008) — Схема блока предохранителей

Год производства: 2002, 2003, 2004, 2005, 2006, 2007, 2008.

Предохранитель прикуривателя (электророзетка) в автомобиле Hyundai Getz 2002-2008 гг. Предохранитель 8 находится в блоке предохранителей панели приборов.

Блок предохранителей в моторном отсеке

Hyundai Getz — Схема блока предохранителей — Моторный отсек

Предохранитель	Усилитель [А]	описание
ALT	120	Генератор
АБС.1	20	модуль управления АБС; Разъем для сапуна.
АБС.2	40	модуль управления АБС; Разъем для сапуна.
УДАР	30	Реле вентилятора
П/ВДВ	30	Реле электрического стеклоподъемника
EPS	50	Модуль управления EPS
ВАТТ (НА АНГЛИЙСКОМ ЯЗЫКЕ)	50	Реле задних фонарей; Предохранитель 11,19,20,25,27,29.
RAD	30	Вентилятор реле обогрева *1, *2
ЭКЮ	30	Реле топливного насоса; Реле управления двигателем; Предохранитель блока управления.
ЗАЖИГАНИЕ.1	30	Interruttore di Accensione
ЗАЖИГАНИЕ.2	30	Включить; Реле стартера
РОГ	10	Реле звукового сигнала
А/КОН	10	Реле А/С
INJ	15	ПКМ (кроме 1,1 л); ЕСМ (1,1 л); Инжектор; Датчик положения распредвала; Датчик положения коленчатого вала; Актуатор управления холостым ходом; Клапан опорожнения бака.
СНСР	10	ПКМ (кроме МЛ); ЕСМ (МЛ); Реле топливного насоса; Реле кондиционера; Датчик кислорода; СЧИТАЕТ.
ЭКЮ	10	ПКМ (кроме МЛ); ЕСМ (МЛ).
АБС	10	модуль управления АБС; Разъем для сапуна.

Панель предохранителей приборная панель

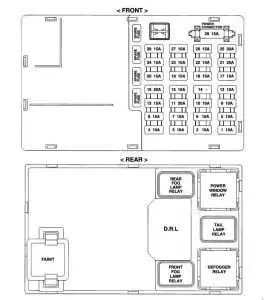

Hyundai Getz — Схема блока предохранителей — Комбинация приборов

Нет.	Усилитель [А]	описание
1	10	Переключатель кондиционера; Переключатель размораживания.
2	10	Передний левый габаритный фонарь; Задний левый комбинированный фонарь.
3	10	Приборная доска
4	10	Аудио; Выключатель питания наружных зеркал.
5	10	Переключатель диапазонов подруливающей палубы; Выключатель резервного света; Аварийный выключатель освещения.
6	10	Передний правый габаритный фонарь; Задний правый комбинированный фонарь; Левая и правая подсветка номерного знака.
7	10	Сопротивление предварительного возбуждения; Набор индикаторов; ЭТАКМ; Таймер ремня безопасности.
8	15	Более легкий
9	10	Генератор; модуль управления ЭПС; ПКМ (кроме 1,1 л); ЕСМ (1,1 л); Датчик скорости автомобиля; Переключатель рычага коробки передач АКП.
10	10	Модуль управления SRS
11	20	Реле закрытия дверей; Отпирание дверей; Блок управления люком; Активатор замка водительской двери.
12	15	Мотор заднего дворника; Многофункциональный переключатель.
13	10	Реле передачи; Реле сигнализации о вторжении.
14	–	Не используется
15	10	Модуль управления ДХО
16	20	Выключатель обогрева переднего левого (правого) сиденья
17	10	Выключатель обогревателя, ECM; Двигатель водителя (усилитель руля) e дефлектор.
18	15	Катушка зажигания; Конденсатор.
19	15	Реле стеклоподъемника; Выключатель стоп-сигнала.
20	15	Аварийный выключатель освещения; ЭТАКМ.
21	20	Мотор переднего дворника; Многофункциональный переключатель.
22	10	Реле Ретронеббия
23	10	Реле передних противотуманных фар; Реле подъемника лобового стекла; ЭТАКМ; Таймер тумана; Левый (правый) актуатор корректора фар; Переключатель корректора фар.
24	10	Реле вентилятора; Контроллер крыши.
25	30	Реле противозапотевания; Таймер тумана; ЭТАКМ.
26	15	Маяк справа
27	10	Реле передних противотуманных фар
28	15	Левая фара; Приборная доска.
29	15	Приборная доска; Выключатель задних противотуманных фонарей; Разъем канала передачи данных; Аудио; ЭТАКМ; Выключатель дверной сигнализации; Универсальный разъем управления; Свет багажника; Карта света Внутренняя лампа; Верхняя консоль в сборе.
