Honda Pilot (2003-2008) — блок предохранителей и реле
Содержание
Это касается автомобилей, выпущенных в разные годы:
2003, 2004, 2005, 2006, 2007, 2008, 2009.
Предохранитель прикуривателя (розетка) на Honda Pilot У меня предохранитель №. 9 (передняя розетка для аксессуаров) в блоке предохранителей на приборной панели со стороны пассажира и предохранитель №. 3 (2003-2004) или н. 6 (с 2005 г.) (задняя розетка для аксессуаров) в блоке предохранителей вспомогательного моторного отсека.

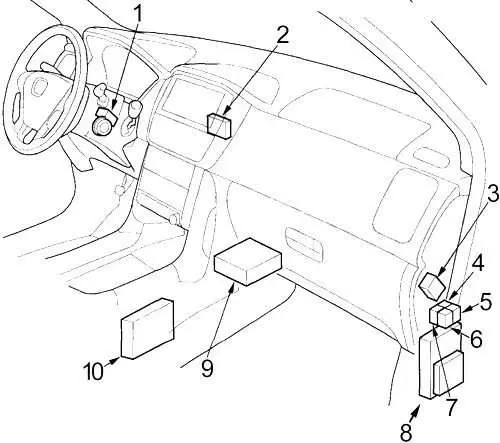

Пассажирский салон
- Блок предохранителей 1
- Реле задней розетки дополнительного оборудования
- Реле внутреннего освещения
- 2003-2005: Реле передних противотуманных фар.
2006-2008: Реле отключения фар ближнего света
- Блок управления дневными ходовыми огнями
- 2006-2008: Реле электродвигателя омывателя ветрового стекла
- Реле блокировки коробки передач
- Контактное реле П
- Главное реле ПГМ-ФИ №1
- Главное реле PGM-FI №. 2 (топливный насос)
- Реле двигателя заднего вентилятора
- 2003-2005: Реле диммера
2006–2008: Реле дневных ходовых огней.
- Реле задних фонарей
- 4WD: Реле системы управления переменным крутящим моментом 4WD (VTM-4)
2WD (2006-2008): Реле управления поддержкой двигателя
- Блок управления приемником-иммобилайзером
- 2WD (2006-2008): Блок активного шумоподавления
- Бесключевой приемник
- Реле датчика соотношения воздух-топливо (A/F).
- Реле зажигания
- Реле модуля управления приводом дроссельной заслонки
- 2006-2008: Реле электродвигателя заднего омывателя
- Блок предохранителей 2
- Блок дополнительной системы пассивной безопасности (SRS).
- 2WD (2006-2008): блок управления поддержкой двигателя
Блок предохранителей в салоне 1
Он расположен под приборной панелью со стороны водителя.

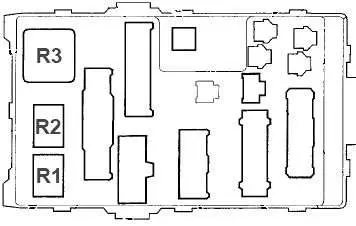

| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Приемник блока управления иммобилайзером, модуль управления силовым агрегатом (PCM), главное реле PGM-FI №. 2 (топливный насос), дополнительный блок пассивной безопасности (SRS) |
| 2 | 10 | Блок дополнительной системы пассивной безопасности (SRS). |
| 3 | 7.5 | Реле муфты компрессора кондиционера, реле электродвигателя вентилятора, блок управления кондиционером, панель управления обогревателем, модуль управления трансмиссией (PCM), электродвигатель управления рециркуляцией, реле электродвигателя заднего вентилятора, электродвигатель режима блокировки, реле обогрева заднего стекла, модуль управления вентилятором радиатора (2003-2005) |
| 4 | 7.5 | Инвертор переменного тока (2006–2008 гг.), привод зеркал, обогреватель зеркал, контроллер модулятора ABS (2003–2005 гг.), система управления переменным крутящим моментом 4WD (VTM-4) (2003–2005 гг.) |
| 5 | 10 | Блок управления дневными ходовыми огнями |
| 6 | 15 | Генератор, главный выключатель круиз-контроля, клапан продувки испарительного адсорбера (EVAP), модуль управления приборами, модуль управления трансмиссией (PCM), модуль управления модулятором VSA (2006–2008), узел обнаружения электрической нагрузки (ELD) (2003–2005), Датчики кислорода с вторичным подогревом (2003–2005 гг.), Модуль управления вентилятором радиатора (2003–2005 гг.), Система управления переменным крутящим моментом полного привода (VTM-4) (4–2003 гг.), Реле VTM-2005 (4–2003 гг.) |
| 7 | 7.5 | Зеркало с электроприводом компаса (2006–2008 гг.), система обнаружения пассажиров (ODS), индикатор отключения пассажира, автоматическое затемнение внутреннего зеркала (2006–2008 гг.), реле прерывистого режима работы заднего стеклоочистителя, переключатель стеклоочистителя/омывателя заднего стекла, электродвигатель стеклоочистителя заднего стекла. дворник, передний противотуманный фонарь (2006-2008) |
| 8 | 7.5 | Реле розетки питания аксессуаров, задний микрофон с активным шумоподавлением (2WD) (2006–2008 гг.), блок активного шумоподавления (2WD) (2006–2008 гг.), модуль управления индикаторами, дополнительный бесключевой разъем (2006–2008 гг.), реле для задней розетки аксессуаров , реле блокировки коробки передач |
| 9 | 10 | Блок активного шумоподавления (2WD) (2006–2008 гг.), реле заднего хода АКПП, фонари заднего хода, датчик неисправности стоп-сигнала, модуль управления индикаторами, бесключевой приемник, навигационный блок (2006–2008 гг.), внутренние зеркала с автоматическим затемнением (2006–2008 гг.) 2006 г.), дополнительный предохранительный разъем (2008-2006 г.), мультиплексный блок управления пассажиром, соленоид блокировки переключения передач (2008-4 г.), система управления переменным крутящим моментом 4WD (VTM-4), контрольная лампа переключателя блокировки (4WD), блок управления системой управления переменным крутящим моментом 4WD система (ВТМ-XNUMX), блок управления мультиплексной системой водителя |
| 10 | 7.5 | Индикатор опасности/реле |
| 11 | 7.5 | 2006–2008: Блок управления системой управления переменным крутящим моментом 4WD (VTM-4) |
| 15 | 2003-2005: Катушки зажигания | |
| 12 | тридцать | Реле электродвигателя омывателя ветрового стекла, электродвигатель стеклоочистителя, цепь прерывистого режима работы стеклоочистителя, электродвигатель омывателя ветрового стекла, реле прерывистого режима работы стеклоочистителя |
| 13 | 7.5 | Главное реле PGM-FI, модуль управления силовым агрегатом (PCM) |
| R1 | Начальный разрез | |
| R2 | Оборот | |
| R3 | Указатели поворотов и аварийные огни | |
ПРОЧИТАЙТЕ Honda e (2020-2021) – блок предохранителей и реле
Блок предохранителей в салоне №2. XNUMX
Он расположен под приборной панелью со стороны пассажира. Чтобы открыть, потяните правый край крышки.

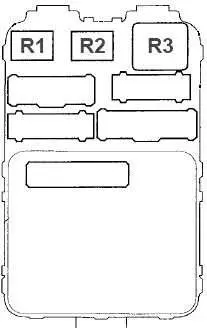

| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Блок управления электростеклоподъёмниками |
| 2 | вентиляции | Электродвигатель переднего сиденья водителя (EX-L), электродвигатель переключения передач сиденья водителя (EX-L) Электродвигатель заднего сиденья водителя (кроме EX-L), электродвигатель наклона сиденья водителя (Expert EX-L) |
| 3 | вентиляции | Обогреватели передних сидений |
| 4 | вентиляции | Электродвигатель заднего сиденья водителя (EX-L), Электродвигатель наклона сиденья водителя (EX-L), Электродвигатель заднего сиденья водителя (кроме EX-L), Электродвигатель переключения передач сиденья водителя (кроме EX-L) |
| 5 | – | – |
| 6 | 10 | Блоки управления дневными ходовыми огнями |
| 7 | вентиляции | Электродвигатель левого заднего стеклоподъемника, переключатель главного стеклоподъемника, блок управления электростеклоподъемником |
| 8 | вентиляции | Мотор лобового стекла пассажира |
| 9 | 15 | Аудиоблок, блок DVD-плеера (с задней развлекательной системой), разъем питания для аксессуаров консоли, разъем питания для передних аксессуаров, навигационный блок, навигационный дисплей, разъем прикуривателя |
| 10 | 15 | Освещение аудиосистемы, дополнительное освещение подъемника (с задней развлекательной системой), подсветка главного переключателя круиз-контроля, подсветка кондиционера, блок DVD-плеера (с задней развлекательной системой), блок управления мультиплексной системой водителя, передние габаритные огни, передние боковые габаритные огни , подсветка передней консоли, выключатели замка передних дверей, подсветка блока управления указателями поворота, подсветка перчаточного ящика, подсветка аварийной сигнализации, подсветка панели управления отопителем, подсветка выключателя освещения салона, освещение номерного знака, подсветка переключателя люка в крыше, навигационный дисплей, навигационный блок, прикуриватель разъем, разъем противотуманных фар (блок предохранителей/реле под приборной панелью водителя), переключатель освещения зеркала заднего вида с электроприводом, задний фонарь блока управления отопителем кондиционера, задний контроллер и экран (с задней развлекательной системой), подсветка потолочной консоли, сиденье, переключатели обогрева, освещение, Реле задних фонарей, задние габаритные фонари, разъем фонарей прицепа, выключатель блокировки VTM-4 |
| 11 | 10 | Передние индивидуальные плафоны освещения, декоративные фонари передних дверей, HomeLink, реле освещения салона, навигационный дисплей, навигационный блок, задние отдельные плафоны освещения, освещение багажника, подсветка косметического зеркала |
| 12 | вентиляции | Блок управления пассажирским мультиплексом |
| 13 | 7.5 | Блок управления мультиплексной системой водителя, блок управления мультиплексной дверью, блок управления указателями поворотов, блок управления приемником иммобилайзера, индикатор иммобилайзера, модуль бесключевого приемника, предохранительный разъем, индикатор безопасности, блок управления пассажирским мультиплексом |
| 14 | 7.5 | 2006-2008: Реле закрытия люка, реле открытия люка |
| 15 | вентиляции | 2006-2008: Реле закрытия люка, электродвигатель люка, реле открытия люка |
| 16 | вентиляции | Электродвигатель правого заднего стекла |
| 7.5 | Реле вентилятора радиатора | |
| R1 | Электрическое окно | |
| R2 | Дополнительная розетка питания | |
| R3 | Обогреватель заднего стекла | |
ПРОЧИТАЙТЕ Honda Odyssey RA (1994-1998) – блок предохранителей и реле

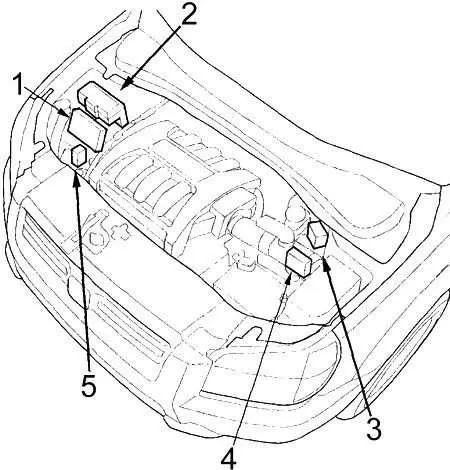

Вано моторе
- Модуль управления силовым агрегатом (PCM)
- Блок предохранителей 1
- Блок предохранителей 2
- Модулятор-блок управления ABS или VSA
- Релейная коробка
Блок предохранителей 1
Главный блок предохранителей под капотом расположен со стороны пассажира. Чтобы открыть его, нажмите вкладки, как показано.

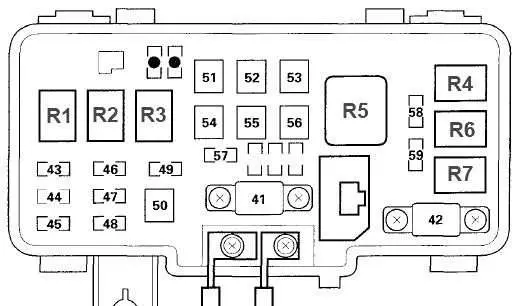

| Номер | Ампер [A] | описание |
|---|---|---|
| 41 | 120 | Аккумулятор, распределение энергии |
| 42 | 50 | Замок зажигания, дополнительный разъем для бесключевого доступа |
| 43 | вентиляции | Комбинированный переключатель света, блок управления дневными ходовыми огнями, правая фара |
| 44 | – | – |
| 45 | вентиляции | Комбинированный переключатель света, блок управления дневными ходовыми огнями, левые фары, сигнализатор дальнего света, противотуманные фары (2006-2008 гг.) |
| 46 | 15 | Разъем канала передачи данных (DLC), главное реле PGM-FI |
| 47 | вентиляции | Стоп-сигналы, блок управления мультиплексной коробкой передач, верхний стоп-сигнал, реле звукового сигнала, звуковой сигнал, лампа зажигания, соленоид блокировки ключа, модуль управления трансмиссией (PCM), разъем освещения прицепа |
| 48 | вентиляции | Аудиосистема, DVD-плеер (развлекательная система для задних пассажиров), задний контроллер и экран (развлекательная система для задних пассажиров) |
| 49 | 15 | Люси ди Эмергенца |
| 50 | вентиляции | 2003-2005: Разъем освещения прицепа. |
| 51 | 40 | Реле стеклоподъемника, предохранитель (блок предохранителей в салоне № 2): N.1 |
| 52 | 40 | Предохранители (блок предохранителей в салоне №2): нет. 2, 3, 4, 6 |
| 53 | тридцать | Конденсатор шума, обогрев заднего стекла |
| 54 | 40 | Предохранитель (блок предохранителей в салоне №2): нет. 9, 10, 11, 12, 13 |
| 55 | тридцать | Задний двигатель вентилятора |
| 56 | 40 | Двигатель вентилятора |
| 57 | тридцать | Двигатель вентилятора радиатора |
| 58 | тридцать | Двигатель вентилятора конденсатора кондиционера |
| 59 | 7.5 | Муфта компрессора кондиционера |
| • | – | Запасной предохранитель |
| R1 | Маяк №. 1 (справа) | |
| R2 | Маяк №. осталось 2) | |
| R3 | Корно | |
| R4 | Вентилятор конденсатора кондиционера | |
| R5 | Двигатель вентилятора | |
| R6 | Вентилятор радиатора | |
| R7 | Муфта компрессора кондиционера | |
ЧИТАТЬ Honda Civic (2018 г.) – блок предохранителей и реле
Блок предохранителей 2

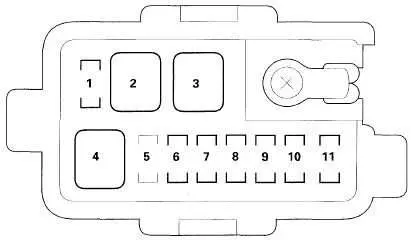

| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Инверторный блок переменного тока |
| 2 | 40 | Блок управления модулятором VSA |
| 3 | тридцать | Блок управления модулятором VSA |
| 4 | вентиляции | Блок управления системой управления переменным крутящим моментом 4WD (VTM-4). |
| 5 | 10 | 2WD: Блок управления поддержкой двигателя |
| 6 | 15 | Розетка для аксессуаров консоли, розетка для аксессуаров на задней панели |
| 7 | 15 | Модуль управления силовым агрегатом (PCM) |
| 8 | 15 | Катушки зажигания |
| 9 | 15 | Датчики соотношения воздух-топливо (A/F) (ряд 1, ряд 2), датчики кислорода с вторичным подогревом (ряд 1, ряд 2), узел детектора электрической нагрузки (ELD) |
| 10 | 7.5 | Блок управления системой контроля давления в шинах (TPMS). |
| 11 | вентиляции | Передний противотуманный фонарь, модуль управления указателями поворота, разъем противотуманных фар, разъем выключателя противотуманных фар |
Релейная коробка
| Номер | Реле |
|---|---|
| R1 | Управление вентилятором |
| R2 | Прерывистый работу заднего стеклоочистителя |
| R3 | Прерывистый режим работы стеклоочистителя |
| R4 | Подогрев сиденья |
Предохранители прицепа
Если лампа прицепа перегорела, проверьте эти предохранители на наличие перегоревших предохранителей при замене лампочек:
- Предохранители главного капота 5, 7 и 24.
- Внутренний блок предохранителей со стороны водителя: 10
- Внутренний блок предохранителей со стороны пассажира: 10
Если эти предохранители исправны, но фары прицепа по-прежнему не работают, значит, в жгуте сцепного устройства перегорели два предохранителя на 7,5 А. Чтобы получить доступ к предохранителям на 7,5 А:
- Откройте заднюю дверь и снимите крышку пола багажника.
- Снимите нижнюю часть резинового уплотнителя задней двери.
- Снимите заднюю обшивку, подняв внутренний край задней обшивки и отцепив четыре зажима и петли.
- После замены предохранителей установите заднюю обшивку в порядке, обратном снятию.
