Honda Passport (1998-2002) — блок предохранителей и реле
Это касается автомобилей, выпущенных в разные годы:
1998, 1999, 2000, 2001, 2002.

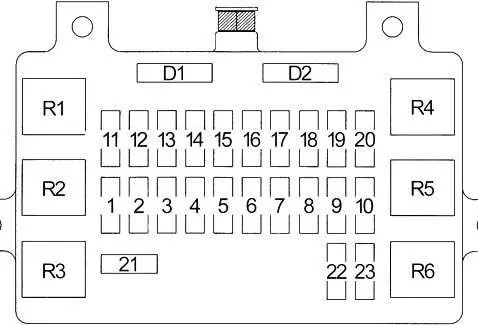

Блок предохранителей в салоне
Блок предохранителей расположен за крышкой с левой стороны приборной панели.
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | вентиляции | Дополнительные розетки питания |
| 2 | 15 | Часы, стереосистема |
| 3 | 10 | Система защиты |
| 4 | 15 | Реле задних фонарей (индикатор положения коробки передач АКП, элементы управления аварийной сигнализацией и реле, подсветка приборной панели и консоли, система впрыска топлива, переключатель фар, напоминание о включении света, мультиплексная система управления, габаритные огни, задние фонари, лампа записи, дверные замки / вход без ключа система/охрана, разъем освещения прицепа) |
| 5 | 10 | Реле сигнализации и управления, освещение багажника, плафон освещения, реле плафона (2001 г.), напоминание о ключе зажигания (LX), подсветка карты |
| 6 | 15 | ABS, управление автоматической коробкой передач, стоп-сигналы, круиз-контроль, система блокировки, разъем освещения прицепа |
| 7 | вентиляции | Напоминание о ключе зажигания (EX), электрические замки/бесключевой доступ/система безопасности |
| 8 | 10 | Удаление запотевания зеркал |
| 9 | 15 | Обогреватель заднего стекла |
| 10 | 15 | Обогреватель заднего стекла |
| 11 | 15 | ABS, манометры, манометры, система блокировки, мультиплексная система управления |
| 12 | 15 | Управление автоматической коробкой передач, система впрыска топлива, система запуска |
| 13 | 15 | Система дополнений |
| 14 | 15 | Автоматическое переключение передач, фонари заднего хода, круиз-контроль, таймер освещения карты (2001 г.), система мультиплексного управления, система полетного переключения (2001-2002 г.), переключатель диапазонов трансмиссии |
| 15 | 15 | Блок управления реле и сигнализацией, управление вентилятором, люк, электростеклоподъемники, бортовая система переключения передач (2000 г.), разъем освещения прицепа, поворотники |
| 16 | 10 | Блок управления сигнализацией и реле, обогревом заднего стекла и зеркал, стеклоочистителем/омывателем заднего стекла |
| 17 | вентиляции | Блок управления сигнализацией и реле стеклоочистителя/омывателя |
| 18 | 10 | Зеркала, стереосистема |
| 19 | 15 | Аксессуары для розеток, зажигалок |
| 20 | 10 | Система безопасности и доступ без ключа. |
| 21 | тридцать | Электролюк, электропривод сидений (2001-2002), электрические стеклоподъемники |
| 22 | 10 | SRS |
| 23 | – | – |
| R1 | Задние фары | |
| R2 | – | |
| R3 | Дополнительная розетка питания | |
| R4 | Электрическое окно | |
| R5 | 2001: Купол | |
| R6 | Обогреватель заднего стекла | |
| D1 | Потолочные светильники, открывание без ключа и система безопасности. | |
| D2 | Бесключевой доступ и система безопасности | |
ЧИТАЙТЕ Honda Accord (2008-2012) – блок предохранителей и реле
Блок предохранителей в моторном отсеке
Он расположен с правой стороны моторного отсека.
Диаграмма (Тип 1)
| Номер | Ампер [A] | описание |
|---|---|---|
| 1 | 15 | Аварийное освещение, разъем освещения прицепа |
| 2 | 10 | Блок управления и реле сигнализации, разъем канала передачи данных (DLC), звуковой сигнал |
| 3 | 10 | Генератор |
| 4 | – | – |
| 5 | 15 | Управление вентилятором |
| 6 | 15 | Управление вентилятором |
| 7 | 10 | Подача воздуха |
| 8 | 10 | Левые фары, противотуманные фары |
| 9 | 10 | Правая фара |
| 10 | 15 | Противотуманные огни |
| 11 | вентиляции | Датчики кислорода с подогревом |
| 12 | вентиляции | Помпа ди бензина |
| 13 | 15 | Управление автоматической коробкой передач, системой впрыска топлива, индикаторы |
| 14 | Дневное освещение | |
| 15 | 60 | Система впрыска топлива, распределение мощности (BAT) |
| 16 | 100 | Управление компрессором кондиционера, управление вентилятором, система зарядки, противотуманные фары, распределение мощности (BAT), система запуска |
| 17 | тридцать | Модуль управления двигателем |
| 18 | 50 | addominali |
| 19 | 50 | Распределение энергии (НДТ) |
| 20 | тридцать | Вентилятор конденсатора |
| R1 | Помпа ди бензина | |
| R2 | – | |
| R3 | Отражатель | |
| R4 | закуска | |
| R5 | Вентилятор конденсатора | |
| R6 | – | |
| R7 | – | |
| R8 | Кондиционер | |
| R9 | Модуль управления двигателем (ECM) (МКП) | |
| Модуль управления силовым агрегатом (PCM) (АКПП) | ||
| R10 | – | |
| R11 | Противотуманные огни | |
| R12 | Обогреватель-кондиционер | |
| R13 | Компрессор кондиционера | |
| D1 | Сигнальная лампа тормозной системы | |

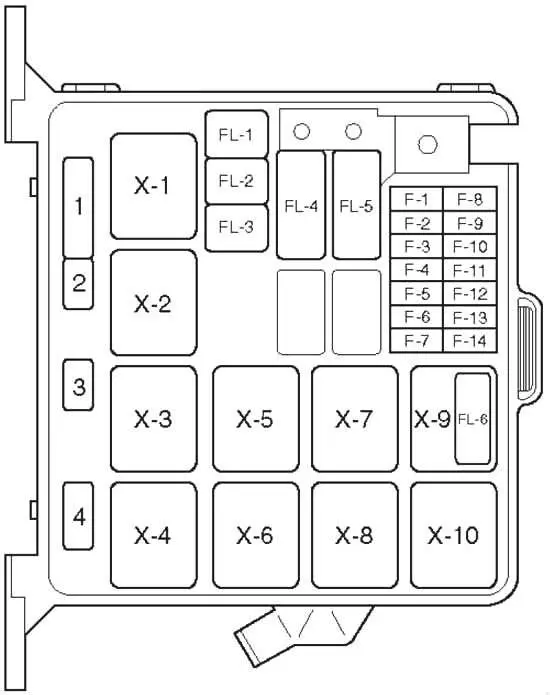

Диаграмма (Тип 2)
| Номер | Ампер [A] | описание |
|---|---|---|
| F1 | 15 | Световой сигнал опасности |
| F2 | 10 | Блок управления сигнализацией и реле, звуковой сигнал, противоугонный звуковой сигнал |
| F4 | вентиляции | Двигатель вентилятора, резистор вентилятора |
| F5 | 10 | Реле термостата кондиционера, электронный термостат, реле компрессора кондиционера, магнитная муфта |
| F8 | 10 | Левая передняя фара, индикатор дальнего света, реле противотуманных фар |
| F9 | 10 | Фара – правая |
| F10 | 15 | Противотуманные огни |
| F11 | вентиляции | Датчик кислорода |
| F12 | вентиляции | Помпа ди бензина |
| F13 | 15 | Модуль управления двигателем |
| F14 | – | – |
| FL1 | 60 | ЭГКУ |
| FL2 | тридцать | Вентилятор конденсатора |
| FL4 | 100 | Замок зажигания, реле стартера, кондиционер, генератор, реле обогревателя, предохранители: F10, FL1, FL2, FL5, FL6. |
| FL5 | 60 | Замок зажигания, реле топливного насоса, реле модуля управления двигателем, модуль трансмиссии |
| FL6 | – | – |
| X1 | Отражатель | |
| X2 | Противотуманные огни | |
| X3 | закуска | |
| X4 | Компрессор кондиционера | |
| X5 | термо- | |
| X6 | Плита | |
| X7 | Помпа ди бензина | |
| X8 | Модуль управления двигателем | |
| X9 | 6VD1: Вентилятор конденсатора | |
| X10 | – | |
| 1 | тормоз | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
