Honda Fit (Jazz) GK (2015-2016) – блок предохранителей и реле

Это касается автомобилей, выпущенных в разные годы:

2015, 2016.

Предохранителями прикуривателя (розетки) на Honda Fit являются предохранители №. 17 (разъем консоли АСС), n. 36 (передняя розетка ACC) в блоке предохранителей А на приборной панели и предохранитель №. 10 (разъём АСС на консоли) в блоке предохранителей на панели приборов B.

Вано моторе

Блок предохранителей А

Номер	описание	Ампер [A]
1	Дальний ближний свет	20
2	ЦЕНТР ПРОФИЛАКТИКИ И КОНТРОЛЯ ЗАБОЛЕВАНИЙ *	(тридцать)
3	Люси ди Эмергенца	10
4	DBW	15
5	стуойя	(тридцать)
6	Стоп-сигналы	10
7	IGP	15
8	Бобина ИГ	15
9	ЭКП *	(10)
10	ЭТО	(20)
11	–	–
12	Главный вентилятор	тридцать
13	Запуск ПО	(тридцать)
14	сцепление МГ	7.5
15	Датчик батареи	(7.5)
16	–	–
17	Дневное освещение	(7.5)
18	Корно	10
19	Противотуманные огни*	(15)
20	–	–
21	Запасной главный предохранитель	15
22	Внутреннее освещение	7.5
23	Вспомогательный вентилятор	(тридцать)
24	–	–
25	Интеллектуальный вход, автоматический запуск *	(7.5)
26	СТ МГ	(7.5)
27	–	–
28	–	–
29	резерв	(10)
30	ЛАФ ИГП	(10)
31	ИГПС	(7.5)
32	Правая фара ближнего света	10
33	Левый ближний свет	10
*1: Модели с интеллектуальной системой ввода имеют кнопку ЗАПУСК/СТОП ДВИГАТЕЛЯ вместо замка зажигания.

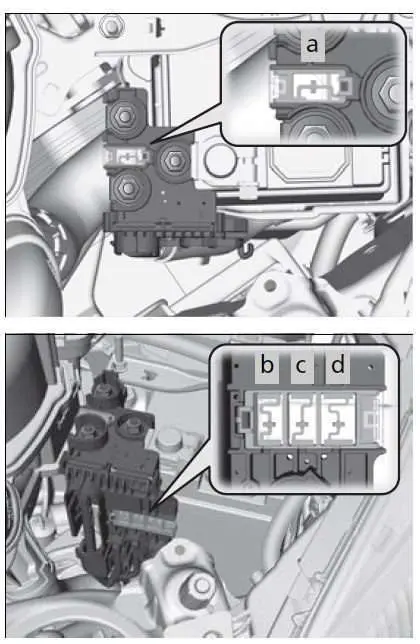

Блок предохранителей Б

Номер	описание	Ампер [A]
a	Основная батарея	100
b	Основной РБ 1	70
c	Основной РБ 2	80
d	Главный дворник	70

ПРОЧИТАЙТЕ Honda Passport (1993-1997) – блок предохранителей и реле

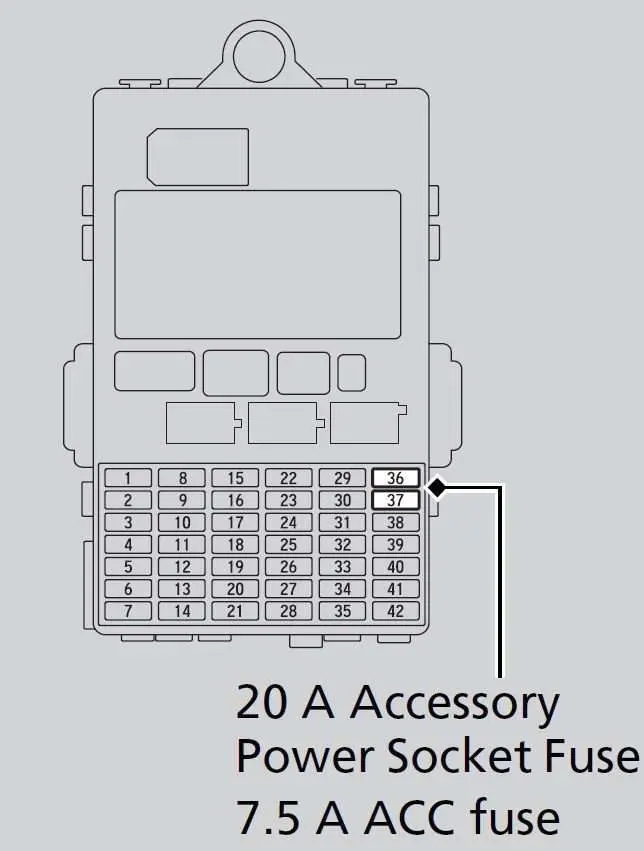

Блок предохранителей в салоне (пассажирский салон)

Блок предохранителей А

Номер	описание	Ампер [A]
1	запирать	(20)
2	–	–
3	«УМНЫЙ» *	(10)
4	Отпирание водительской двери	15
5	Отпирание пассажирской двери	15
6	Разблокировать дверь водителя	(10)
7	Замок водительской двери	(10)
8	Окно водителя	20
9	Пассажирское окно	20
10	Заднее левое окно	20
11	Правое заднее окно	20
12	Замок водительской двери	15
13	Замок пассажирской двери	15
14	–	–
15	Правый дальний свет	10
16	СТ *	(7.5)
17	Розетка АСС (консоль*)	20
18	Крыша *	(20)
19	Обогрев передних сидений *	(20)
20	–	–
21	–	–
22	Опрыскиватель	15
23	Задний стеклоочиститель	(10)
24	Кондиционер	7.5
25	Дневное освещение	7.5
26	Начальный разрез	7.5
27	АБС/ВСА	7.5
28	SRS	10
29	Дальний свет левой фары	10
30	ACG	10
31	Электрическое окно	10
32	Помпа ди бензина	15
33	SRS	7.5
34	метро	7.5
35	Миссия СОЛ	7.5
36	Передний разъем ACC	20
37	ACC	7.5
38	Блокировка кнопки АСС	7.5
39	вариант	(10)
40	Задний стеклоочиститель	10
41	–	–
42	–	–

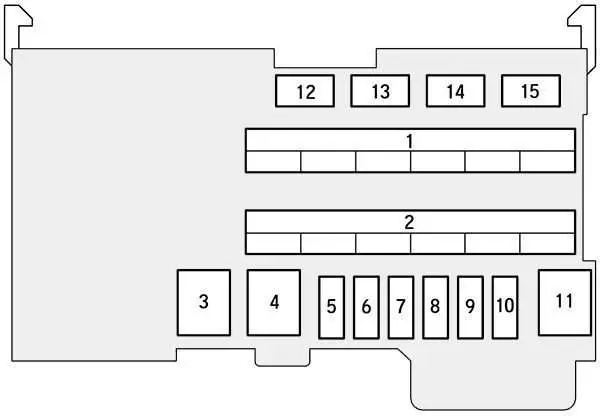

Блок предохранителей Б

Номер	описание	Ампер [A]
1	EPS	70
	Главный ИГ	30 * 1
	50 * 2
	Главный блок предохранителей 2	50
	Двигатели с АБС/VSA	40
	Главный блок предохранителей 1	тридцать
	Главный блок предохранителей 3	40
2	–	–
3	Плита	тридцать
4 * 1	Основной ИГ 2	тридцать
4 * 2	–	–
5	АБС/ВСА ФСР	тридцать
6	Антигиаччо	(10)
7	–	–
8	–	–
9	Маленький свет	10
10	Розетка АСС (консоль) *	(20)
11	Задний противотуманный фонарь	тридцать
12 * 1	–	–
12 * 2	Блокировка кнопки АСС	(7.5
13	Наружное зеркало с подогревом *	10
14	Вентилятор кондиционера	(7.5)
15 * 1	–	–
15 * 2	стуойя	тридцать
*: Доступно не на всех моделях. * 1: Модели с интеллектуальной системой ввода *2: Модели без интеллектуальной системы ввода.
